Як реєструвати дані телеметрії в пультах керування дронами EdgeTX/OpenTX (координати GPS, LQ, RSSI, напруга тощо)
24 січня 2023 року
Ви можете записати дані телеметрії в режимі реального часу на пульті у файлі CSV, наприклад координати GPS, які допоможуть вам знайти вашу модель, яка впала або загубилася. Інші способи використання включають журналювання змін LQ та RSSI приймача з часом для перегляду продуктивності радіозв'язку під час польоту. У цьому посібнику я покажу вам, як записувати будь-які дані телеметрії на пульті EdgeTX/OpenTX.
Деякі посилання на цій сторінці є партнерськими. Я [автор англомовної версії Оскар Ланг] отримую комісію (без додаткових витрат для вас), якщо ви робите покупку після натискання одного із цих партнерських посилань. Це допомагає підтримувати безкоштовний контент для спільноти на цьому веб-сайті. Будь ласка, прочитайте нашу Політику партнерських посилань для отримання додаткової інформації.
Перш ніж почати, переконайтеся, що ви налаштували телеметрію. Ось навчальні посібники, якщо ви ще цього не зробили:
Якщо ви хочете реєструвати дані GPS, вам також потрібно спочатку налаштувати GPS: Як налаштувати GPS.
Зміст
Oпція “Discover new sensors” [Відкрити нові сенсори]
Oпція Discover new sensors [Знайти нові сенсори]
Увімкніть свій дрон (щоб живити приймач і GPS, якщо вам потрібні телеметричні дані, пов’язані з GPS).

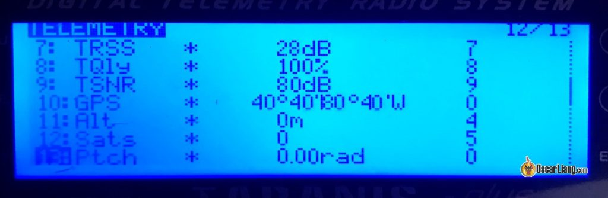

Перейдіть на сторінку Telemetry [Телеметрія] на пульті, натиснувши кнопку Model, а потім кілька разів натисніть кнопку Page [Сторінка]. Перебуваючи на сторінці телеметрії, прокрутіть вниз і виберіть опцію Discover new sensors [Відкрити нові сенсори].
Якщо GPS налаштовано та працює, ви повинні побачити всі пов’язані з GPS сенсори, додані до списку, включно з координатами.
* GPS-координати можуть виглядати як 0, якщо GPS-приймач не має з'єднання з супутниками, не хвилюйтеся, просто наберіться терпіння та дочекайтеся з'єднання. Якщо в бачите ці сенсори, усе готово!
Увімкнути журналювання
Щоб увімкнути журнал телеметрії в пульті OpenTX/EdgeTX:
-
Перейдіть на сторінку спеціальних функцій Special Function
-
Призначте перемикач для запуску журналу – ви також можете просто використовувати перемикач взведення, щоб він почав реєстрацію, як тільки ви взводите дрон, або ви можете вибрати ON [Увімкнено] замість використання перемикача, який завжди реєструватиме дані, коли пульт увімкнено. але це може заповнити пам’ять вашої SD-карти без вашого відома (файли журналів відносно невеликі за розміром, тому пам’яті вистачить надовго). Або ви можете вибрати TELE, що означає, що журналювання почнеться, коли буде встановлено з’єднання з приймачем і почнуть надходити телеметричні дані.
-

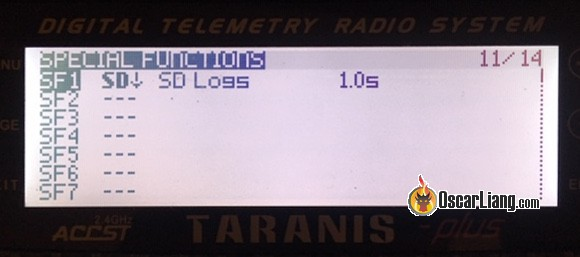

Виберіть функцію SD Logs
-
Виберіть значення, яке означає частоту реєстрації даних. Залежно від того, які дані ви збираєтеся записувати, я думаю, що 0,5 с, 1 с або навіть 2 секунди є хорошою відправною точкою для GPS. Щодо інформації про радіозв’язок, можливо, вам знадобиться частіше оновлювати, щоб перевіряти стрибки RSSI та LQ. Це залежить від того, що вам потрібно.
Професійна порада: для більш складного підходу до активації журналювання розгляньте можливість створення логічної функції, яка працює за умови AND для перемикача взведення [армлення] та змінної TELE – це ініціюватиме журналювання лише тоді, коли перемикач взведення та телеметричні дані активні одночасно.
По суті, він реєструватиме все на вашій сторінці телеметрії у файл CSV.

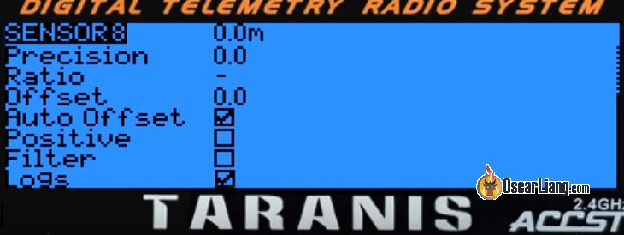

Ви можете вибрати, які дані не збирати, просто перейшовши на сторінку телеметрії та відредагувавши дані телеметрії, які потрібно видалити з журналу, знявши прапорець біля опції Logs [Журнали]. За замовчуванням, для всіх телеметричних даних увімкнено параметр Logs [Журнали], і вони будуть записані.
Доступ до журналу телеметрії
Файл журналу зберігається в папці Logs [Журнали] на вашій SD-карті, ім’я файлу відповідає такому шаблону: назва моделі-дата час.csv
Якщо у вас y полі немає доступу до комп’ютера, більшість смартфонів із роз’ємом для картки micro SD також можуть прочитати його.

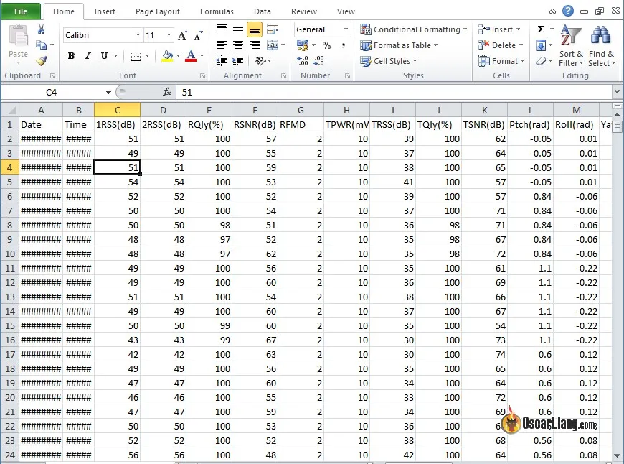

Журнал має формат .CSV, який можна відкрити в Excel як електронну таблицю.

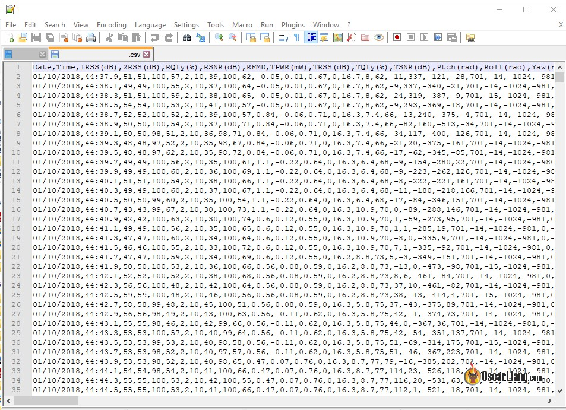

Або ви також можете відкрити його в текстовому редакторі, значення розділяються комою.

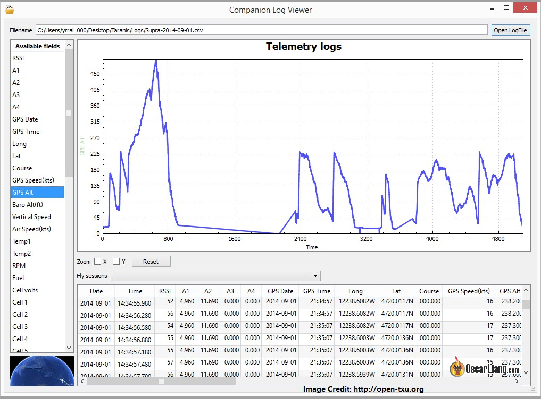

Ви також можете відкрити журнал у OpenTX Companion, він може створити досить корисні графіки.
Як перевірити GPS-координати?
Якщо ви розбили дрон і не знаєте, де він, ви можете спробувати знайти його, подивившись останню GPS-координату. Просто скопіюйте координати на карту Google, і вона покаже вам місцезнаходження. Є інші способи знайти втрачений квадрокоптер.
Ви також можете визначити напрямок руху до аварії. Просто поверніться на кілька секунд назад і скопіюйте координати на карти Google. Лінія між двома локаціями буде напрямком руху.
Ви навіть можете нанести всю траєкторію польоту з координатами в Google Earth!
Історія редагування
-
Листопад 2018 – посібник створено
-
Січень 2023 р. – оновлений посібник, скорочена URL-адреса
