Графіки КСХ для різних антен — дізнайся який канал/частота є найкращими
10 квітня 2024

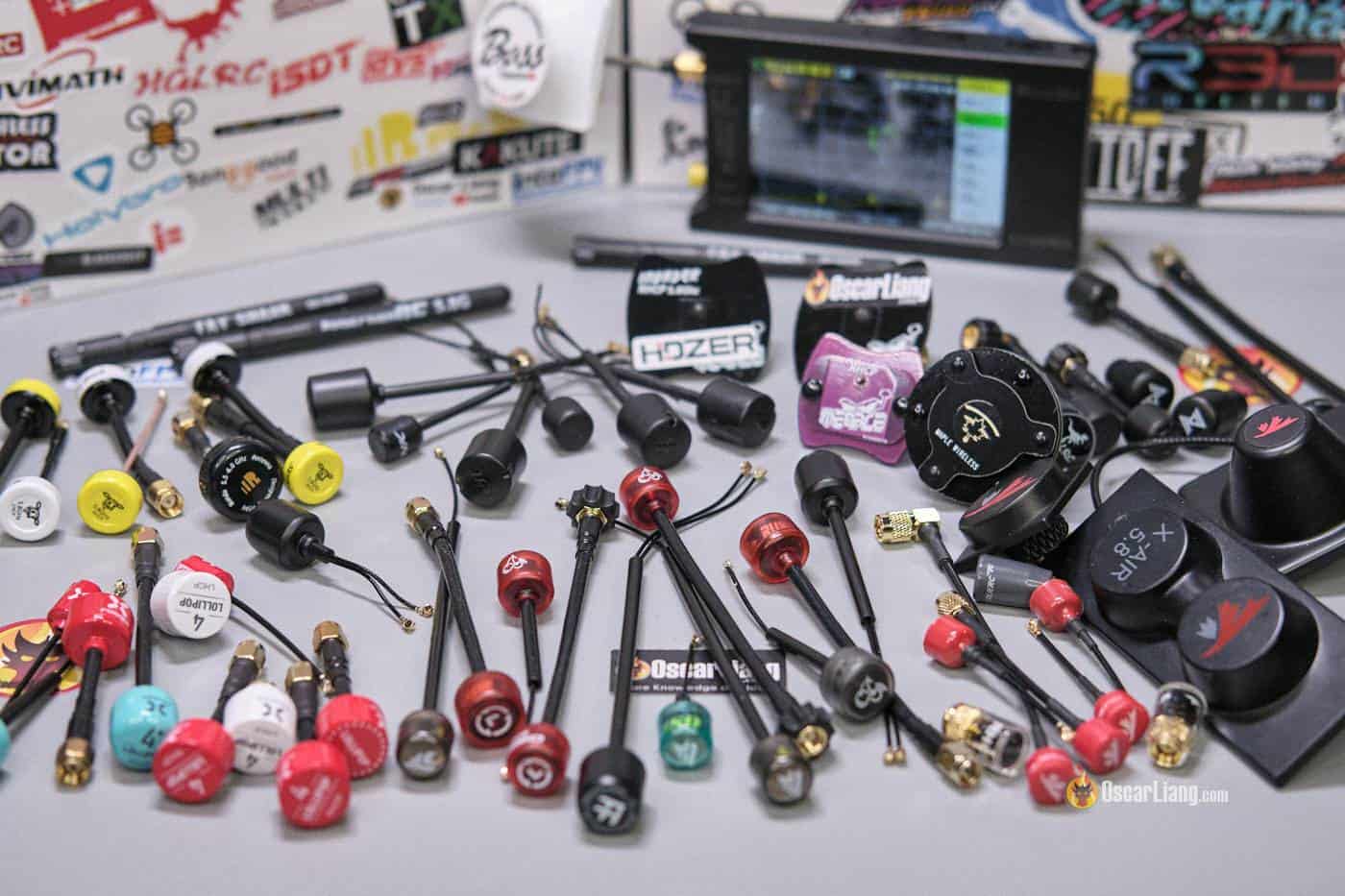

Оптимізація кожного аспекту налаштування вашого FPV дрона є ключовим для досягнення найкращої якості відео і дальності польоту. Розуміння коефіцієнта стоячої хвилі (КСХ) антени 5,8 ГГц може допомогти визначити, яку частоту або канал слід використовувати для оптимальної продуктивності. Не у всіх є інструменти для вимірювання КСХ, тому я провів широкомасштабні тести на антенах, які у мене є, щоб поділитися з вами їхніми графіками КСХ.
Деякі посилання на цій сторінці є партнерськими. Я [автор англомовної версії Оскар Ланг] отримую комісію (без додаткових витрат для вас), якщо ви робите покупку після натискання одного із цих партнерських посилань. Це допомагає підтримувати безкоштовний контент для спільноти на цьому веб-сайті. Будь ласка, прочитайте нашу Політику партнерських посилань для отримання додаткової інформації.
Зміст
Графіки КСХ для різних антен – дізнайся який канал є найкращим
Поради для покращення відеозв'язку на FPV
Антена відеопередавача VTX DarwinFPV Darwin129
Антена DJI FPV Air Unit SMA Part 05
Антена окулярів DJI FPV Goggles V1
Двохдіапазоннa aнтена DJI O3 Air Unit Dual-band
Діпольна aнтена Fatshark Rubber Duck Dipole
Двоxдіапазонна антена FlyfishRC Osprey Dual-band 140mm
Двоxдіапазонна антена FlyfishRC Osprey Dual-band 70mm
Діпольна aнтена ImmersionRC Rubber Duck Dipole
TrueRC Singularity Regular 62mm
TrueRC Singularity Stubby LHCP
TrueRC Singularity Stubby RHCP
Пояснення графіків КСХ
Що таке КСХ антени: bit.ly/LiangBestFPVAnt. Хочете виміряти КСХ антени? Перегляньте мій поглиблений посібник: Як виміряти КСХ?
Антени у цьому огляді розташовані в алфавітному порядку. Маркери графіка розміщені наступним чином:
| Маркер 2 (M2) – на частоті 5.6 ГГц, Маркер 3 (M3) – на 5.8 ГГц (центр графіка), Маркер 4 (M4) – на 6.0 ГГц, Маркер 1 (M1) показує місце з найнижчим КСХ в діапазоні вимірювання від 5.4 ГГц до 6.2 ГГц.
| [збільшене зображення кожного графіку є в оригінальному тексті https://oscarliang.com/fpv-antenna-swr] |
|---|
Поради для покращення відеозв’язку на FPV
- Вибір правильної антени: розгляньте антени, де КСХ є постійно низьким на всіх каналах, які ви часто використовуєте.
- Оптимізація каналу: використовуйте графіки КСХ, щоб визначити, які канали найкраще підходять для вашої обраної антени.
- Відповідність антен приймача: для найкращих результатів переконайтеся, що антени для приймача мають відповідну резонансну частоту.

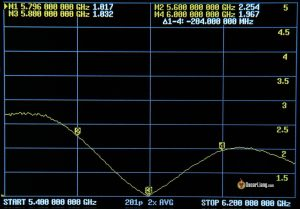

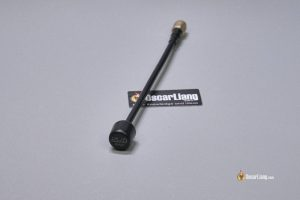

Антена відеопередавача VTX DarwinFPV Darwin129
Цe антена для дронy Darwin129 7″:
https://oscarliang.com/darwin129/

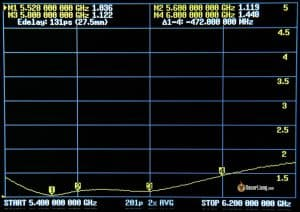

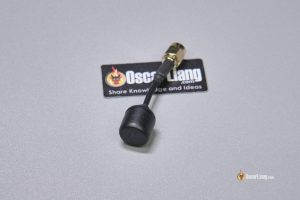

Антена DJI FPV Air Unit SMA Part 05
Сторінка виробу: https://amzn.to/3Uc2mhq

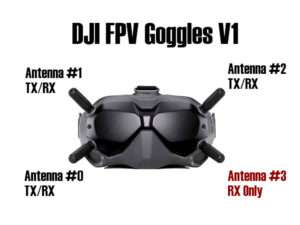

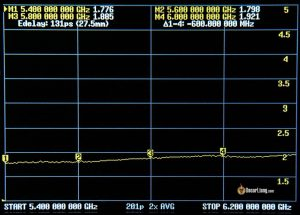

Антена окулярів DJI FPV Goggles V1
Антени окулярів DJI FPV Goggles V1: Налаштування DJI FPV
Друга антена.

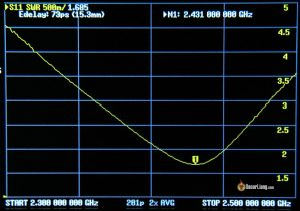

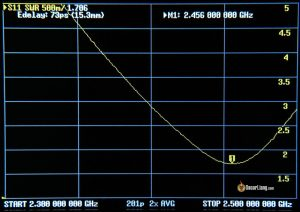

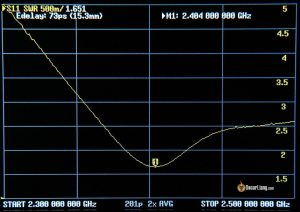

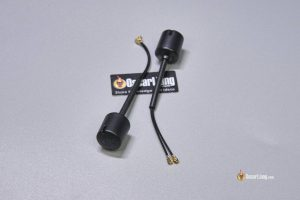

Двохдіапазоннa aнтена DJI O3 Air Unit Dual-band

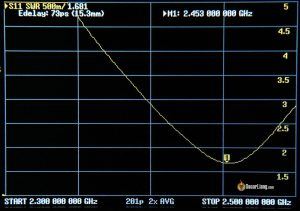

Стандартна антена в модулі DJI O3 Air підтримує двохдіапазонну роботу — як 5,8 ГГц, так і 2,4 ГГц, тому ось графіки для обох частот. Вимірювання були проведені для обох роз'ємів.

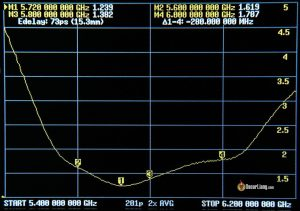

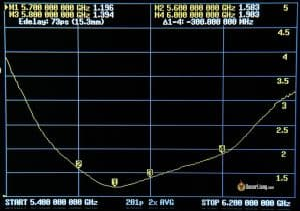

Антена 1, роз'єм 1.

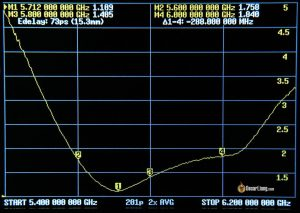

Антена 1, роз'єм 2.
Антена 2, роз'єм 1.

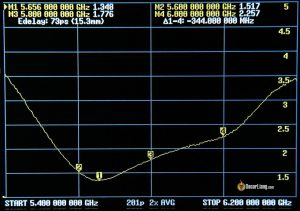

Антена 2, роз'єм 2.

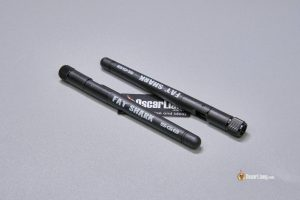

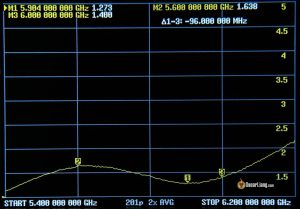

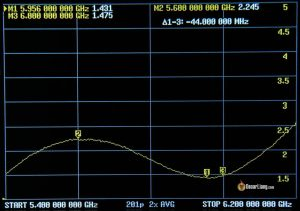

Діпольна aнтена Fatshark Rubber Duck Dipole
Друга антена.

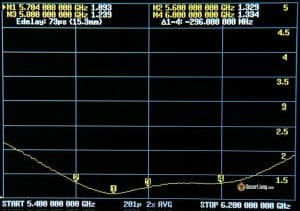

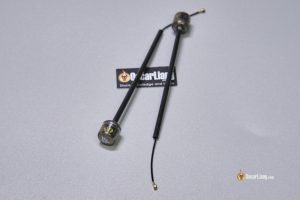

FlyfishRC Osprey 140mm
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_De4RCCt
- Amazon: https://amzn.to/3U8l2Pk
Друга антена.

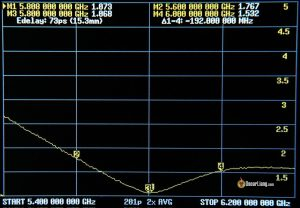

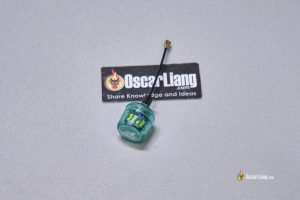

FlyfishRC Osprey 40mm
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_De4RCCt
- Amazon: https://amzn.to/3U8l2Pk
- RDQ: https://oscarliang.com/product-d023

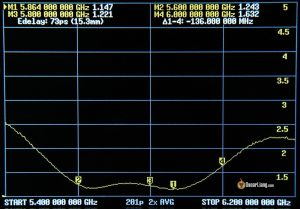

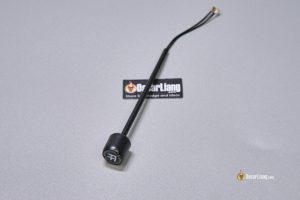

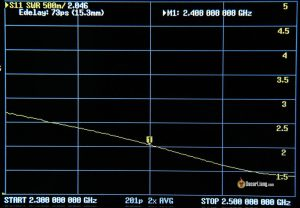

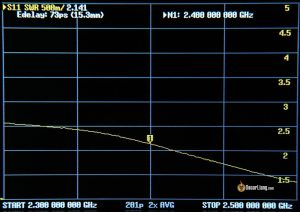

Двоxдіапазонна антена FlyfishRC Osprey Dual-band 140mm
Призначенo для роботи на діапазонах 2,4 ГГц та 5,8 ГГц.
Сторінка виробу:
роз'єм 1.

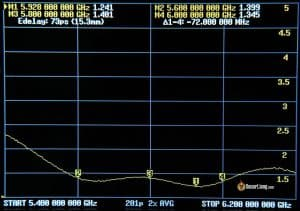

роз'єм 2.

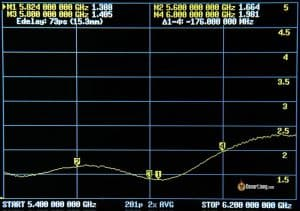

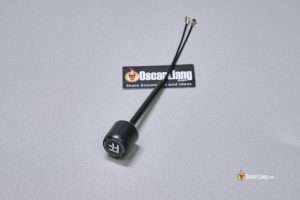

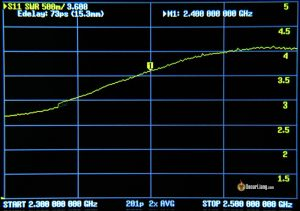

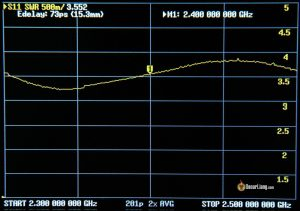

Двоxдіапазонна антена FlyfishRC Osprey Dual-band 70mm
Призначенo для роботи на діапазонах 2,4 ГГц та 5,8 ГГц.
Сторінка виробу:
роз'єм 1.
роз'єм 2.

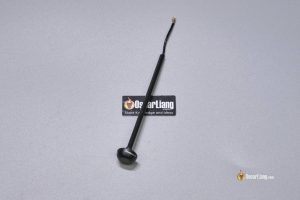

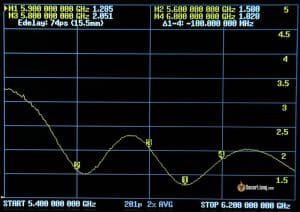

Flywoo Atomic
Сторінка виробу: https://oscarliang.com/product-wk1k

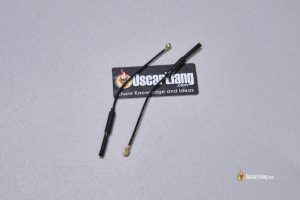

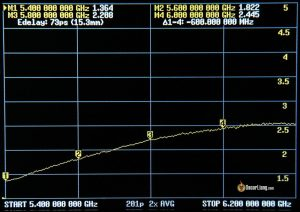

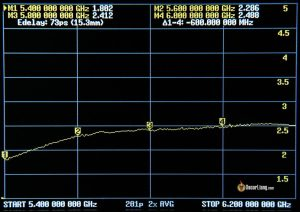

Антена Flywoo O3 Lite
Антени Flywoo Naked O3 Lite/Ultra kit: https://oscarliang.com/flywoo-naked-o3-lite-ultra-kit/
Друга антена.

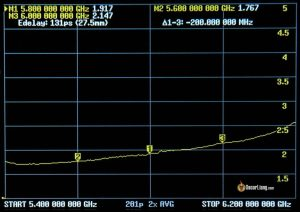

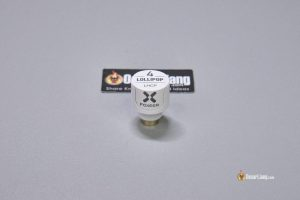

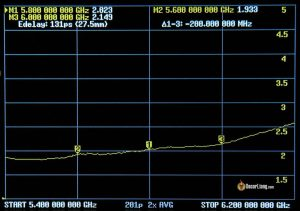

Foxeer Lollipop 4 Stubby
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_DdQYU2V
- Amazon: https://amzn.to/3Uc9dGP
- RDQ: https://oscarliang.com/product-g4ht
Друга антена.

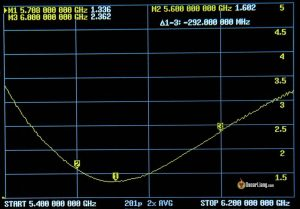

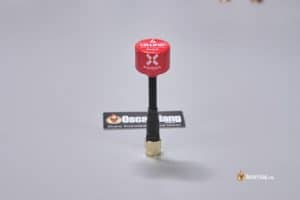

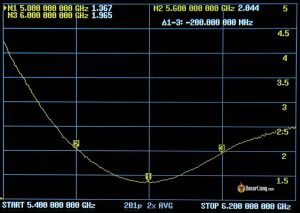

Foxeer Lollipop 4
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_DCYJRHJ
- Amazon: https://amzn.to/43UdDX8
- RDQ: https://oscarliang.com/product-qqzo
Друга антена.

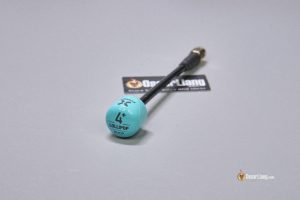

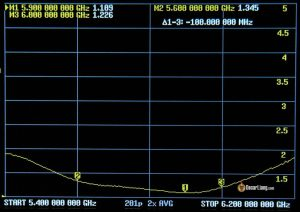

Foxeer Lollipop 4+ SMA
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_DdUHwh3
- Amazon: https://amzn.to/3Ucpn4a
- RDQ: https://oscarliang.com/product-xz3d

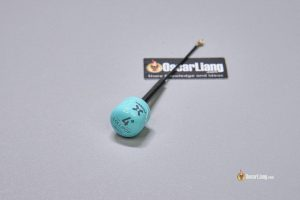

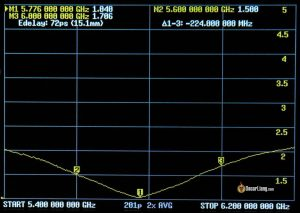

Foxeer Lollipop 4+ UFL
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_DdUHwh3
- Amazon: https://amzn.to/3Ucpn4a
- RDQ: https://oscarliang.com/product-kd3b

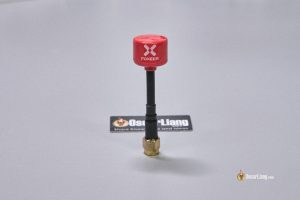

Foxeer Lollipop V1
Більше не виробляються.

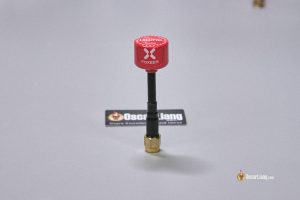

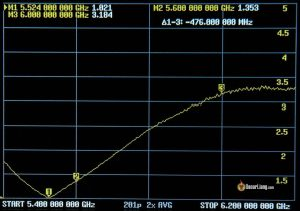

Foxeer Lollipop V2
Більше не виробляються.

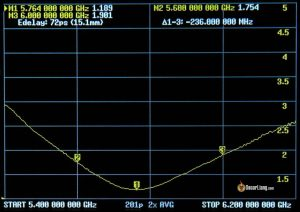

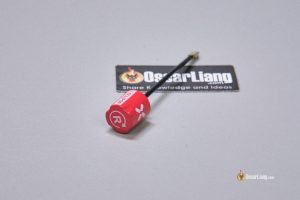

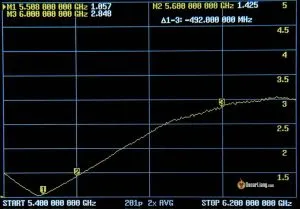

Foxeer Micro Lollipop
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_DkY1mvj
- Amazon: https://amzn.to/4d42cjZ
- RDQ: https://oscarliang.com/product-4ef0

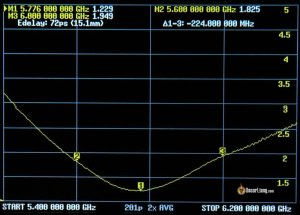

Друга антена.

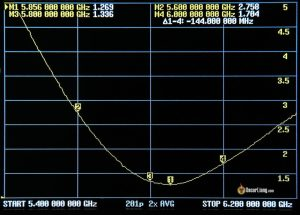

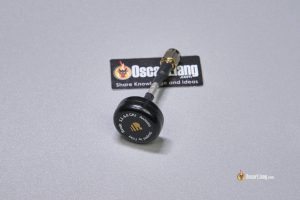

Frsky Rondo
Сторінка виробу: https://s.click.aliexpress.com/e/_DCbl49j

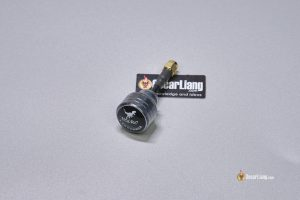

HGLRC Hammer
Сторінка виробу: https://s.click.aliexpress.com/e/_Dknx8al

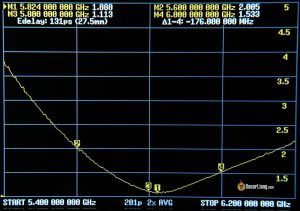

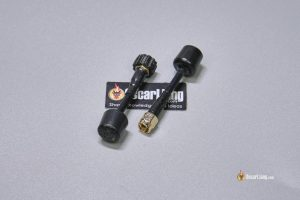

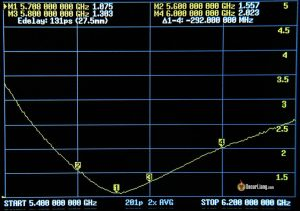

iFlight Albatross
Антена застосована в багатьох моделях iFlight BNF, таких як Evoque i Nazgul.
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_DBi3iZj
- Amazon: https://amzn.to/3vJPbuY
- RDQ: https://oscarliang.com/product-0hbc
Друга антена.

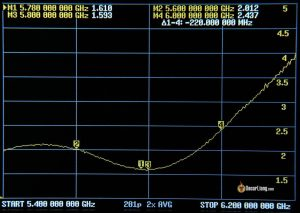

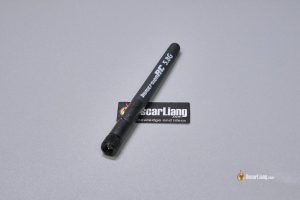

Діпольна aнтена ImmersionRC Rubber Duck Dipole

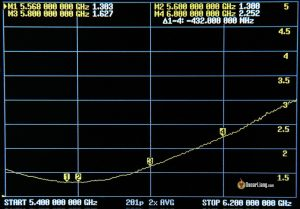

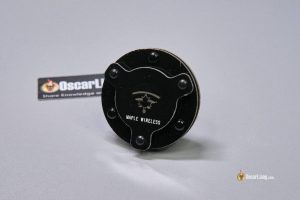

Maple Leaf Patch 8.5dBi
Сторінка виробу: https://s.click.aliexpress.com/e/_DDU7A25

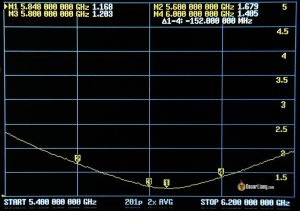

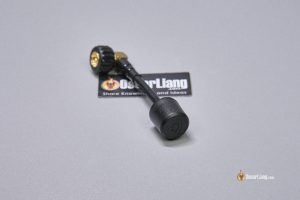

Maple Leaf Lollipop 2dBi
Сторінка виробу: https://s.click.aliexpress.com/e/_DERjADj

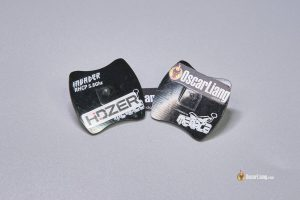

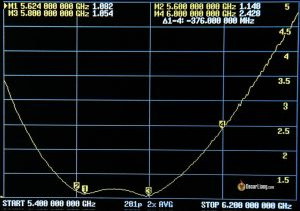

Menace Invader
Сторінка виробу: https://oscarliang.com/product-b07k

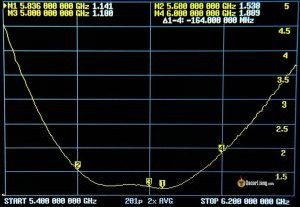

Друга антена.

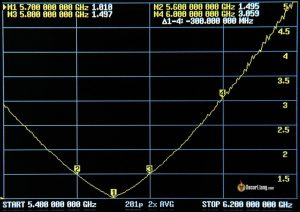

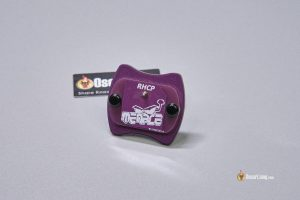

Menace PicoPatch
Сторінка виробу:

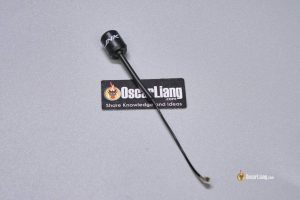

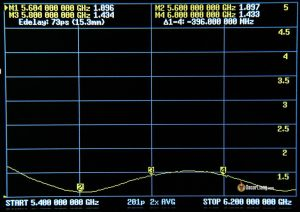

Антена Runcam Link Air Unit
Стандартна антена йде в комплекті з Runcam Link Air Unit (Caddx Vista).

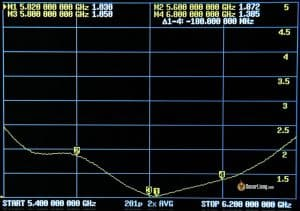

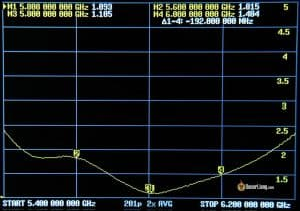

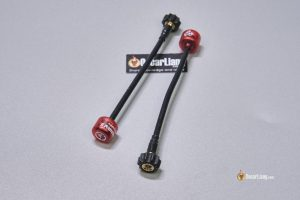

RushFPV Cherry 2 SMA
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_DmaS67R
- Amazon: https://amzn.to/4aNWksO
Друга антена.

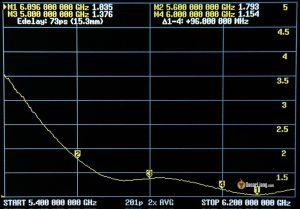

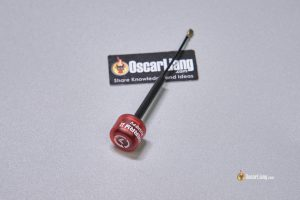

RushFPV Cherry 2 UFL
Сторінка виробу: https://s.click.aliexpress.com/e/_DmaS67R

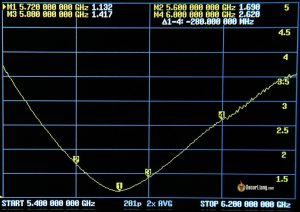

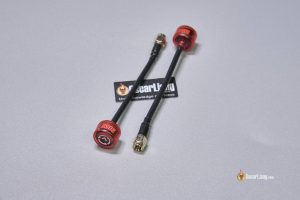

RushFPV Cherry V1 SMA
Сторінка виробу:

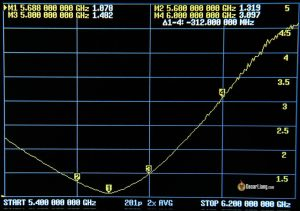

Друга антена.

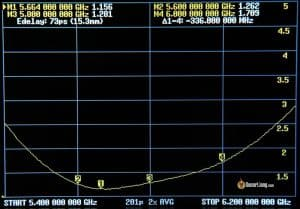

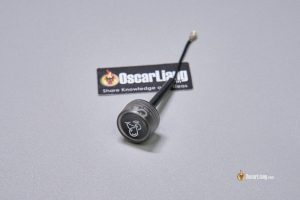

RushFPV Cherry V1 UFL
Більше не виробляються.

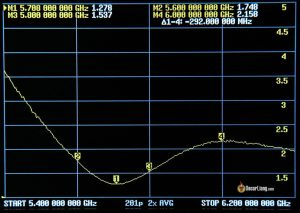

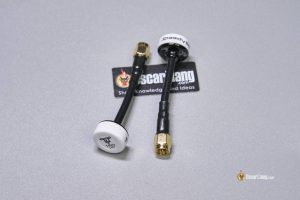

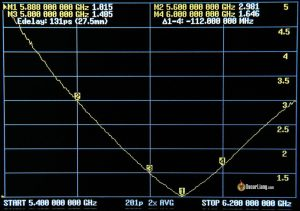

Speedybee LHCP SMA
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_DeEAFR3
- Speedybee: https://oscarliang.com/product-unay
Друга антена.

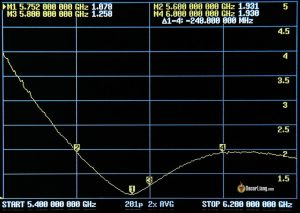

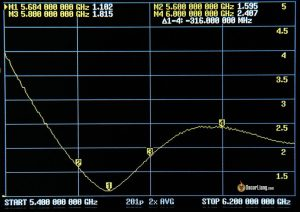

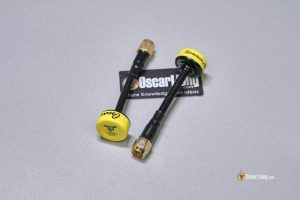

Speedybee RHCP SMA
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_DeEAFR3
- Speedybee: https://oscarliang.com/product-unay
Друга антена.

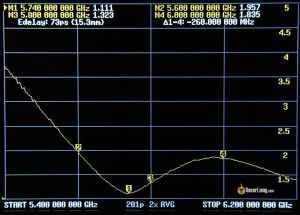

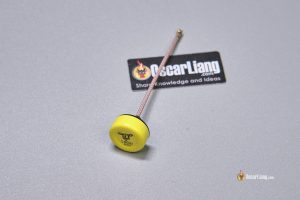

Speedybee RHCP UFL
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_DeEAFR3
- Speedybee: https://oscarliang.com/product-unay

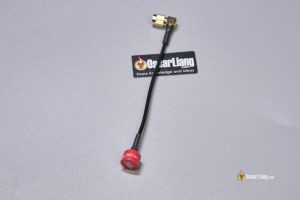

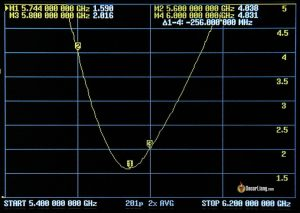

TrueRC Singularity Long 120mm
Сторінка виробу:
- GetFPV: https://oscarliang.com/product-2q8f
- Amazon: https://amzn.to/4cOH018

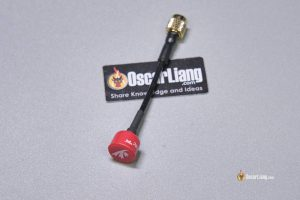

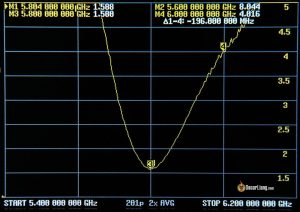

TrueRC Singularity Regular 62mm
Сторінка виробу:
- GetFPV: https://oscarliang.com/product-sscm
- Amazon: https://amzn.to/4cOH018

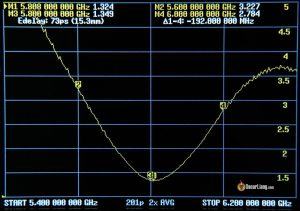

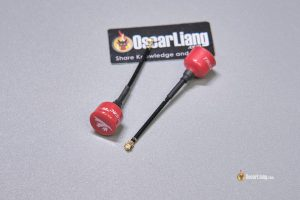

TrueRC Singularity Short 40mm
Сторінка виробу:
Друга антена.

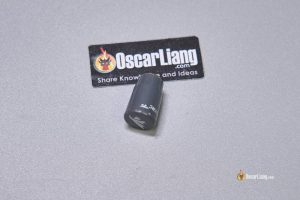

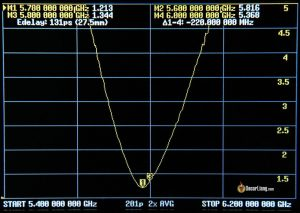

TrueRC Singularity Stubby LHCP
Сторінка виробу:
- RDQ: https://oscarliang.com/product-9n6w
- GetFPV: https://oscarliang.com/product-rh9l
- Amazon: https://amzn.to/4cOH018

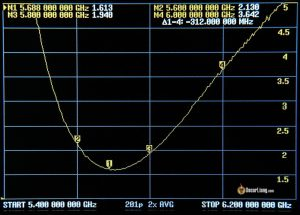

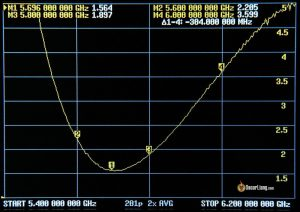

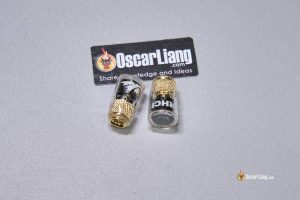

TrueRC Singularity Stubby RHCP
Сторінка виробу:
- RDQ: https://oscarliang.com/product-90d9
- GetFPV: https://oscarliang.com/product-husz
- Amazon: https://amzn.to/4cOH018
Друга антена

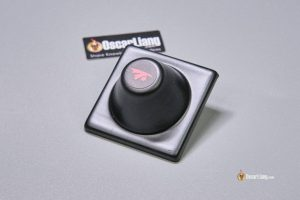

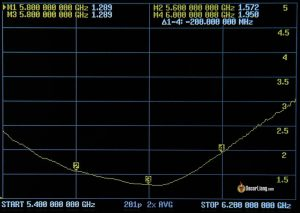

TrueRC Sniper II
Сторінка виробу:
- GetFPV: https://oscarliang.com/product-oo57
- Amazon: https://amzn.to/4aEAWq6

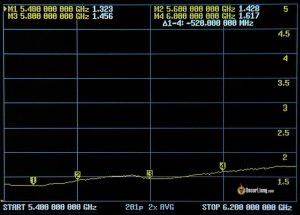

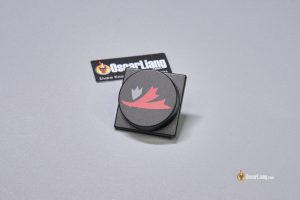

TrueRC X-Air MKII
Сторінка виробу:
- GetFPV: https://oscarliang.com/product-khsf
- Amazon: https://amzn.to/4arnfLz
- RDQ: https://oscarliang.com/product-qsct

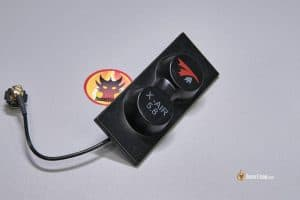

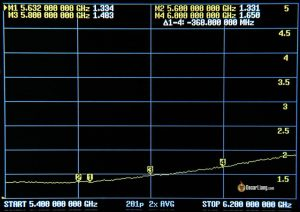

TrueRC X-Air MKII DJI FPV
Сторінка виробу:
- GetFPV: https://oscarliang.com/product-d9e0
- Amazon: https://amzn.to/3vTsGDJ
- RDQ: https://oscarliang.com/product-c724

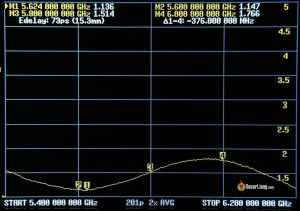

роз'єм на кабелі
роз'єм на корпусі

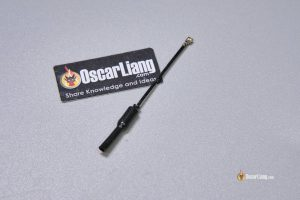

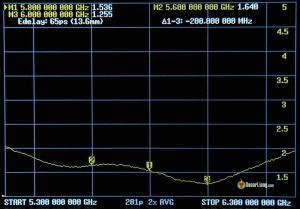

Walksnail Mini 1S Lite
Сторінка виробу: https://oscarliang.com/product-s6ns

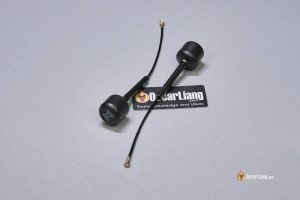

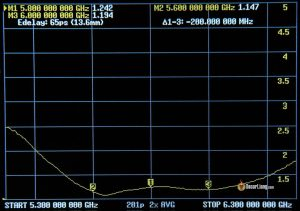

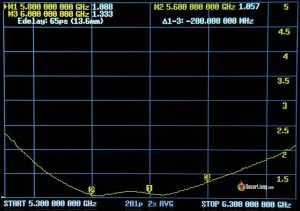

Walksnail VTX V2
Сторінка виробу: https://oscarliang.com/product-vgtf
Друга антена.

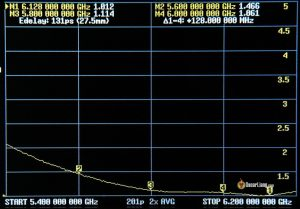

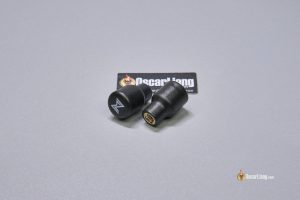

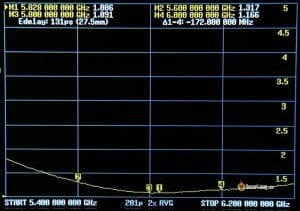

Walksnail Redbird
Сторінка виробу: https://oscarliang.com/product-n73v
Друга антена.

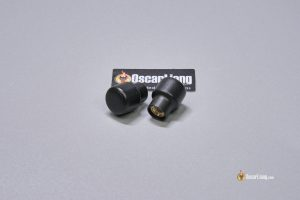

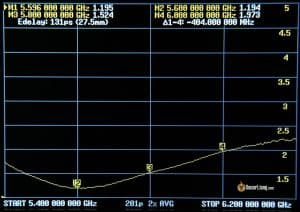

Walksnail Redbird V2
Сторінка виробу:
- AliExpress: https://s.click.aliexpress.com/e/_DePvymV
- GetFPV: https://oscarliang.com/product-9nf0
- RDQ: https://oscarliang.com/product-3d2g
- Caddx: https://oscarliang.com/product-024k
Друга антена.
Висновок
Коефіцієнт стоячої хвилі (КСХ) відіграє ключову роль у досягненні надійного відеозв'язку FPV. Розуміючи КСХ антени, пілоти можуть приймати обґрунтовані рішення, вибираючи найбільш підходящі антени та частоти/канали для своїх польотів. Я планую продовжувати тестування різних антен та буду регулярно оновлювати цей пост. Якщо у вас є конкретна антена, яку ви хочете, щоб я протестував, повідомте мені у коментарях. Приємних польотів!
