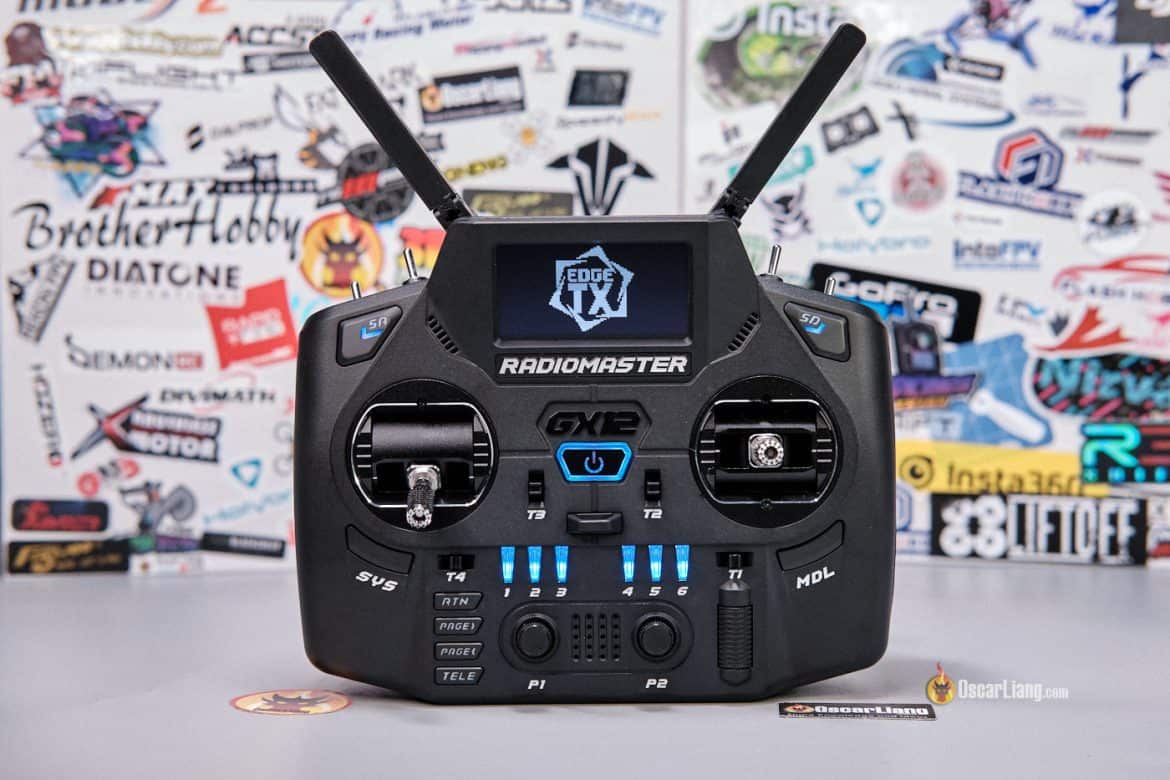

Огляд: Radiomaster GX12 — компактний пульт «все-в-одному» (але з компромісами)

Radiomaster GX12 — функціональний та надзвичайно гнучкий у налаштуванні передавач всього за $169. Він розроблений для пілотів, які прагнуть максимальної багатофункціональності та продуктивності у компактному, зручному для подорожей форм-факторі. GX12 привносить функції, зазвичай притаманні дорожчим моделям, у доступний пакет — що робить його привабливим для широкого кола користувачів. У цьому огляді я детально розгляну функції, дизайн і продуктивність GX12, щоб допомогти вам визначити, чи підходить цей пульт саме вам.

Новачок у FPV? Ознайомтеся з посібником з радіопередавачів: https://oscarliang.com/radio-transmitter/

Зміст

Де купити​

Придбати Radiomaster GX12:

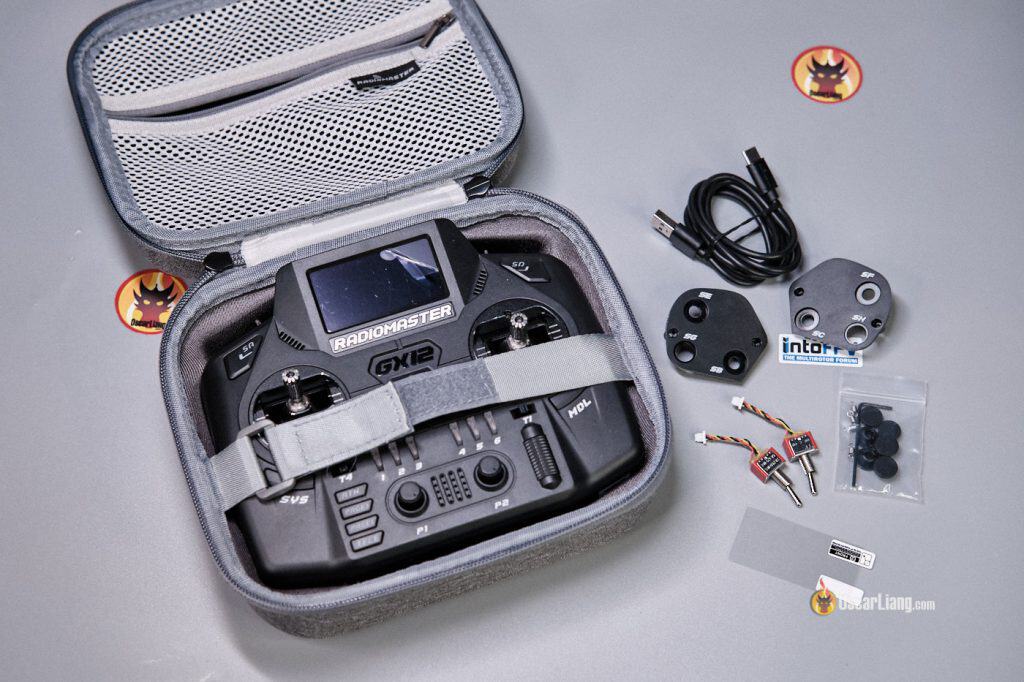

У комплекті:

  • Міцний кейс-сумка
  • Захисна плівка на екран
  • Кабель USB-C
  • Наклейки
  • Інструкція

Увага: Акумулятори не входять до комплекту. Де купити сумісні батареї:

Специфікації​

  • Внутрішній RF-модуль: ExpressLRS 2,4 ГГц / 900 МГц Dual Band XROSSBAND
  • Протокол: ExpressLRS 2,4 ГГц / 868 МГц / 915 МГц Gemini-X
  • Вихідна потужність RF: до 1 Вт
  • Охолоджувальний вентилятор: Так
  • Антена: дві складні всеспрямовані антени 2,4 ГГц / 900 МГц
  • Споживання струму: 390 мА – 1000 мА (залежно від вихідної потужності)
  • Прошивка пульта: EdgeTX
  • Канали: до 16 (залежить від приймача)
  • Вхідна напруга: 6,6 – 8,4 В DC
  • Акумулятор: 2S LiPo або два елементи 18650 Li-ion або 21700 (не входять до комплекту)
  • Зарядка: USB-C
  • Дисплей: монохромний OLED 128×64
  • Джойстик: GX01 1000 Гц, 3D цифровий CNC на базі ефекту Холла зі складними стіками
  • Різьба стіків: 3 мм
  • Підтримка зовнішнього RF-модуля: Lite module bay (сумісний із Crossfire)
  • Оновлення прошивки: EdgeTX та ELRS через USB-C
  • Пам'ять: 512 МБ вбудована флеш-пам'ять для EdgeTX
  • Розміри: 183×148×78 мм
  • Маса: 670 г (включно з двома акумуляторами 18650)

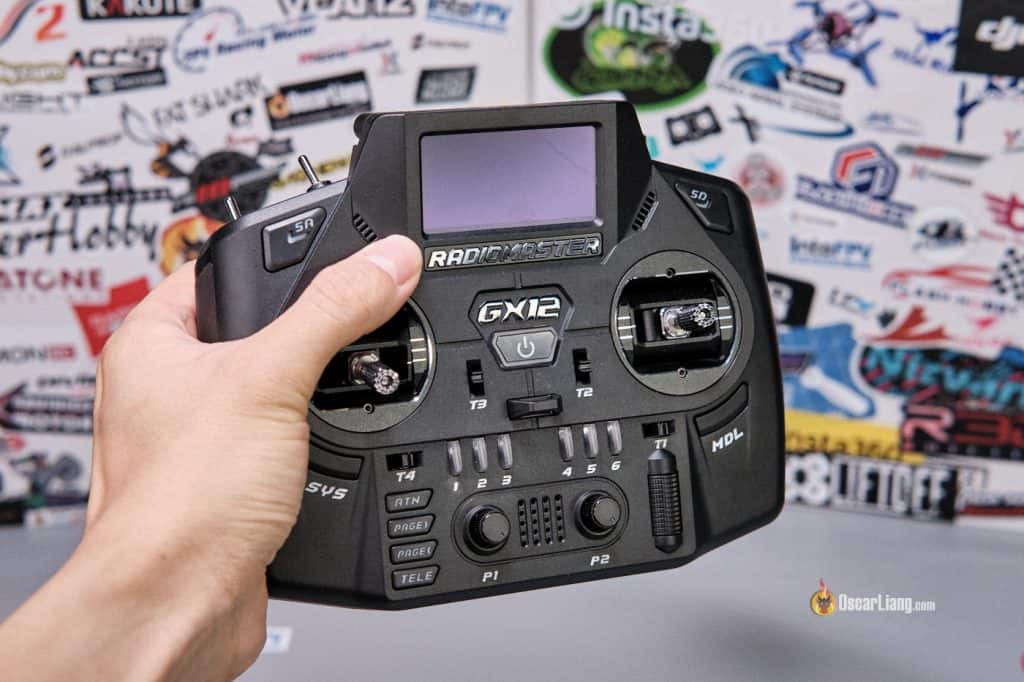

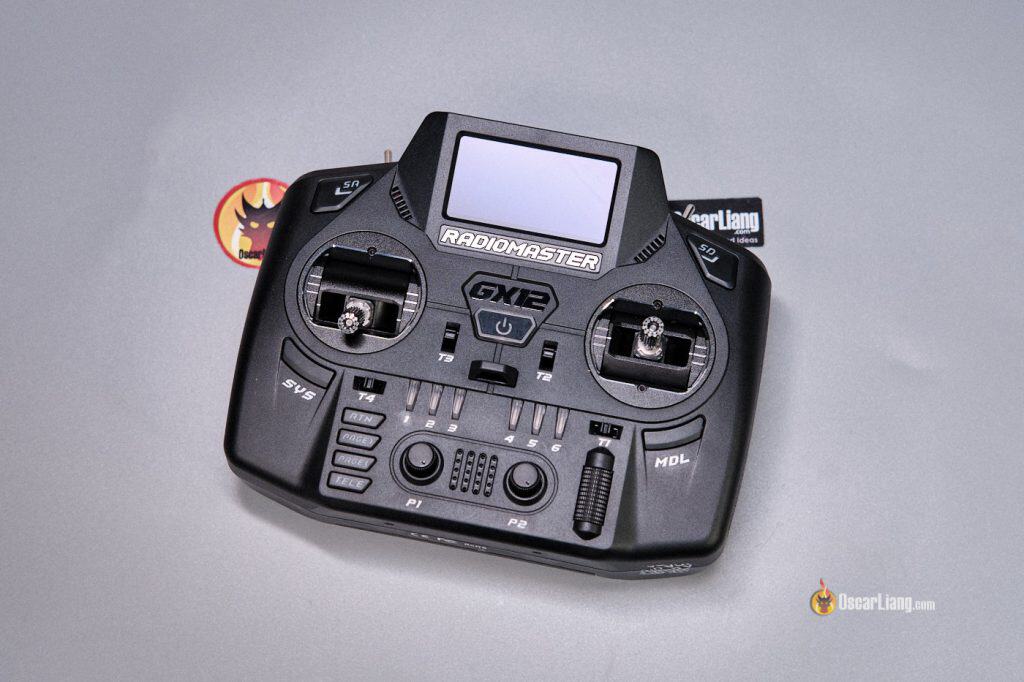

Компактний дизайн​

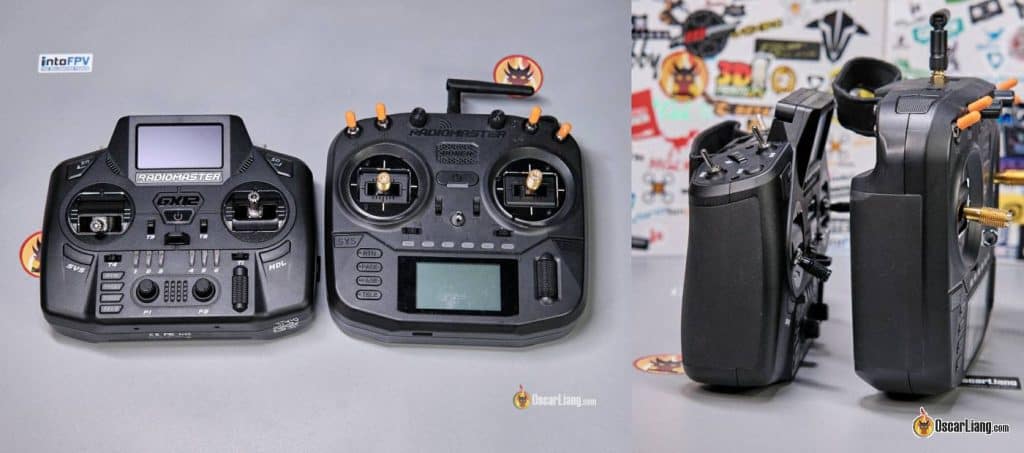

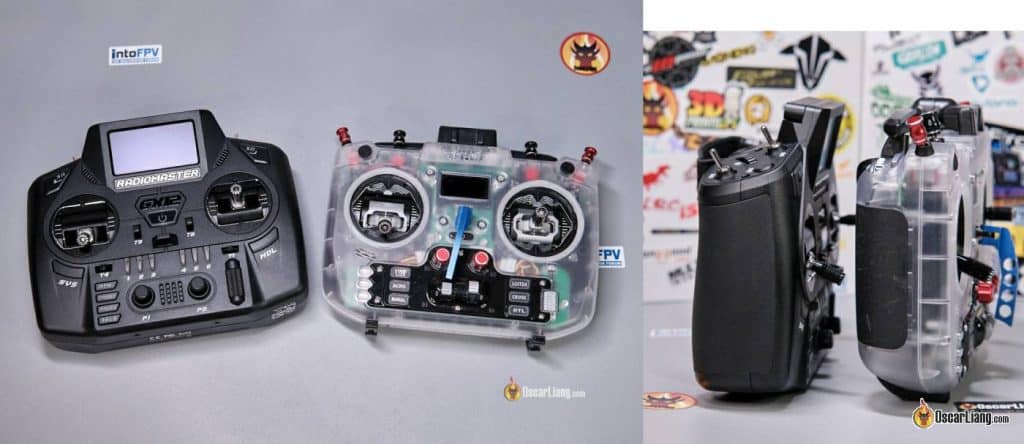

Radiomaster GX12 схожий за розміром і компонуванням із Jumper T20S — моїм основним пультом протягом останніх 15 місяців. Тож я з нетерпінням чекав можливості порівняти цей новий продукт від Radiomaster із потенційною альтернативою.

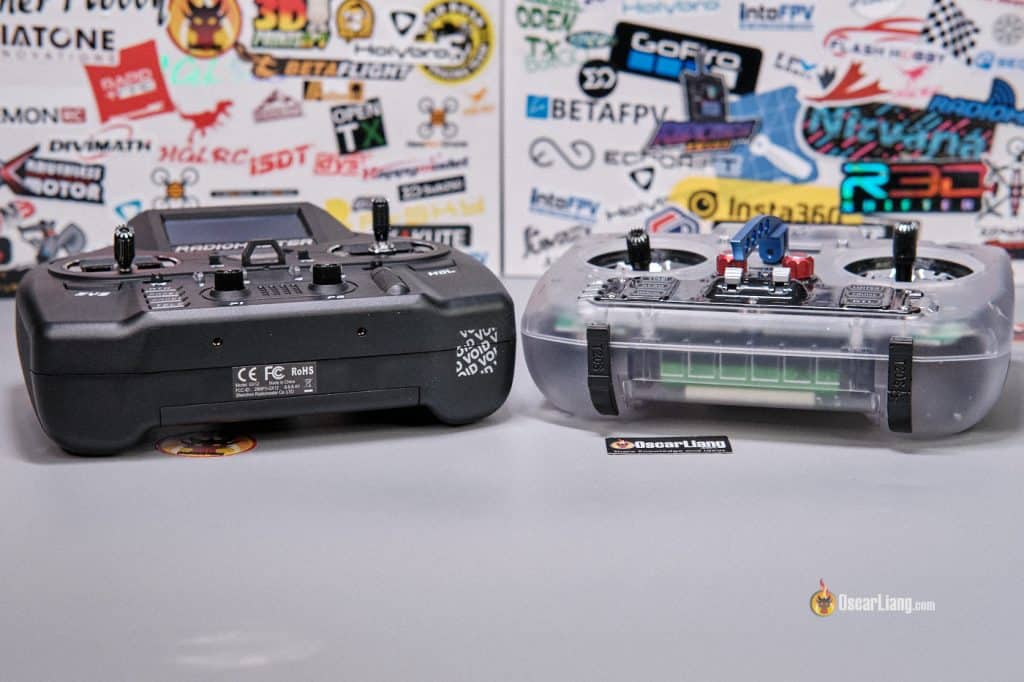

GX12 має плаский низ і може стояти на столі без додаткових модифікацій — у цьому він перевершує T20S. До речі, знизу є два отвори M3 — потенційно для майбутніх аксесуарів або DIY-модів :)

На перший погляд GX12 виглядає компактним геймпадом, але не дайте себе ввести в оману — він повністю насичений елементами керування. Складні стіки та антени роблять його дуже зручним для транспортування: просто складіть і вирушайте.

Акцент Radiomaster на великих дисплеях у черговий раз мене дивує. Як і на Zorro, екран GX12 трохи виступає — це дещо зменшує компактність. З іншого боку, розмір екрана підвищує зручність читання. Поруч із Boxer GX12 не такий маленький, як могло б здатися, але складні стіки й антени суттєво підвищують портативність.

За вагою GX12 — 670 г із двома акумуляторами 18650 — це найважчий серед Boxer та T20S (обидва близько 650 г).

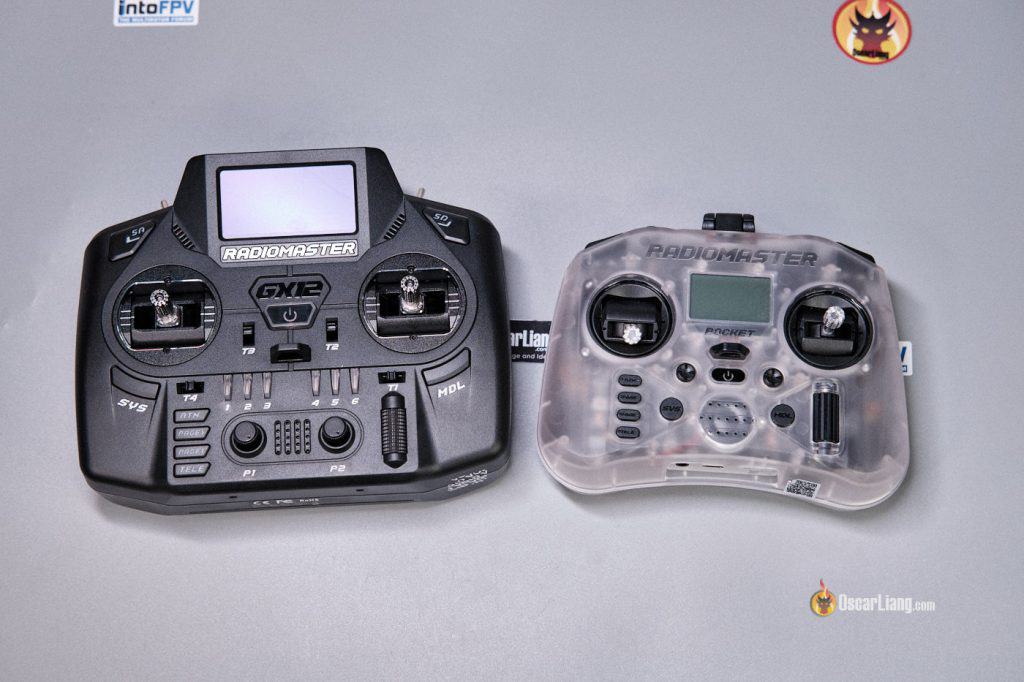

Для максимальної портативності Radiomaster Pocket залишається найменшим і найлегшим варіантом у лінійці.

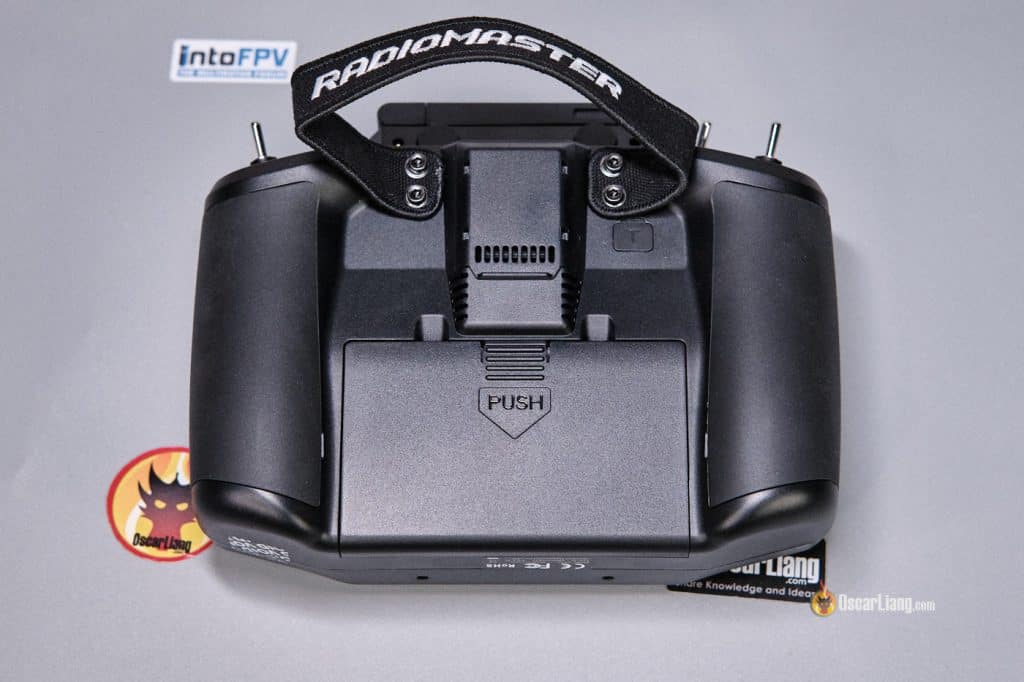

На задній панелі є тканинна ручка, як у Boxer.

Якість збірки​

Якість збірки GX12 відповідає іншим моделям Radiomaster — Boxer та Zorro. Пластиковий корпус без преміального відчуття, але за $170 він досить міцний і не викликає сумнівів. Пластик добротний, без скрипів і тертя, навіть при грубому поводженні.

Помітний мінус — єдиний доступний колір: чорний. Було б чудово, якби Radiomaster додала більше варіантів кольорів або унікальних корпусів.

Перемикачі та елементи керування​

Хоча GX12 позиціонується насамперед для FPV-дронів, він чудово себе показує як універсальний пульт для пілотів літаків завдяки тримерам, слайдерам (потенціометрам) і різноманітним перемикачам. Це робить його надійним вибором для пілотів iNav або Ardupilot.

Багато перемикачів для всіх потреб​

GX12 має вражаючу кількість перемикачів: 4 перемикачі та один слайдер у кожному куті пульта. Для пілотів квадрокоптерів це може здатися надмірним — більшості достатньо 3–4 перемикачів. Але для пілотів літаків, яким потрібні закрилки, шасі та режими польоту, GX12 пропонує більш ніж достатньо.

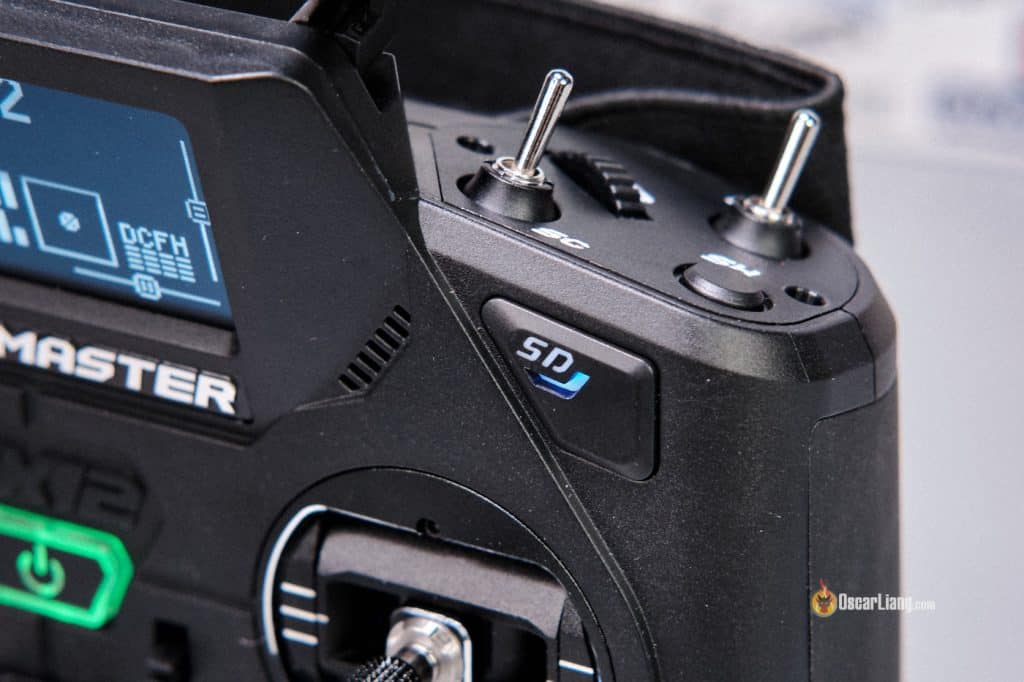

Цікавий вибір перемикачів та кнопок​

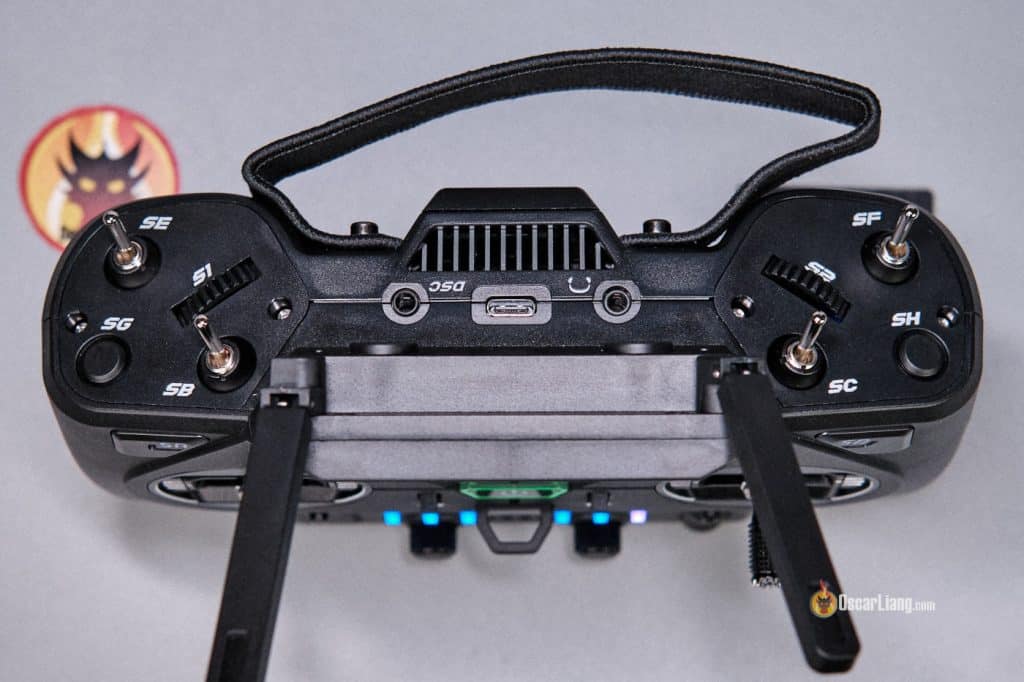

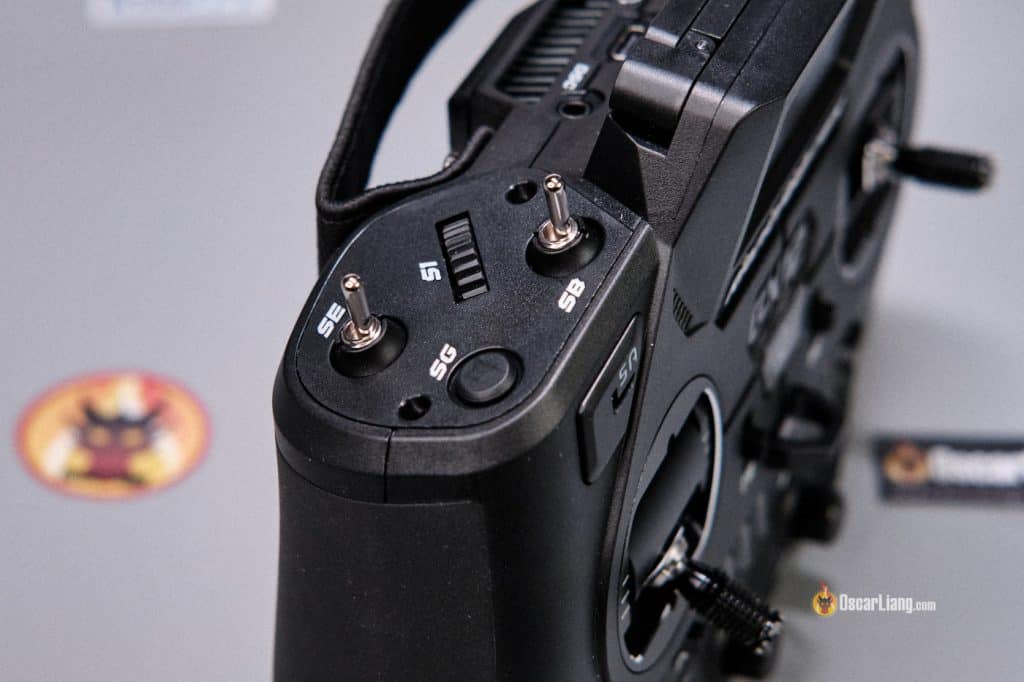

У кожному куті GX12:

  • Два трипозиційні перемикачі (наприклад, SE, SB)
  • Дві моментальні кнопки (наприклад, SG, SA)

На мою думку, моментальних кнопок забагато. Якби одну-дві замінити на фіксуючі — пульт став би гнучкішим.

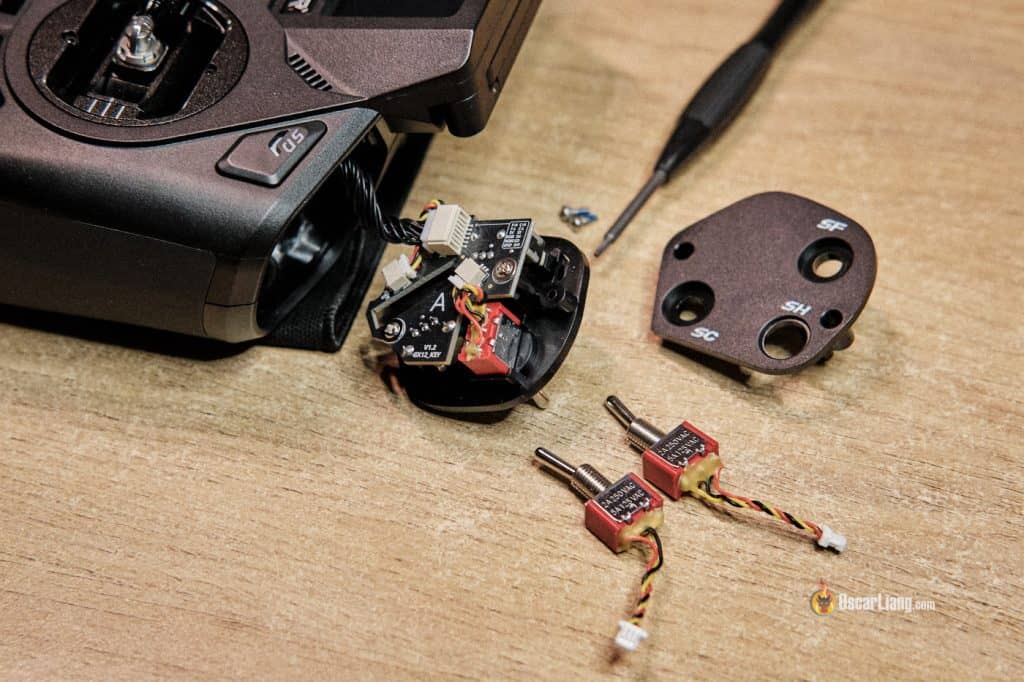

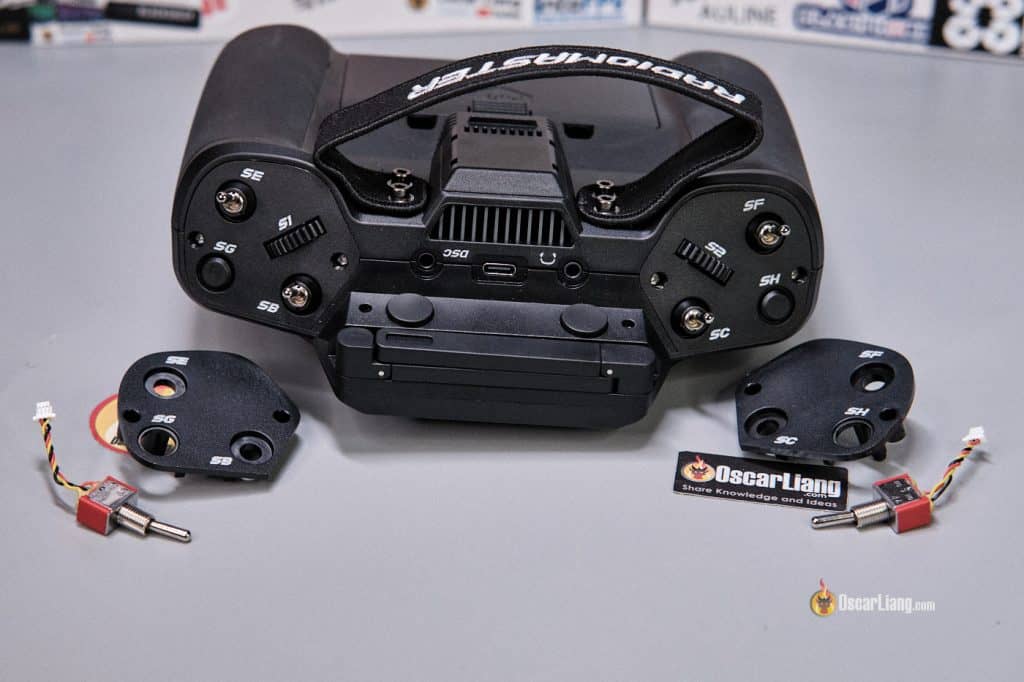

Змінні кутові панелі перемикачів​

Видатна особливість GX12 — знімні кутові панелі перемикачів. Можна прибрати слайдер для більш чистого вигляду.

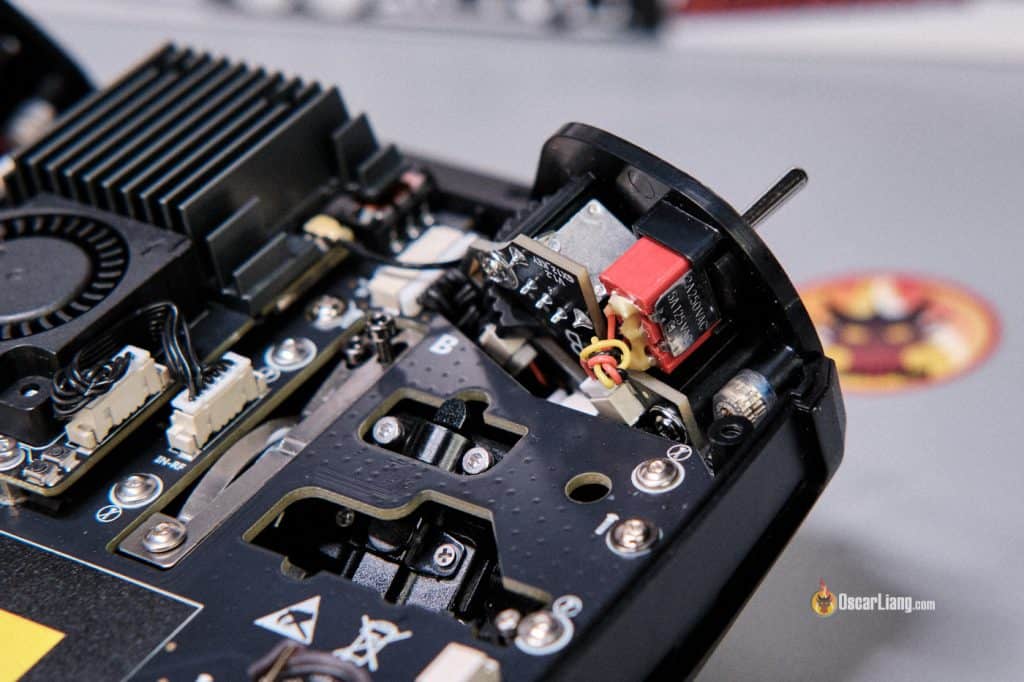

Також можна замінити один із трипозиційних перемикачів (SE або SF) на двопозиційний або моментальний. Ці варіанти входять до комплекту.

Зверніть увагу: лише перемикачі SE та SF підключені кабелем і можуть бути замінені. Решта — впаяні у плату.

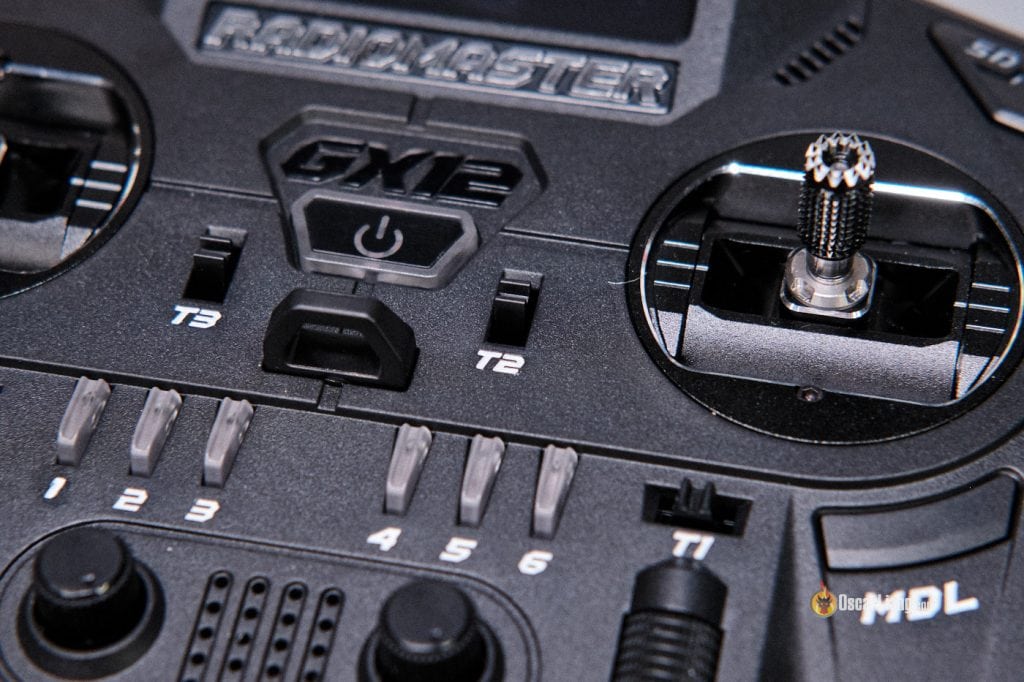

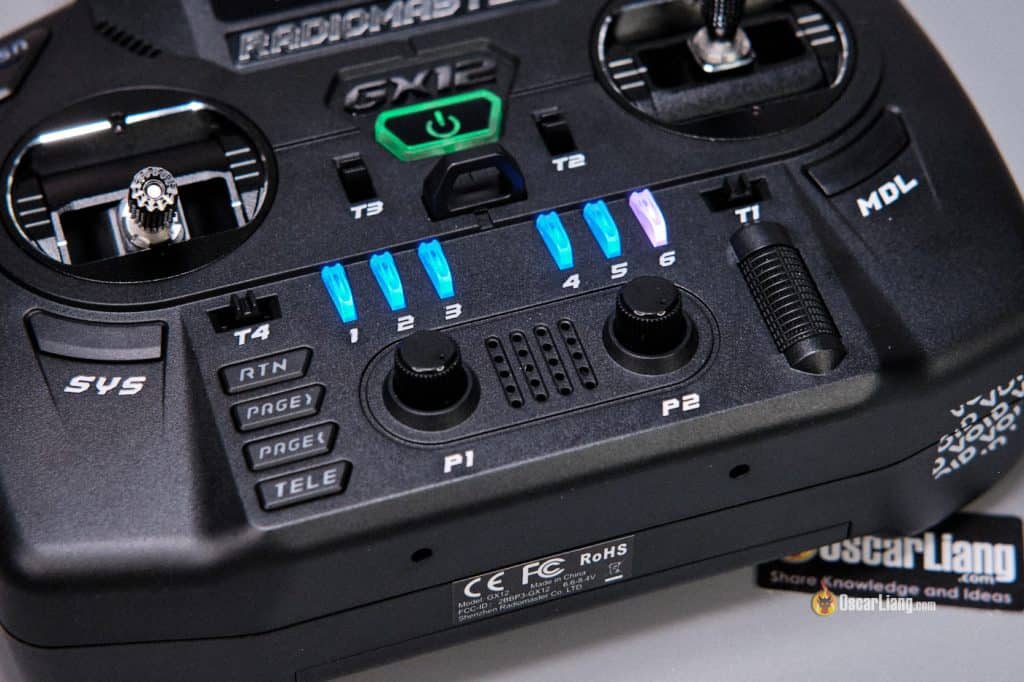

Кнопки 6-позиційного вибору режимів польоту​

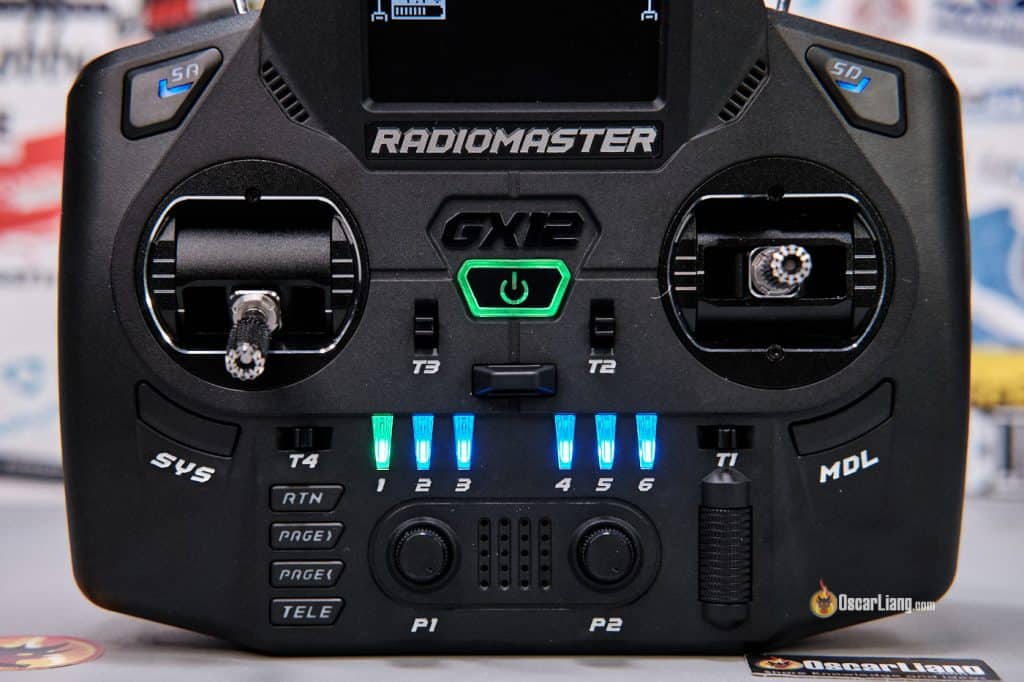

GX12 оснащений знайомими 6-позиційними кнопками режимів польоту з RGB-підсвіткою — легко ідентифікувати режими в темряві. Кнопки запам'ятовують останній стан при наступному увімкненні.

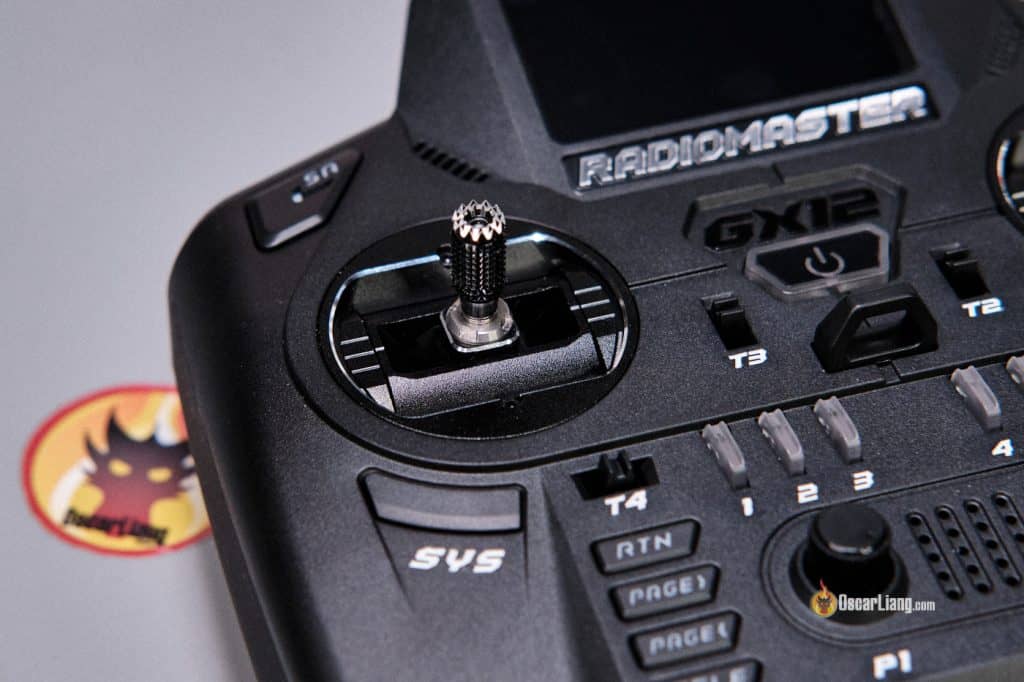

Джойстики​

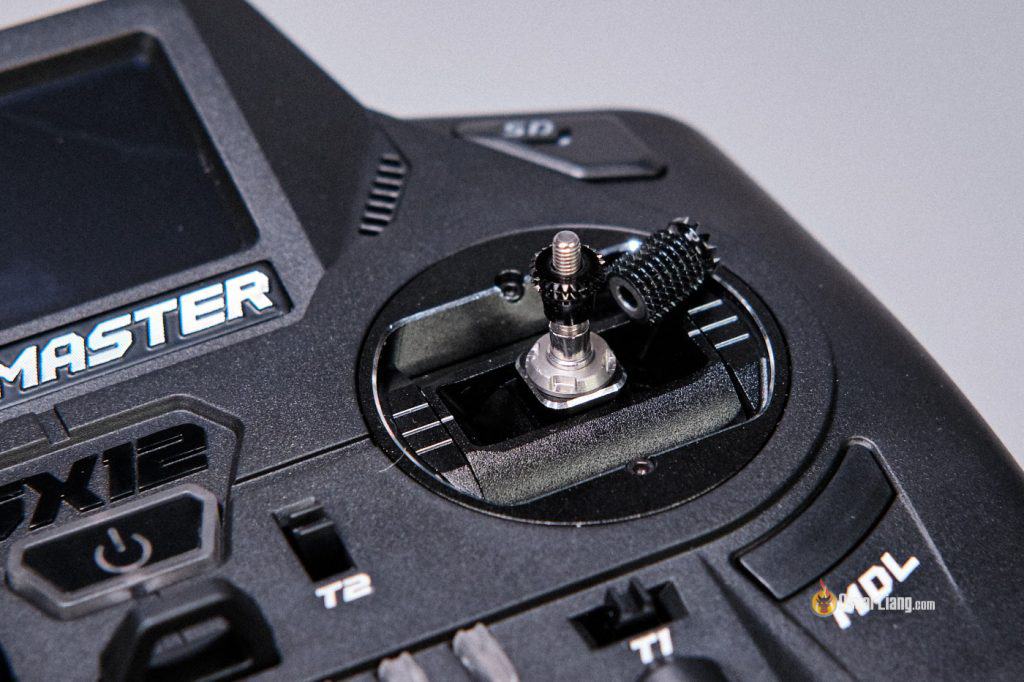

GX12 — дебют Radiomaster джойстиків GX01: CNC-алюміній, ефект Холла і складні стіки. Щоб скласти, просто потягніть наконечник від пульта і складіть вниз.

За плавністю GX01 порівнянні з джойстиками на ефекті Холла інших моделей Radiomaster. Наконечники мають різьбу M3 і можуть бути замінені на сторонні. У комплекті включені Radiomaster Sticky360 — мої поточні улюблені.

Компактний розмір із компромісами​

GX01 менші за повнорозмірні джойстики Boxer або TX16S. Це дає дещо коротший хід — що позначається на точності. Я літав із GX12 і T20S (із апгрейдом AG01) по черзі, різниця помітна. Повнорозмірні джойстики дають відчуття більш тонкого контролю.

Сумісність та обмеження​

На жаль, GX12 не підтримує інші джойстики Radiomaster, крім GX01. Тобто апгрейд на AG01 або AG01 Mini неможливий. Для тих, хто цінує преміальне відчуття AG01 — це суттєвий мінус. Натомість складна конструкція стіків GX01 дає унікальну перевагу у портативності.

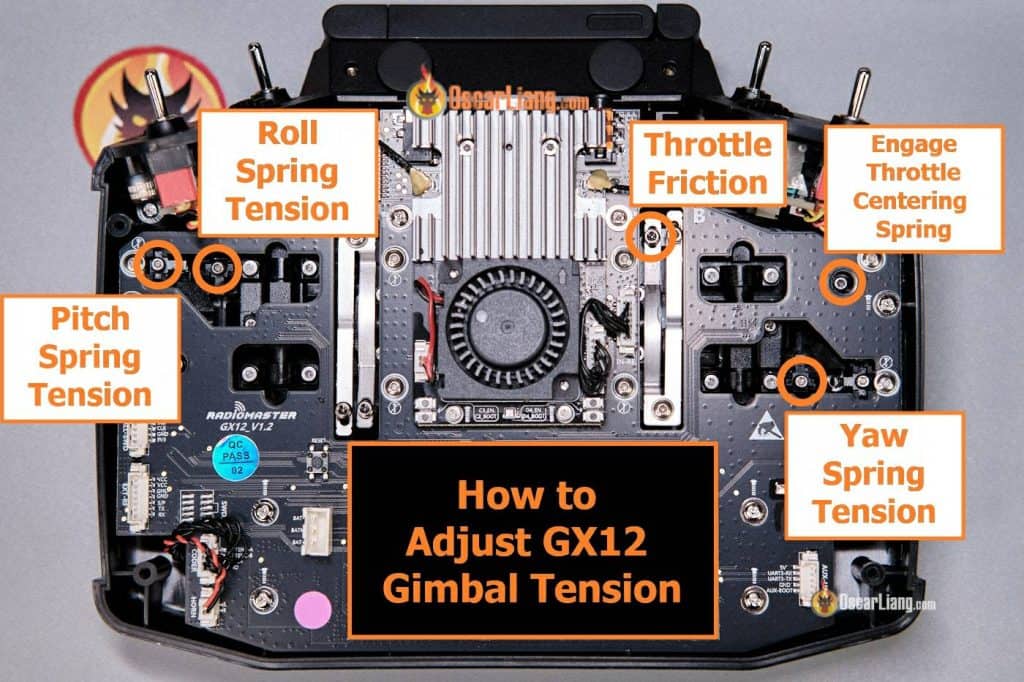

Регулювання натягу пружин​

З коробки натяг пружин видався мені трохи надто тугим. На щастя, регулювання доступне через отвори на задній панелі.

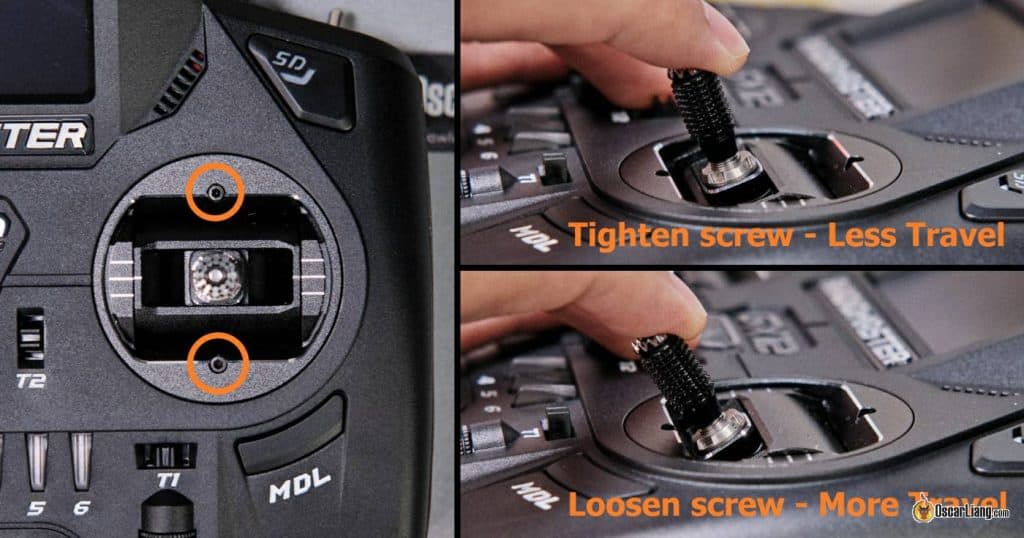

Регулювання ходу стіків​

Діапазон ходу по вертикальній осі регулюється двома шестигранними гвинтами на передній частині джойстика.

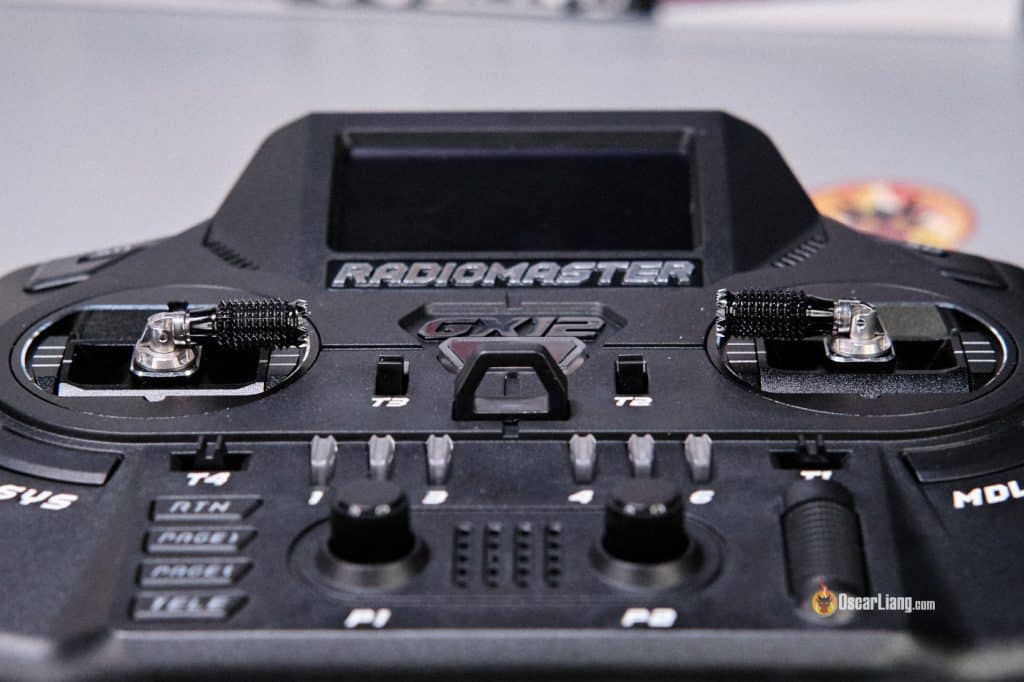

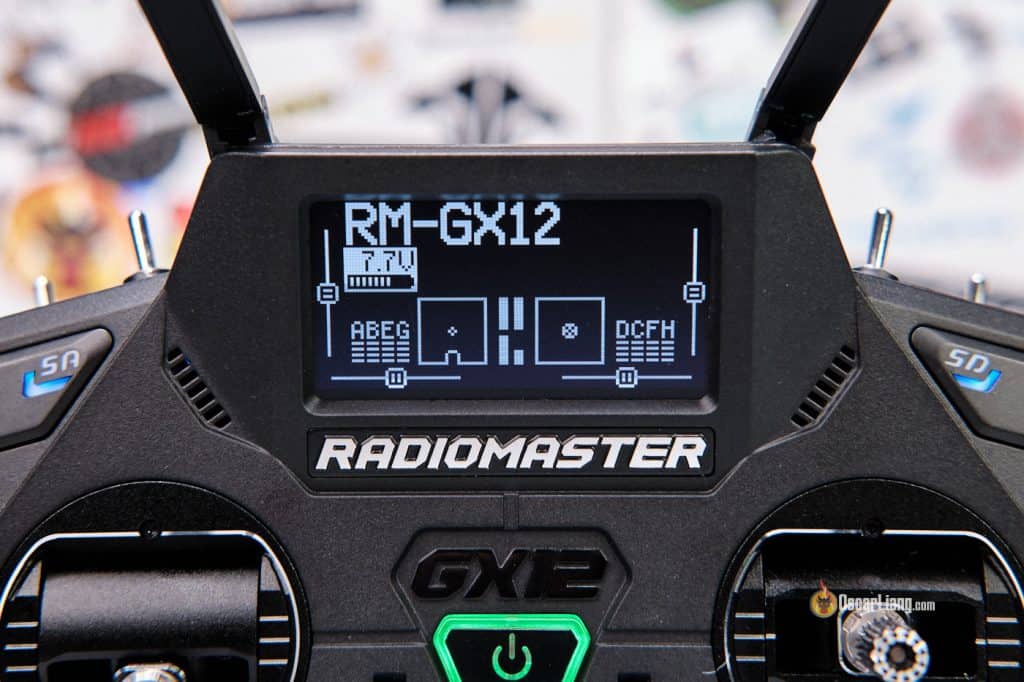

Дисплей та кнопки меню​

Монохромний OLED-екран 128×64 на GX12 — суттєвий апгрейд порівняно з Boxer і Zorro завдяки чіткості та естетиці. Добре читається навіть під прямим сонцем. Без кольорового сенсорного екрана, але це компроміс, що економить заряд і спрощує роботу — ідеальний підхід для FPV.

Кнопки меню та колесо прокрутки стандартні для Radiomaster. Алюмінієве колесо прокрутки додає преміального відчуття. Навігація в меню інтуїтивна та звична.

Зверху один USB-C порт для підключення до комп'ютера та зарядки акумулятора — покращення порівняно з попередніми моделями, де були два окремих роз'єми. Є також роз'єм для навушників і тренерський порт.

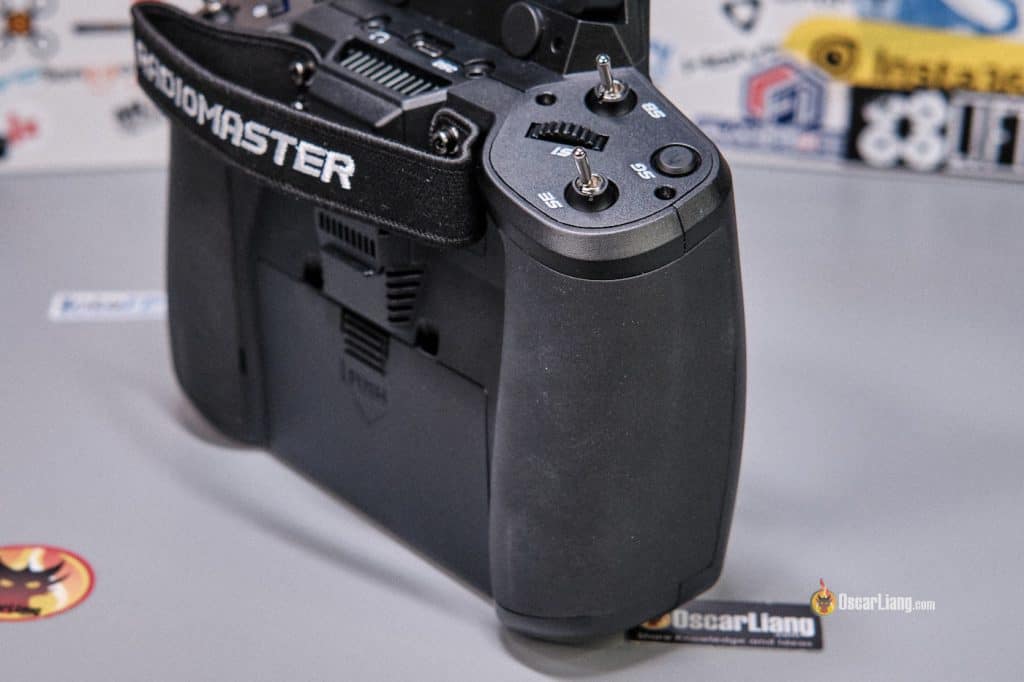

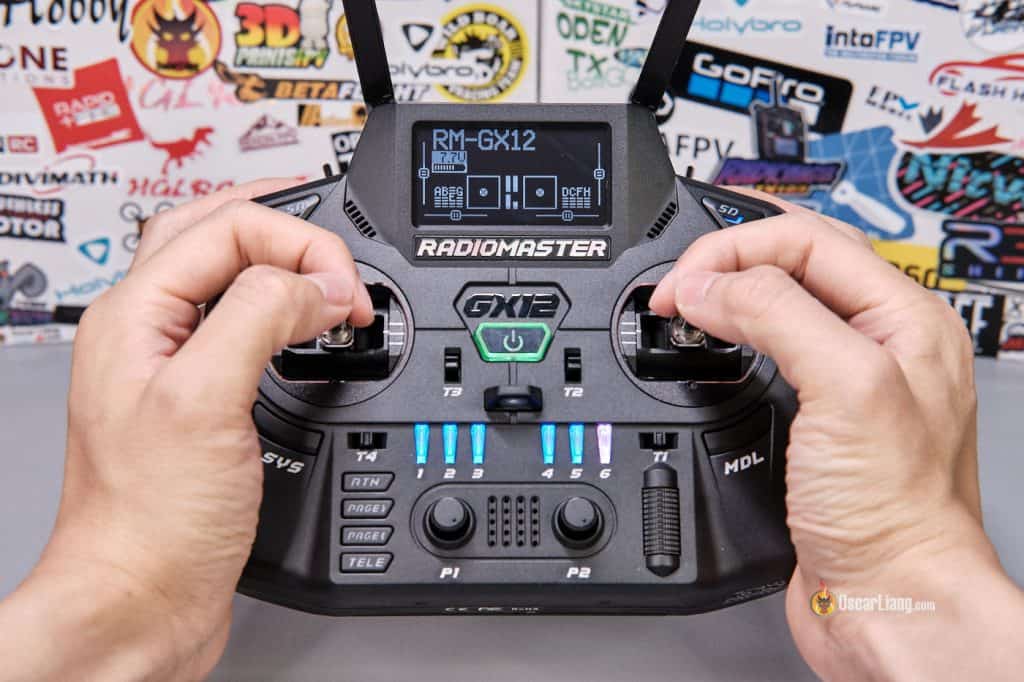

Ергономіка​

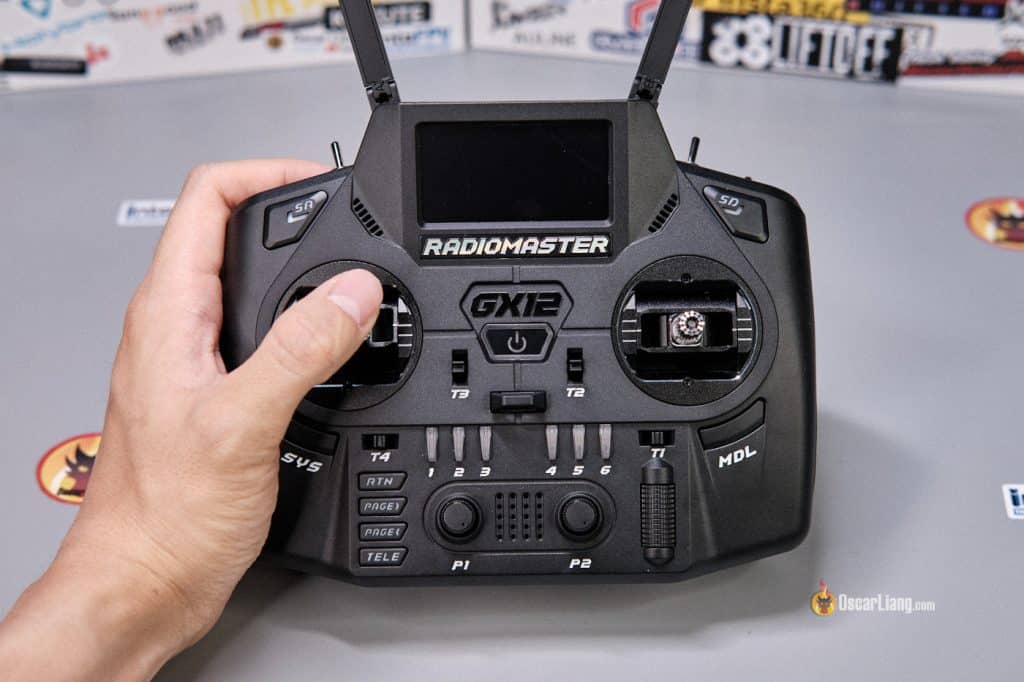

Товстий і ергономічний корпус GX12 забезпечує надійний захват. Форма підходить як для thumber'ів, так і для щипкового хвату.

Як той хто тримає стіки щіпком, я відчував, що стіки варто було б трохи заглибити в корпус. Довелося вкоротити стіки для зручного дотягування до крайніх точок, але за рахунок точності керування.

Незважаючи на трохи більшу вагу порівняно з Boxer, GX12 залишається зручним для тривалих сесій. Гумована текстура по боках і ззаду покращує зчеплення та запобігає втомі.

Для нашийного ремінця: пульт тримається відносно збалансовано, хоча трохи «важкіший» зверху. Для пілотів літаків, яким потрібно звільнити руку для запуску, ремінець незамінний (не входить до комплекту, але є в продажу: https://oscarliang.com/product-1z7b).

Перемикачі мені здалися не надто зручними: короткі та вузькі, тверді і розташовані далеко від пальців. Часто доводилося знімати руку з джойстика, щоб перемкнути потрібний перемикач, не зачепивши сусідній. Кнопкові перемикачі від Pocket або класичні важільні від Boxer підійшли б краще.

EdgeTX​

GX12 поставляється з EdgeTX (версія 2.11.0-selfbuild). EdgeTX не дуже простий для новачків, але дає неперевершену гнучкість.

Radiomaster, слідуючи Jumper, замінив традиційну microSD-картку вбудованою флеш-пам'яттю для системних файлів EdgeTX. Це виключає потребу в додаткових картах і прискорює операції. 512 МБ вбудованої пам'яті — більш ніж достатньо для більшості пілотів.

Технологія ExpressLRS Dual-Band​

GX12 оснащений 1 Вт двохдіапазонним модулем ExpressLRS, що може передавати одночасно на 2,4 ГГц та 868/915 МГц (868 МГц для ЄС/Великобританії, 915 МГц для США). Ця технологія — Gemini-X — забезпечує резервування та надійний радіозв'язок навіть в умовах радіочастотних перешкод.

Radiomaster фактично інтегрував свій модуль Nomad у GX12, що приносить передові двохдіапазонні можливості у компактний та доступний пакет. Якщо подвійний діапазон не потрібен, модуль можна налаштувати на роботу лише на 2,4 ГГц або 900 МГц.

Детальніше про цю технологію в огляді модуля Nomad: https://oscarliang.com/radiomaster-nomad-dbr4/

Внутрішній RF-модуль працює на прошивці ExpressLRS 3.5.2-pr3035.

За потреби в інших протоколах (наприклад, TBS Crossfire) — є вбудований слот lite module bay.

Чи потрібен подвійний діапазон?​

Для більшості пілотів Gemini-X — надмірність. Якщо ви переважно літаєте над відкритими зонами без перешкод, стандартного 2,4 ГГц модуля більш ніж достатньо. Пілоти досягали десятків кілометрів із 2,4 ГГц ELRS-модулем. Але у середовищах з радіочастотними перешкодами або за потреби у підвищеній проникаючій здатності — подвійний діапазон варто розглянути.

Наразі двохдіапазонних приймачів на ринку небагато. Один приклад — Radiomaster DBR4 із чотирма антенами.

Придбати Radiomaster DBR4:

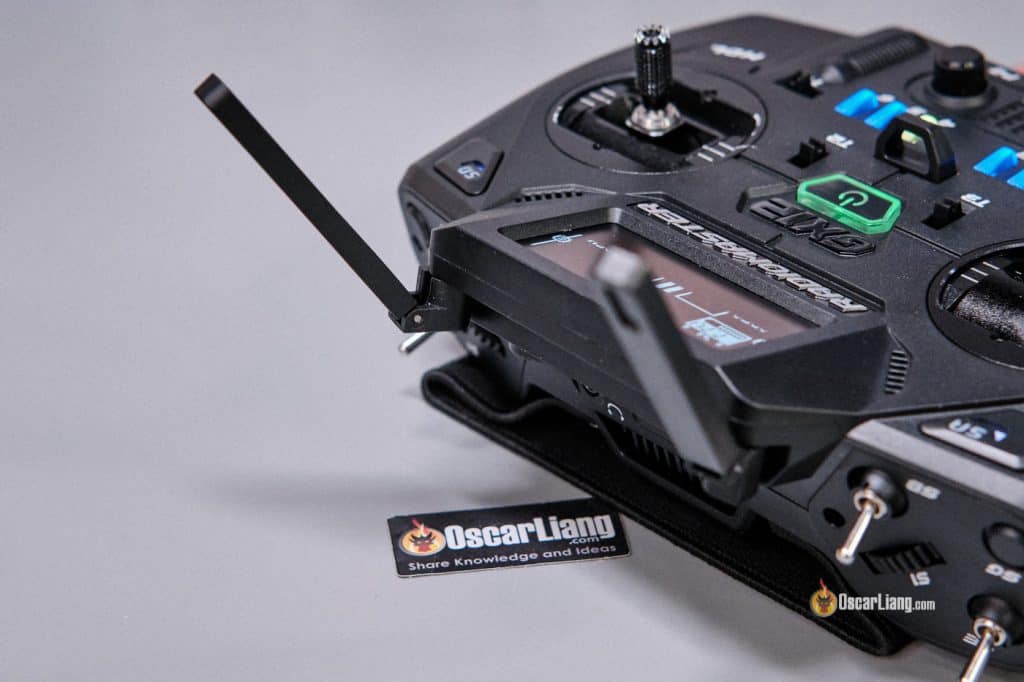

Антени: зручність і продуктивність​

GX12 комплектується складними двохдіапазонними антенами для 2,4 ГГц та 868/915 МГц. Зручні та компактні, але поступаються за продуктивністю виділеним однодіапазонним антенам.

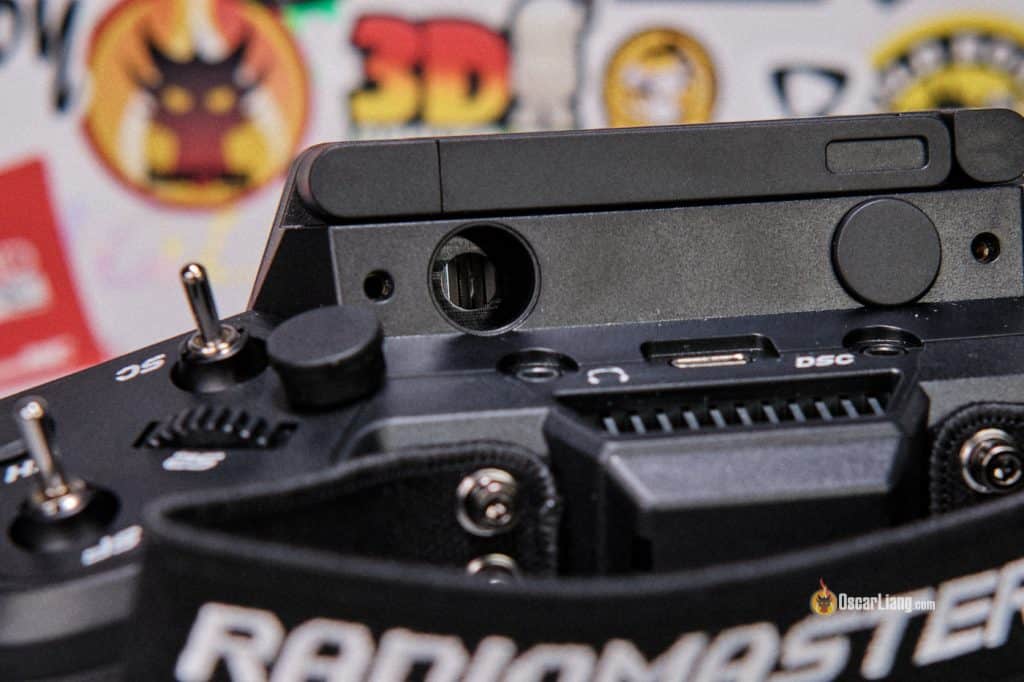

Для максимальної продуктивності Radiomaster передбачив отвори на задній панелі екрана для монтажу SMA-роз'ємів і підключення зовнішніх антен.

Як антени працюють у різних режимах?​

У режимі Gemini обидві антени передають і приймають у всіх режимах.

У режимі Gemini-X: антена 1 передає на 900 МГц, антена 2 — на 2,4 ГГц.

Усі інші режими (Ant1, Ant2, Switch) — однодіапазонні.

Споживання енергії​

Споживання струму GX12 суттєво залежить від рівня вихідної потужності ExpressLRS:

  • 10 мВт: 0,49 А
  • 25 мВт: 0,50 А
  • 50 мВт: 0,55 А
  • 100 мВт: 0,64 А
  • 250 мВт: 0,90 А
  • 500 мВт: 1,16 А
  • 1 Вт: 1,68 А – 1,82 А

Помітний стрибок між 100 мВт і 250 мВт пояснюється вмиканням вентилятора охолодження (за замовчуванням — при 250 мВт, можна змінити у Lua-скрипті). Сам вентилятор додає ~0,1 А. Він не надто гучний, але його чутно при роботі.

Цікаво: зміна яскравості дисплея практично не впливає на споживання — різниця між мінімальною та максимальною яскравістю лише 2 мА.

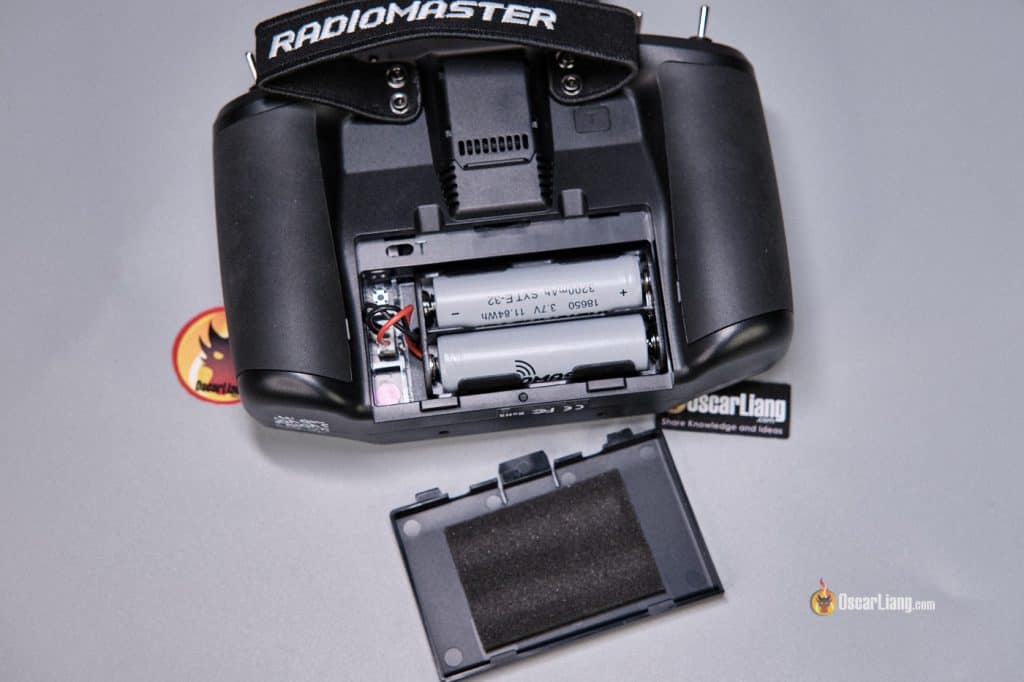

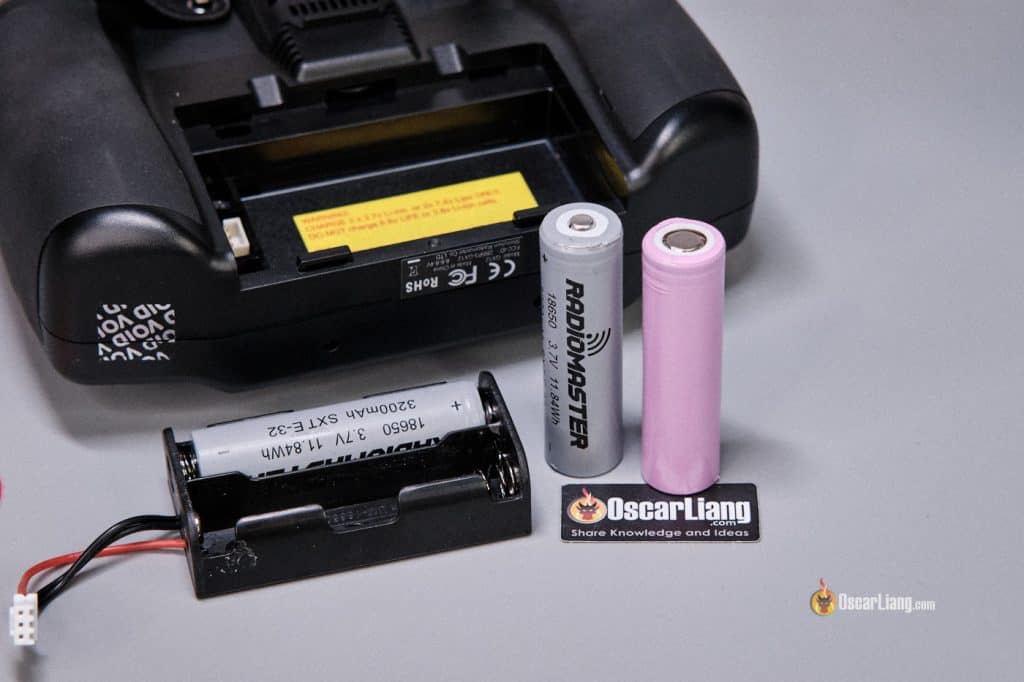

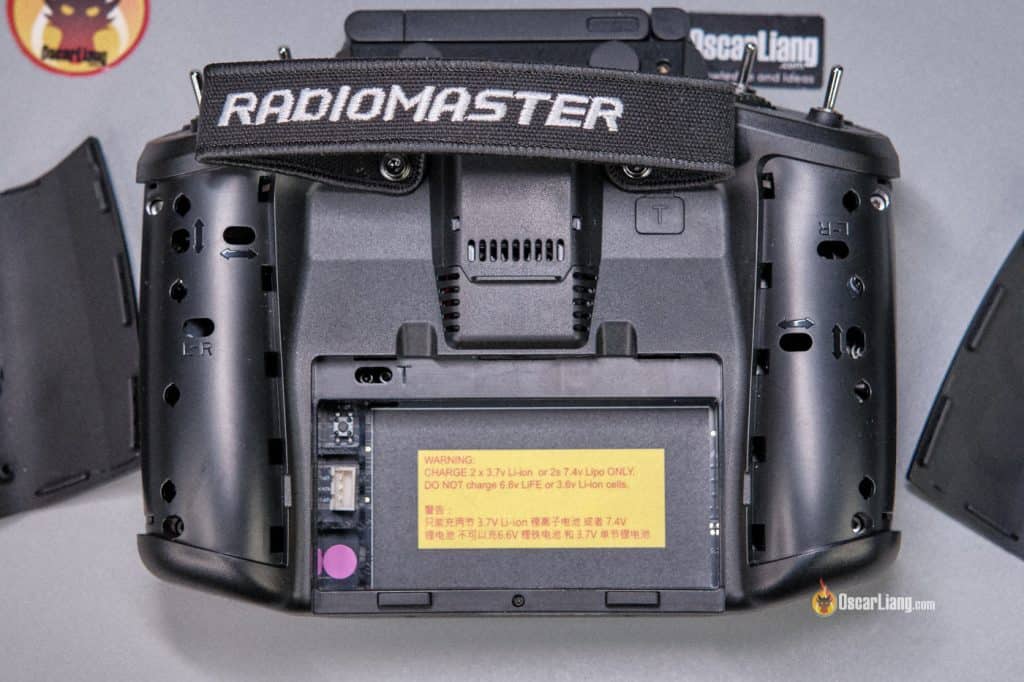

Акумулятор та зарядка​

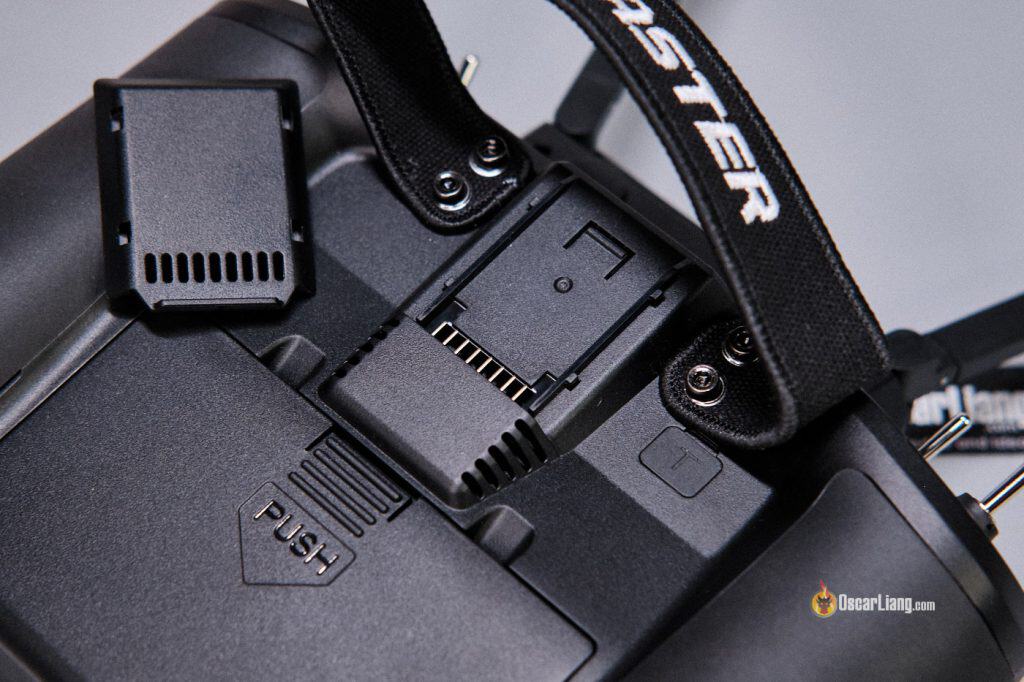

GX12 живиться від 2S LiPo або Li-ion. У комплекті — тримач для кнопкових та пласких елементів 18650, але 21700 не підходять. Вийняти елементи з тримачa виявилося неприємно важко — я навіть зламав ніготь! На щастя, можна залишити батарею в пульті та заряджати через USB-C.

Акумулятори не входять до комплекту. Якщо потрібні рекомендації — добре підходять 3200 мАг елементи від Radiomaster:

Тест різних варіантів 18650 та рекомендації: https://oscarliang.com/best-18650-li-ion-battery/

Відсік акумулятора 80×44×23 мм підходить для Radiomaster 2S 5000 мАг Li-ion, але не для 6200 мАг LiPo від Boxer. Придбати 2S 5000 мАг: https://s.click.aliexpress.com/e/_omMBGrN

Оцінка часу роботи​

При двох елементах 18650 3200 мАг і 10 мВт: ~6 годин. При 100 мВт — ~4,5 години. При 1000 мВт — ~100 хвилин.

Зарядка​

Вбудована балансувальна схема зарядки підтримує зарядку LiPo та Li-ion через USB-C до 12 Вт (5В 2,4А). Один порт USB-C для зарядки та передачі даних одночасно — під час роботи з симулятором акумулятор також заряджається. Повний заряд 3200 мАг: ~90 хвилин – 2 години.

Підтримка симуляторів​

GX12 бездоганно працює з усіма популярними FPV-симуляторами. Після підключення розпізнається як "TX16S" у списку контролерів — це не впливає на функціональність.

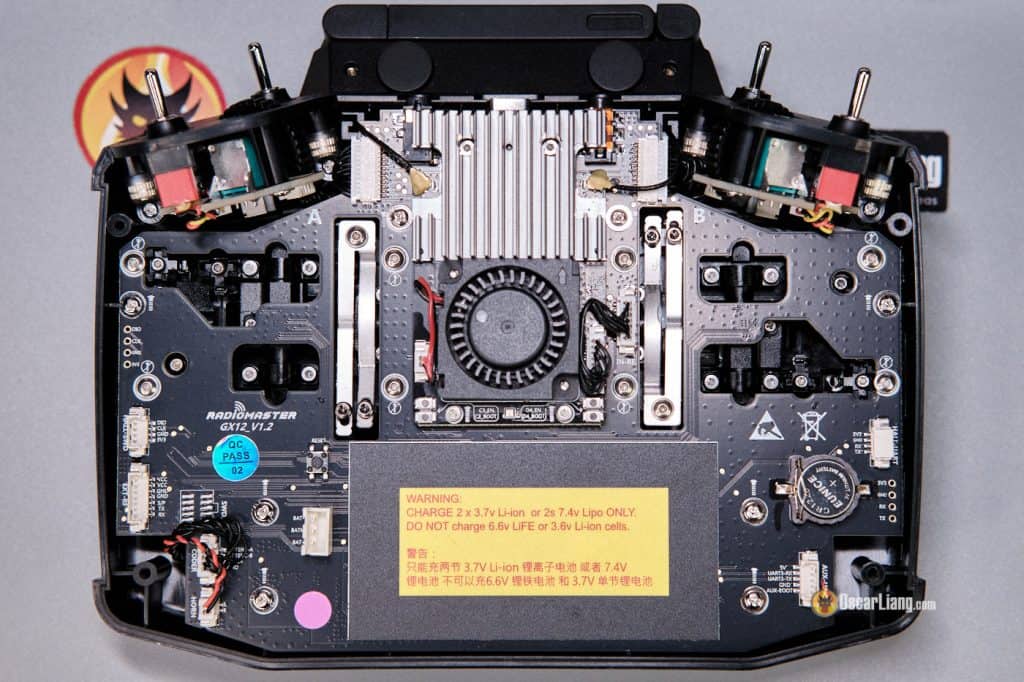

Розбирання​

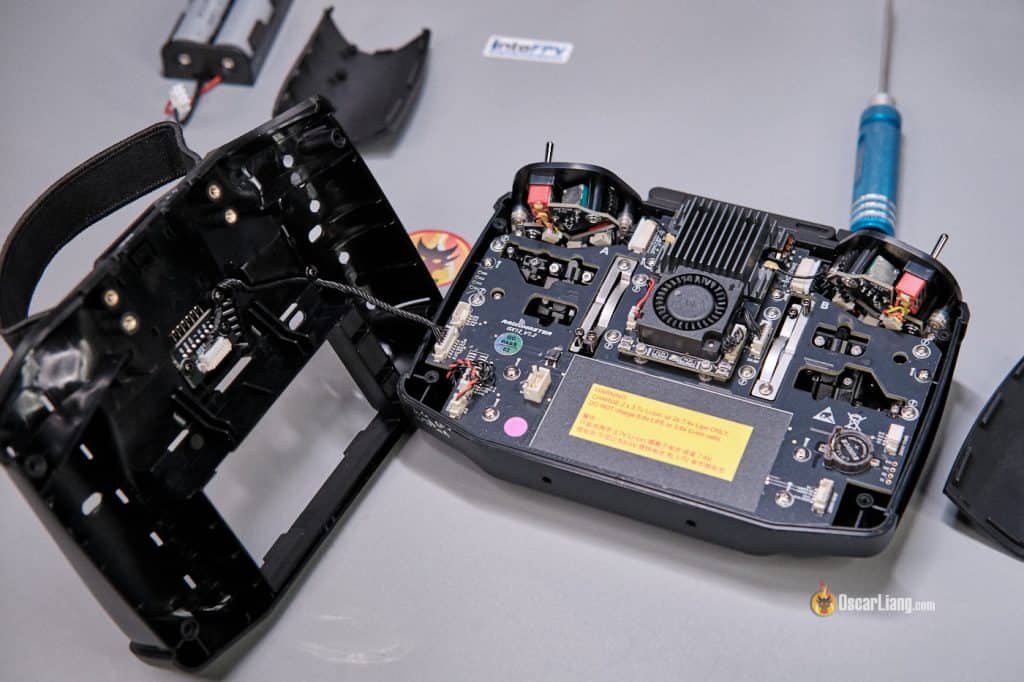

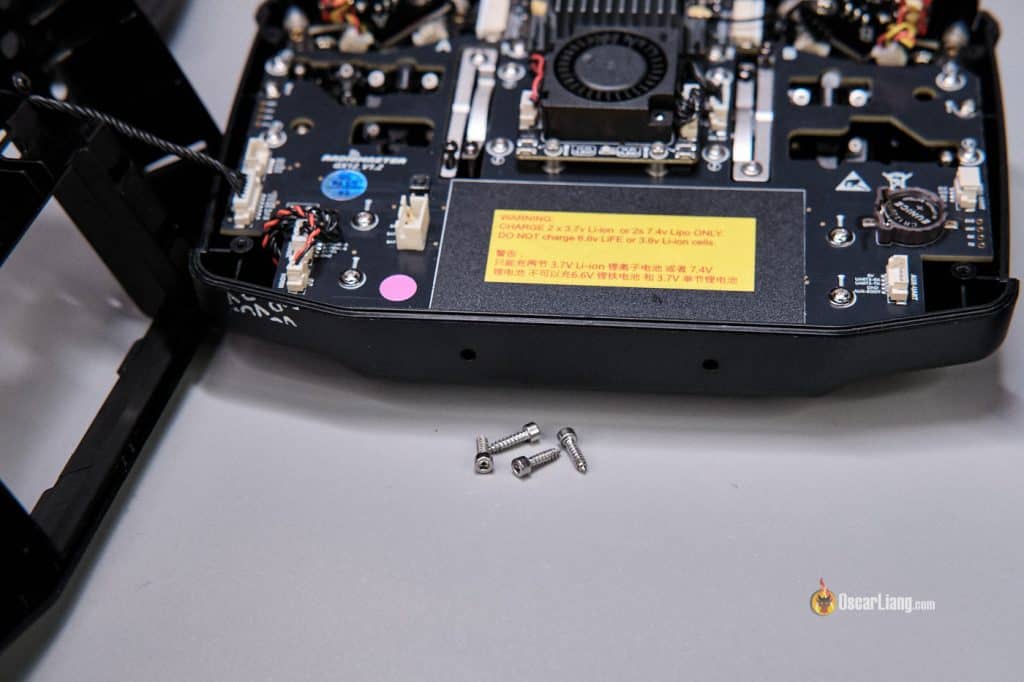

Radiomaster GX12 легко розбирати — потрібно лише чотири шестигранних гвинти на задній панелі.

Однак є гарантійна наклейка знизу корпусу — її зняття анулює гарантію.

Зазвичай розбирати пульт не потрібно, адже:

  1. Натяг пружин джойстика регулюється через отвори в корпусі після зняття гумових ручок. Щоправда, з відкритим заднім корпусом це зручніше — гвинти досить глибоко заховані.
  2. Кутові панелі перемикачів знімаються без відкриття пульта.

Плата покрита гідрофобним захисним шаром для захисту від вологи.

Зведення недоліків​

  1. Розмір джойстиків: менші джойстики поступаються точністю, але складні стіки дають перевагу у портативності.
  2. Вага: 670 г — навіть важчий за більший Boxer, що може зумовлювати втому. Пульт трохи «важкіший» зверху.
  3. Двохдіапазонні антени: зручні, але поступаються виділеним однодіапазонним. Зовнішні SMA-антени вимагають DIY-модифікації.
  4. Перемикачі: чотири з восьми плечових перемикачів — моментальні кнопки, не підлягають заміні.
  5. Вибір дисплея: великий екран виступає зверху, компрометуючи компактність пульта.
  6. Бездротовий тренер: відсутність бездротового тренера — упущена можливість для трекінгу голови.

Підсумок: чи вартий GX12?​

Radiomaster GX12 прагне стати рішенням «вміє все» — і в багатьох аспектах досягає цієї мети. Це функціональний, компактний та доступний передавач за $169. Вбудований dual-band ExpressLRS і складні стіки вирізняють його на насиченому ринку.

Але компроміси заради широкої аудиторії можуть обмежити його привабливість для деяких.

  • Новачки та ті, хто цінує простоту, можуть знайти Pocket більш доступним.
  • Пілоти з пріоритетом точності можуть надати перевагу повнорозмірним джойстикам у Boxer або TX16S MKII.
  • Для компактного пульта з повнорозмірними джойстиками T20S залишається моїм фаворитом.

Тим не менш, різнобічність GX12 не має аналогів. Це відмінний вибір для пілотів, яким потрібен один портативний пульт для різних задач — від дронів до літаків. Ціна $169 у поєднанні з технологією Gemini-X (сам модуль коштує $45) — це чудова цінність.

Придбати Radiomaster GX12:

Якщо вам потрібен компактний, гнучкий у налаштуванні та передовий передавач, що балансує між вартістю та функціональністю, Radiomaster GX12 заслуговує серйозної уваги.
