Огляд: Jumper T15 — поєднання кращого з T14 і T16

Кілька місяців тому Jumper випустив T14 — пульт середнього розміру, який швидко набрав популярності у FPV-спільноті завдяки вражаючим функціям та конкурентоспроможній ціні. Тепер Jumper повертається з T15 — новою моделлю, що розвиває успіх T14 із суттєвими оновленнями: винятковим дисплеєм та різними варіантами кольорів корпусу. Розберемо, чим Jumper T15 виділяється і чи підійде він для ваших FPV-потреб.

Основи FPV-пультів у посібнику покупця: https://oscarliang.com/radio-transmitter/

Зміст

Де купити та розпакування​

Придбати Jumper T15:

Jumper T15 доступний у семи яскравих кольорах.

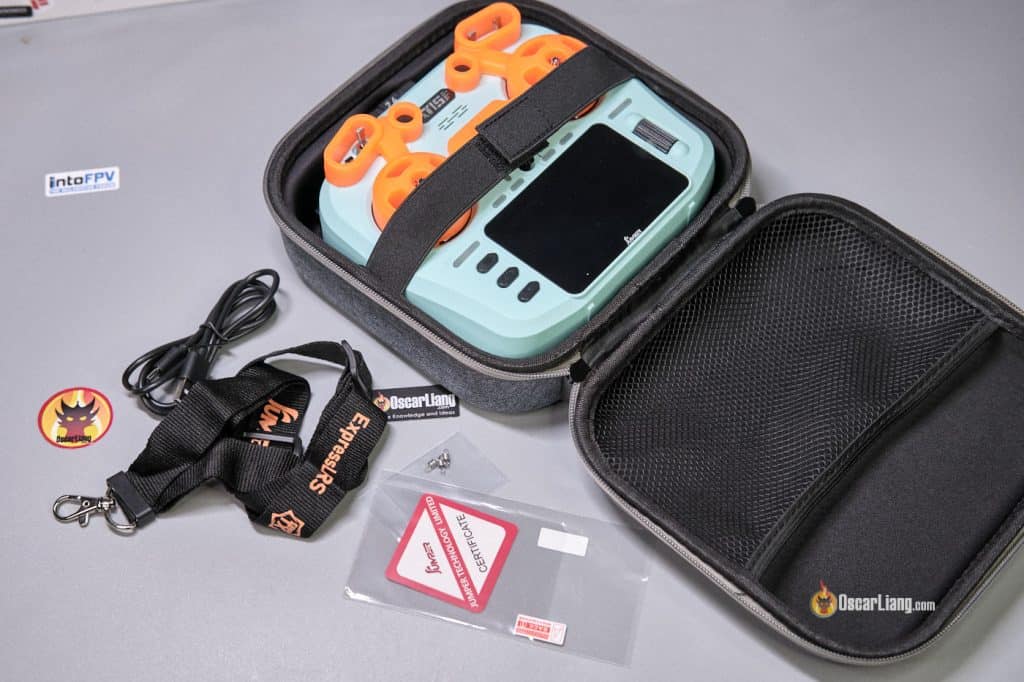

Як і Jumper T14, T15 добре запакований у надійний кейс — суттєве покращення порівняно з Jumper T20S, де кейс відсутній. У коробці:

  • Кабель USB-C для зарядки та оновлення прошивки
  • Запасні пружини для регулювання натягу джойстиків
  • Захисна плівка на сенсорний екран
  • Шийний ремінь

Я раніше скаржився на відсутність нормального захисту для джойстиків та перемикачів у T14 — Jumper почув це. Цього разу включений акуратний формований захист стіків. Сподіваюся, онлайн можна знайти інструкції для початку роботи.

Однак інструкція в коробці відсутня — це може бути трохи незручно для початківців.

Специфікації та функції​

  • MCU: STM32F429IGT6
  • Екран: 3,5″ кольоровий сенсорний (роздільна здатність 480×320)
  • Джойстики: датчик Холла або RDC90
  • Вбудований RF: ExpressLRS (915 МГц або 2,4 ГГц)
  • Вихідна потужність передачі: 1000 мВт (макс. 30 дБм)
  • Зовнішній модуль: стандартний відсік JR (сумісний із JR/FrSKY/Crossfire)
  • TF-карта: вбудований чіп пам'яті
  • Робоча напруга: 6–8,4 В
  • Акумулятор: 21700×2 (не включені)
  • Розміри: 185×175×79 мм
    • 538 г (без акумулятора)
    • 628 г (із 18650)
    • 672 г (із 21700)

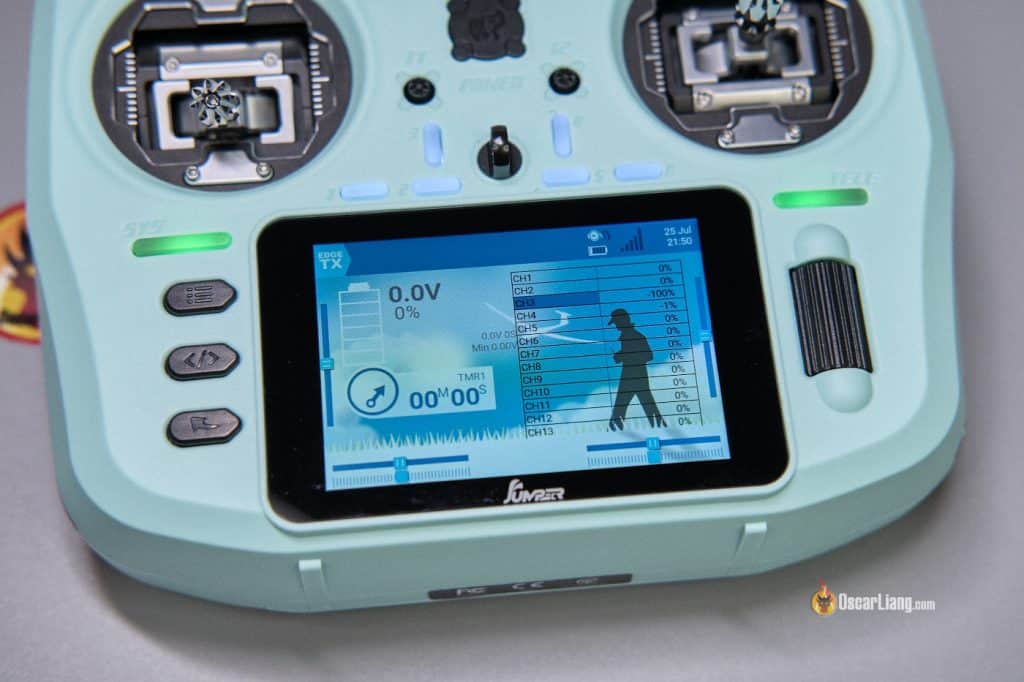

Чудовий сенсорний екран​

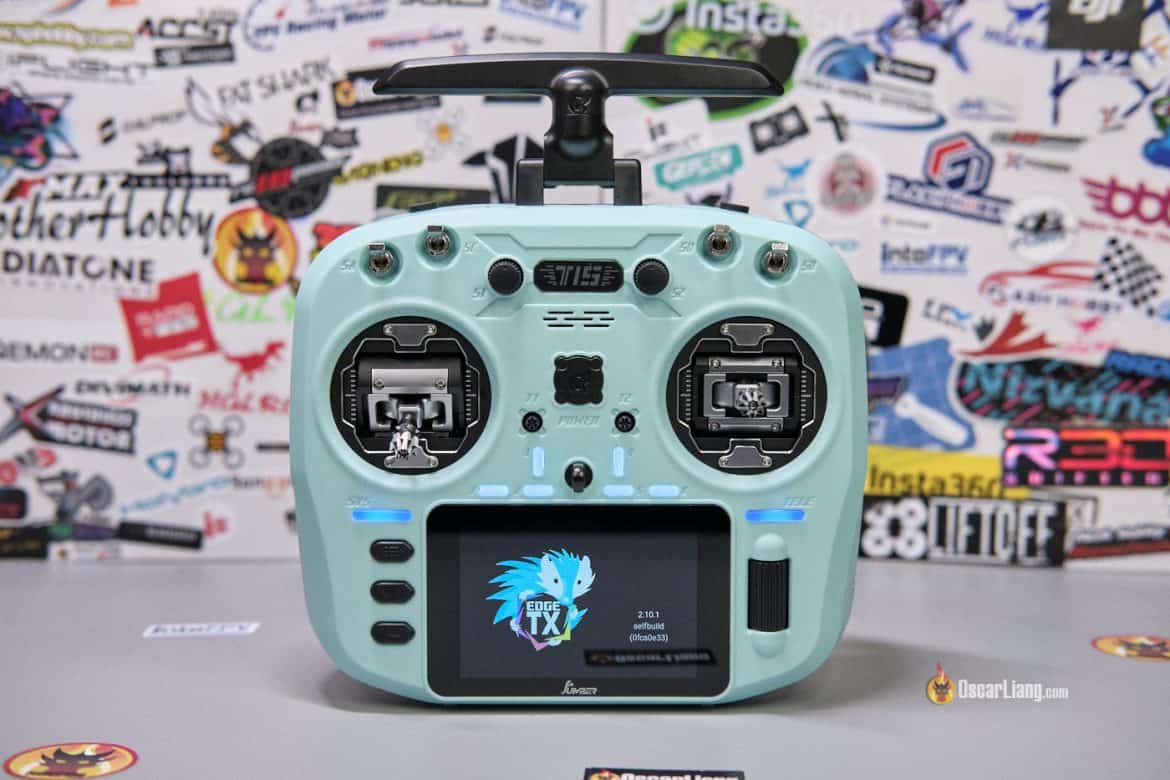

За словами Jumper, T15 поєднує найкраще з T14 та T16. Той самий корпус та ергономіка від T14, але з яскравим кольоровим сенсорним екраном, як у T16.

3,5-дюймовий дисплей із роздільною здатністю 480×320 чітко відображає навіть дрібний текст. Екран можна переглядати та навігувати доторками пальців — зручно як вдома, так і надворі. Яскравість достатня для вулиці.

Дизайн та якість збірки​

T15 за розміром схожий на T14, але має додаткові кнопки та функції. Він значно вищий за T20S через більший кольоровий екран, проте має чистіше розташування елементів керування завдяки меншій кількості кнопок та слайдерів. Разом із тим матеріал корпусу та пластиковий регулятор, як і в T14, дає відчуття бюджетності.

T15 має квадратну форму, схожу на TBS Mambo і Radiomaster Boxer. Ергономіка наближена до повнорозмірних пультів на зразок TX16S, але дещо компактніша.

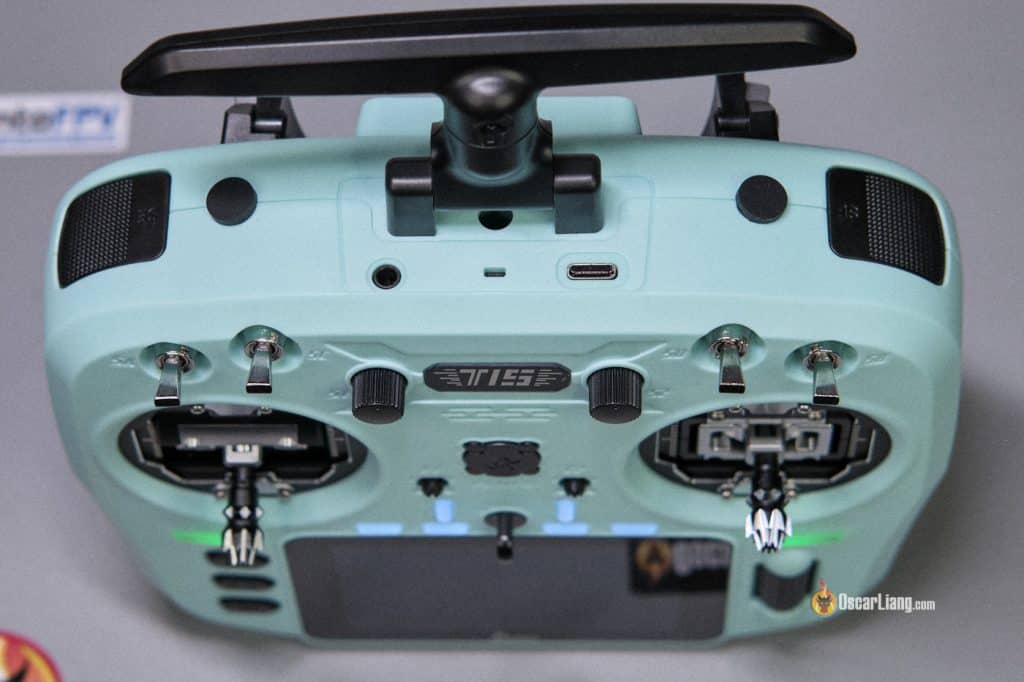

Зверху — складна рукоятка, кнопка DFU для оновлення прошивки та порт тренера.

Антена T15 незнімна, але в корпусі є місця для додаткових антенних варіантів. Можна витягнути гумові заглушки та встановити інші антенні конфігурації за потреби.

Джойстики та перемикачі​

T15 оснащений джойстиками на ефекті Холла з можливістю апгрейду до більш преміальних RDC90 за додаткові $30–40. Хоча Jumper стверджує, що RDC90 кращі, я не відчув суттєвої різниці при порівнянні.

Теоретично джойстики на датчику Холла мають служити довше за потенціометрові (як RDC90), але зазвичай пульт встигнеш змінити до того, як вони зношуються. Більшості користувачів, особливо початківцям, я рекомендую доступніші джойстики на ефекті Холла — вони плавні, точні та зручні як для thumber'ів, так і для тих, хто літає щипковим хватом.

Розташування перемикачів і кнопок майже збігається з Radiomaster Boxer.

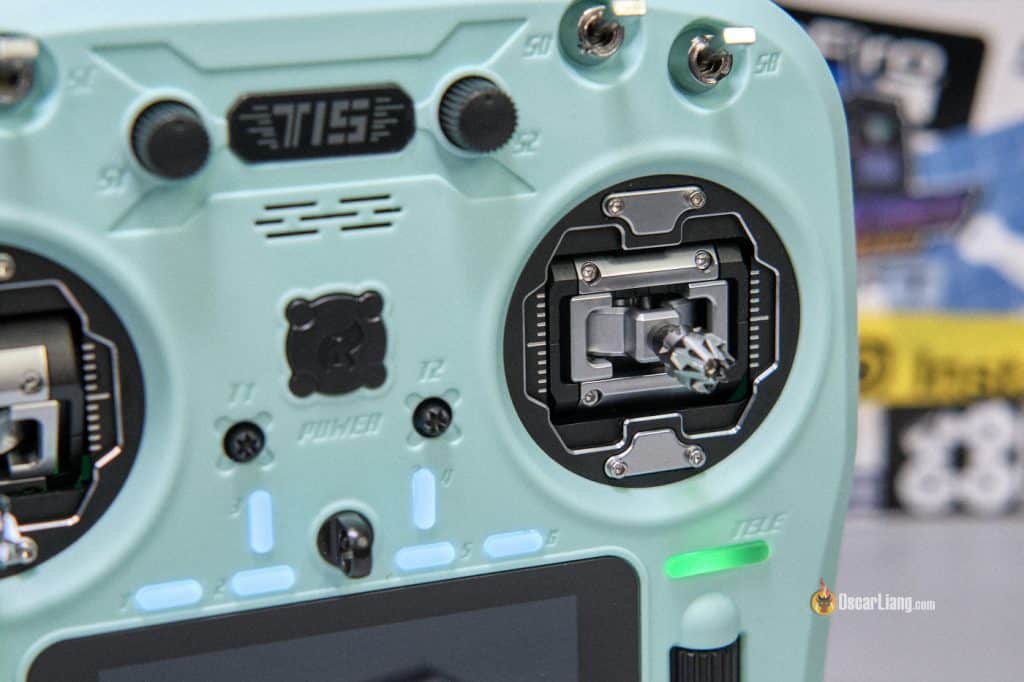

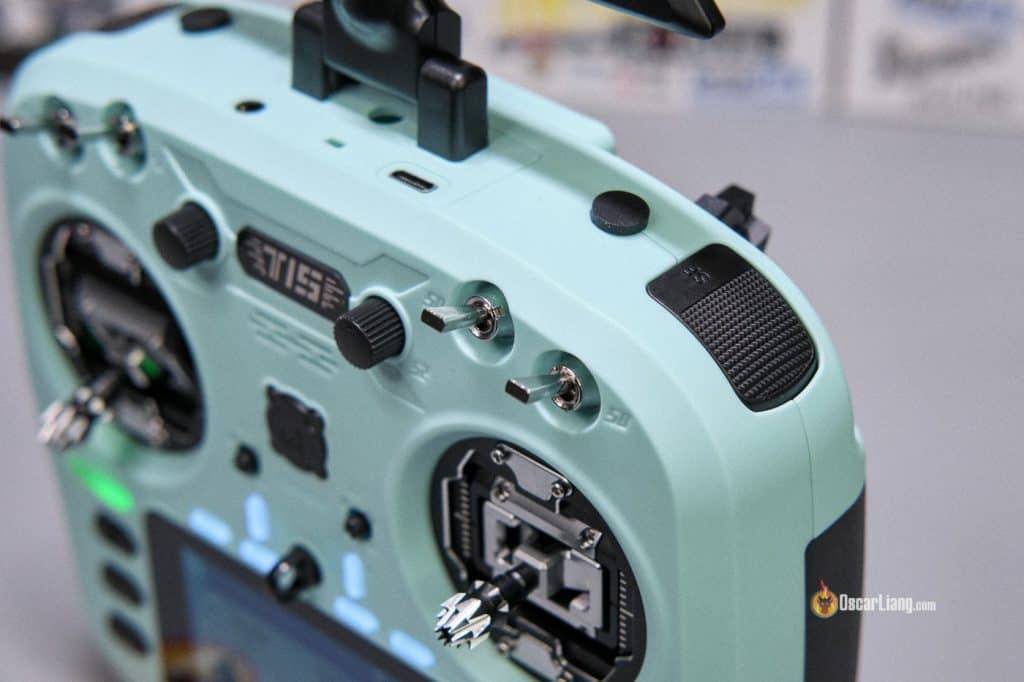

Спереду — чотири перемикачі (по одному дворежимному та трирежимному з кожного боку), два поворотних регулятори посередині та кнопка живлення між джойстиками.

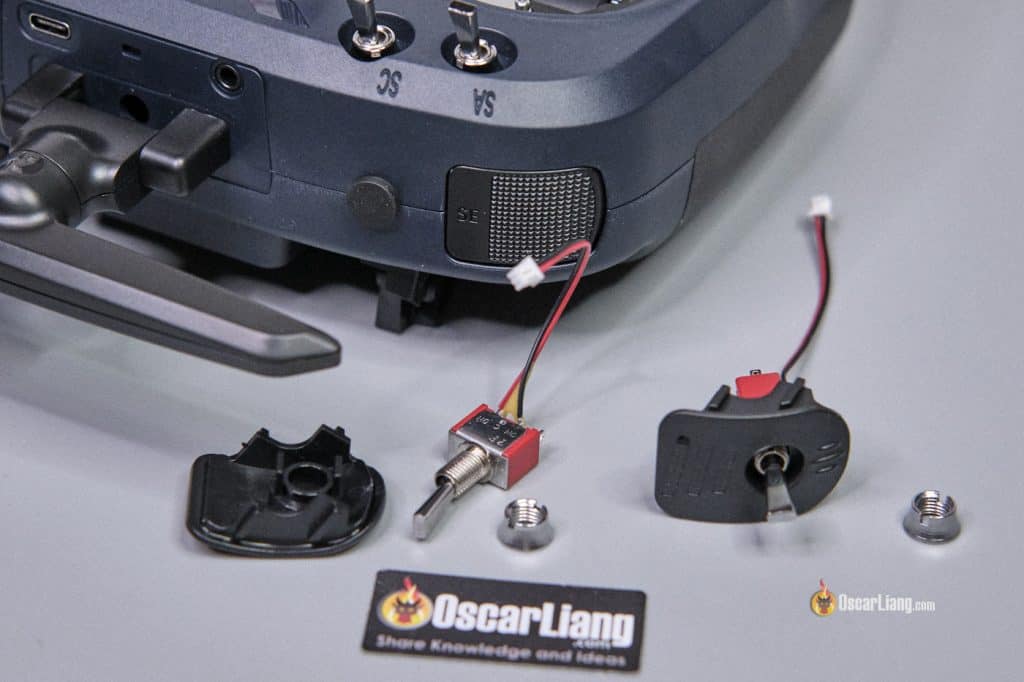

Плечові кнопки-перемикачі можна замінити на тумблери (продаються окремо).

T15 також має шість додаткових кнопок режимів польоту з підсвіткою LED — вони відсутні у T14. Під час зарядки кнопки також слугують індикатором рівня заряду.

Ергономіка та відчуття в руці​

Пульт ергономічний із рифленими накладками на ручках, що забезпечують надійне утримання. T15 важить 538 г без акумулятора — помітно важчий за T20S (447 г) та T14 (503 г), і приблизно той самий, що й Boxer (529 г).

T15 добре збалансований, комфортний при тривалому використанні. Гачок для шийного ременя ідеально розташований — з двома елементами 21700 пульт ідеально збалансований.

Джойстики T15 мають дещо менший хід та слабший натяг пружин порівняно з Boxer. Це може подобатися thumber'ам, а hybrid pincher'и або ті, хто надає перевагу жорсткішому натягу, можуть схилитися до Boxer. Натяг регулюється при розборі пульта — це не критичний недолік.

Як і в T14, перемикачі на цьому дизайні трохи далекуваті — пальці доводиться тягнути більше, ніж на Boxer. Але до цього звикаєш.

Інші функції та можливості​

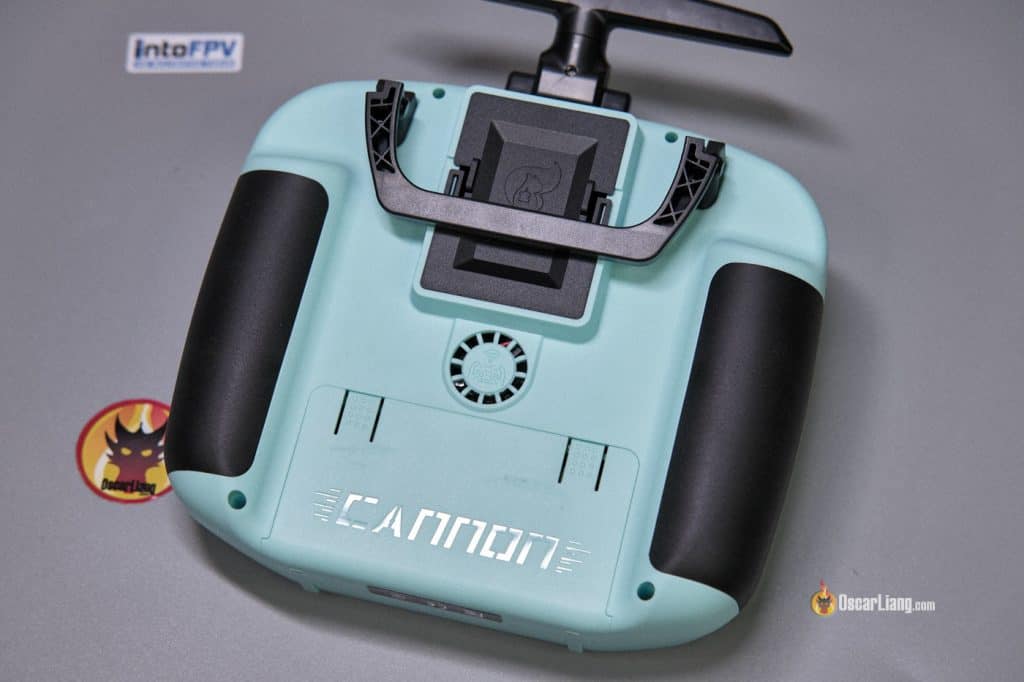

Задня панель T15 має складну рукоятку, стандартний відсік JR для Crossfire або 4in1 модуля та вентилятор для охолодження внутрішнього RF-модуля при роботі на великій потужності.

T15 дещо спростив інтерфейс керування порівняно з Radiomaster Boxer, об'єднавши дві кнопки перегортання сторінок. Пластиковий регулятор T15, попри матеріал, прокручується плавно. У Radiomaster Boxer — металевий, що відчувається преміальніше.

Споживання потужності та час роботи​

Споживання струму залежить від налаштованої потужності RF (мінімальна яскравість екрана):

  • 0,12 А — внутрішній RF-модуль вимкнено
  • 0,32 А — при 25 мВт
  • 0,45 А — при 50 мВт
  • 0,51 А — при 100 мВт
  • 0,66 А — при 250 мВт
  • 0,78 А — при 500 мВт
  • 0,89 А — при 1 Вт

Показники схожі з T14.

З елементами 21700 на 4500 мАг можна очікувати 8–9 годин при 25 мВт або близько 4 годин при 1 Вт. З елементами 18650 на 3000 мАг — близько 6 годин при 25 мВт або ~3 годин при 1 Вт. Орієнтовні дані.

Для оптимізації часу роботи можна увімкнути Dynamic Power у Lua-скрипті ExpressLRS — потужність адаптується до дальності та якості сигналу.

Акумулятор та зарядка​

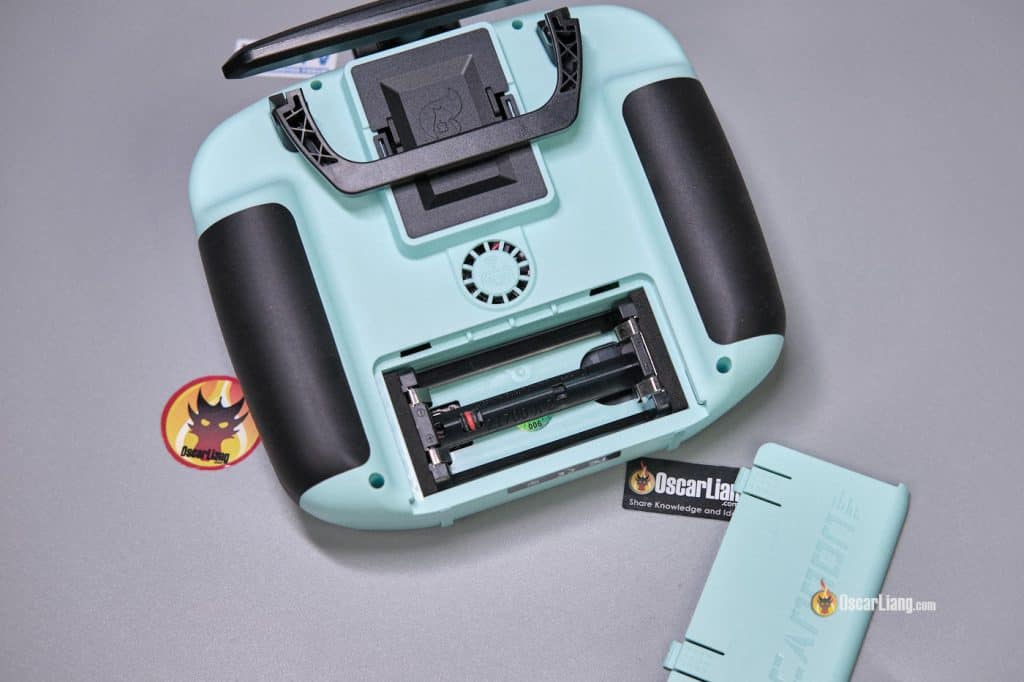

T15 комплектується тримачем для елементів 21700, але підтримує і 18650, якщо злегка зігнути металеві контакти. 2S LiPo також підійде, якщо поміститься у відсіку.

Зарядка через USB-C — зручно. Під час зарядки кнопки режимів польоту слугують індикатором. Швидкість зарядки — до 10 Вт (потрібен адаптер 5В 2А або більше). Також виправлено баг T14, коли пульт вмикався при підключенні до зарядки.

Орієнтовний час зарядки:

  • 21700 на 4500 мАг: близько 4–5 годин
  • 18650 на 3000 мАг: трохи менше 3 годин

Підтримка FPV-симуляторів​

Jumper T15 підключається plug-and-play до популярних FPV-симуляторів — Tryp, Liftoff, тощо. При підключенні автоматично розпізнається симулятором. Налаштування таке ж, як і для будь-якого іншого пульта.

Внутрішній RF-модуль​

T15 має вбудований RF-модуль ExpressLRS 2,4 ГГц із прошивкою ELRS 3.3.2. Цільовий пристрій «T-15 2G4 TX» є в останній версії конфігуратора (V1.7.2), тож можна оновити до версії 3.4.2. Також підтримується функція ELRS Backpack.

Режим Gemini T15 не підтримує, але можна встановити Gemini-модуль у задній відсік. Один із рекомендованих — BetaFPV SuperG TX: https://oscarliang.com/betafpv-superg-nano-transmitter-module/

Новачкам у ExpressLRS — детальний посібник з налаштування: https://oscarliang.com/setup-expresslrs-2-4ghz/

Прошивка пульта​

Jumper T15 поставляється з прошивкою EdgeTX — найбільш поширеною прошивкою для пультів у FPV-спільноті. Версія прошивки — «Factory Firmware», на екрані запуску відображається «2.10.1 Self Build». Ціль прошивки — edgetx-T15.

Примітна особливість T15 — відсутність слота для SD-картки. Натомість є вбудована пам'ять 2 ГБ (1,8 ГБ доступно) для зображень моделей, аудіофайлів та резервних копій налаштувань. Не потрібно купувати SD-картку окремо.

Доступ до пам'яті через USB-C: підключіть кабель при активному пульті, виберіть «USB Storage (SD)».

Хоча прошивку міняти при отриманні не обов'язково, це можна зробити двома методами з моєї інструкції: https://oscarliang.com/flash-edgetx/

Тестування вихідної потужності​

Виміри потужності внутрішнього модуля Jumper T-15:

Рівні потужності25 мВт50 мВт100 мВт250 мВт500 мВт1 Вт
Внутрішній модуль T1554 мВт103 мВт215 мВт429 мВт615 мВт1,04 Вт

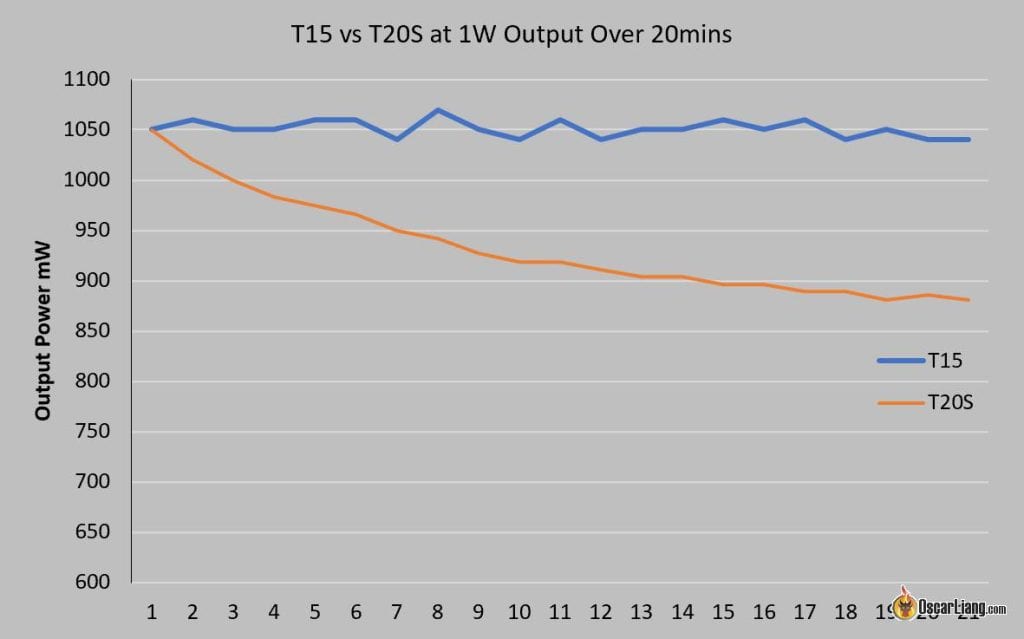

Виміри виконано за допомогою ImmersionRC Power meter V2. Після 20 хвилин роботи на максимальній потужності 1 Вт — стабільно 1,04 Вт, що свідчить про ефективну систему охолодження.

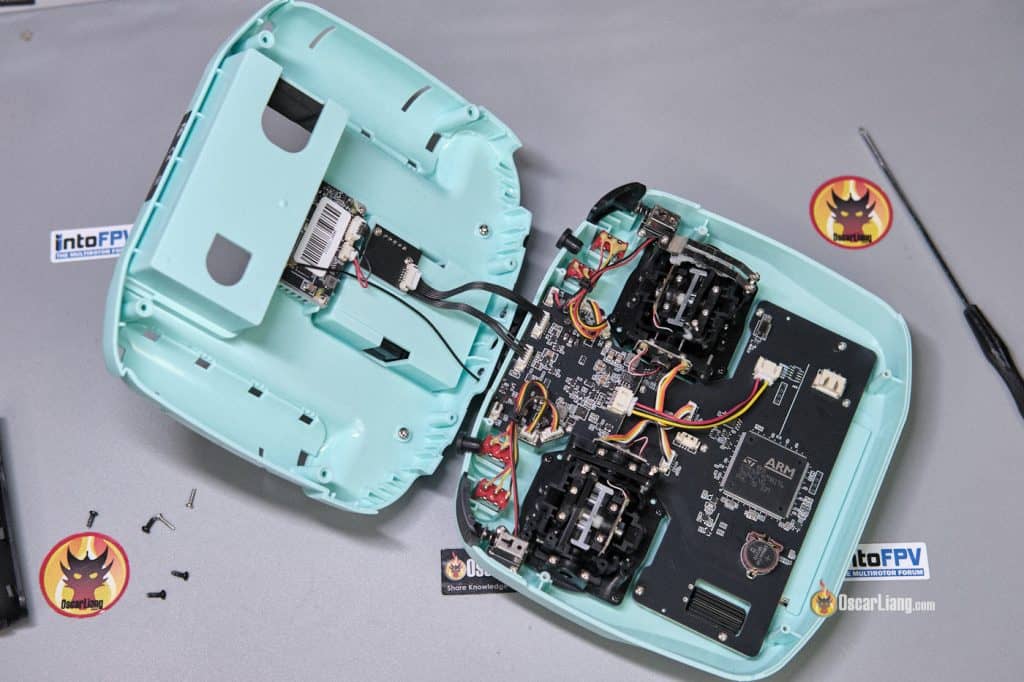

Розбирання та внутрішній дизайн​

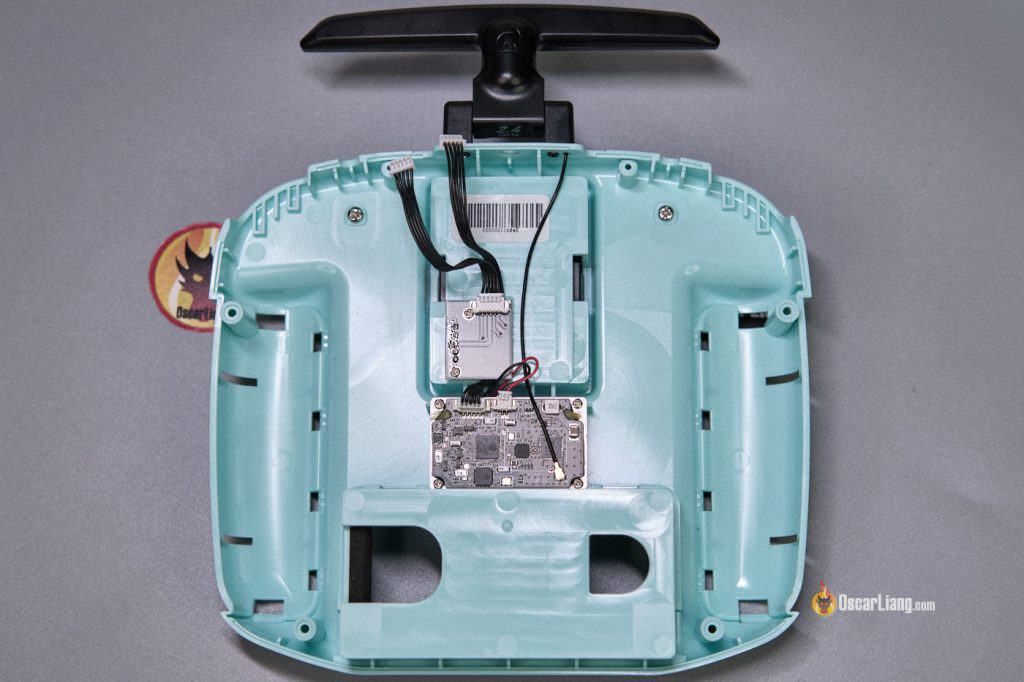

Розібрати T15 просто — лише шість гвинтів утримують передній та задній корпуси.

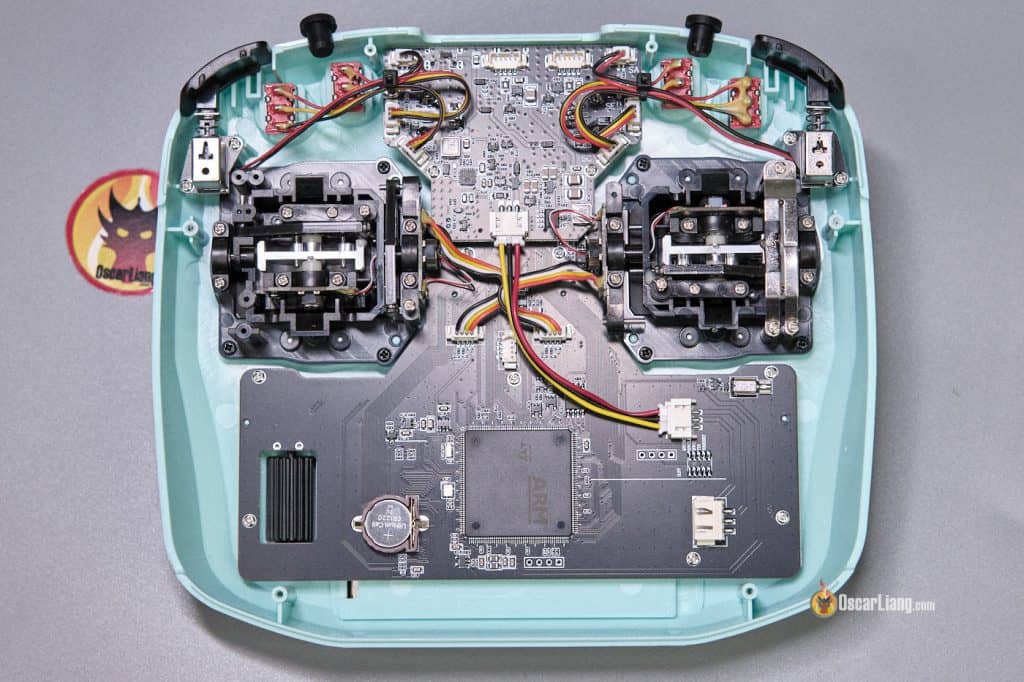

Внутрішній дизайн PCB практично ідентичний T14. Всі проводи — силіконові, більшість компонентів підключені через роз'єми, що спрощує ремонт та технічне обслуговування.

Висновок​

Jumper T15 робить практично все, що Jumper T16 та Radiomaster TX16S, але у більш компактному форм-факторі Boxer та T14. За лише $20 більше за Boxer ви отримуєте яскравий кольоровий сенсорний екран — і це дуже вагома перевага для багатьох.

Придбати Jumper T15:

T15 — збалансований пульт із чудовим співвідношенням ціни та якості. Підходить як для початківців, так і для досвідчених пілотів завдяки зручному інтерфейсу та якісним джойстикам. Матеріали залишають бажати кращого, проте баланс між функціями та вартістю — вдалий.
