Гідроізоляція електроніки FPV-дронів — посібник із застосування силіконового конформного покриття
5 травня 2023 року

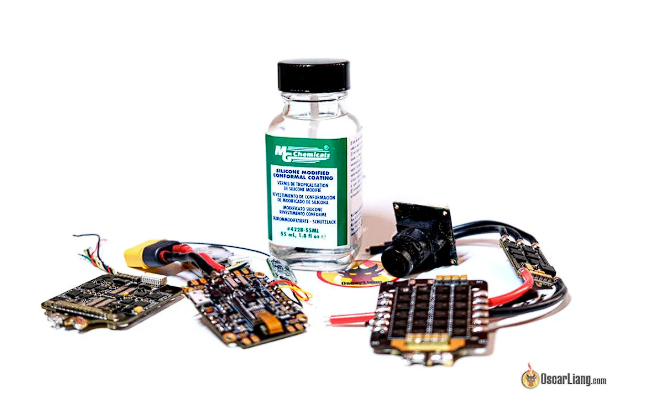

Водонепроникність має важливе значення для продовження терміну служби електроніки у FPV-дроні. Найпоширенішим методом її досягнення є конформне покриття. Захищаючи ваші компоненти від вологи та хімічних пошкоджень, ви можете забезпечити придатність дрону до польотів в екстремальних умовах.
Деякі посилання на цій сторінці є партнерськими. Я отримую комісію (без додаткових витрат для вас), якщо ви робите покупку після натискання одного з цих партнерських посилань. Це допомагає підтримувати безкоштовний контент для спільноти на цьому веб-сайті. Будь ласка, прочитайте мою Політику щодо партнерських посилань аби дізнатися більше. [Від перекладачів — ми пододавали у текст посилання на українські магазини. Вони нам нічого не платили за це, а дарма] 😂
Зміст
Де купити силіконове конформне покриття?
Нанесення силіконового конформного покриття на друковану плату
Як видалити силіконове покриття?
Запобігання застряганню кришки
Що робити, якщо ви врізалися у воду?
Історія редагування
Що таке конформне покриття?
Конформне покриття — це тонка захисна плівка, яка прилягає до контурів друкованої плати (PCB). Це покриття створює шар ізоляції на компонентах і паяних з’єднаннях друкованої плати, запобігаючи потенційному короткому замиканню.
Навіть якщо ви не плануєте літати своїм дроном над водою або в сніг чи дощ, гідроізоляція електроніки все одно буде корисною для нього. Конформне покриття служить запобіжним засобом проти вологи від мокрої трави чи листя, які можуть контактувати з дроном під час посадки чи падіння. Захищаючи від цих потенційних небезпек, конформне покриття допомагає запобігти замиканням на відкритих паяних з’єднаннях і подовжує термін служби електроніки вашого дрона.
Попередження: Конформне покриття може бути канцерогеном, тому уникайте вдихання його випарів і забезпечте хорошу вентиляцію під час його нанесення.
Види гідроізоляції
Існує два популярних рішення для гідроізоляції електроніки дронів: силікон і акрил.
Головною перевагою акрилового покриття є легкість його видалення. Швидко пропалити покриття можна паяльником. Однак зворотною стороною тут є недостатня довговічність такого покриття, оскільки багато компонентів квадрокоптера, наприклад відеопередавачі, можуть випромінювати істотну кількість тепла, якого може бути достатньо, аби розплавити акрилове покриття.
Тому для квадрокоптерів або моделей на радіоуправлінні в цілому кращим вибором є силіконове покриття. Воно може витримувати вищі температури, ніж акрил.
Де придбати силіконове конформне покриття?
Я рекомендую використовувати силіконове конформне покриття MG Chemicals [на жаль, на Розетці станом на зараз доступна лише аерозольна версія, нижче автор пояснює, у чому її вади] для гідроізоляції електроніки вашого дрона FPV. Хоча існують інші альтернативи, цей продукт довів свою ефективність і вважається золотим стандартом серед хобістів.

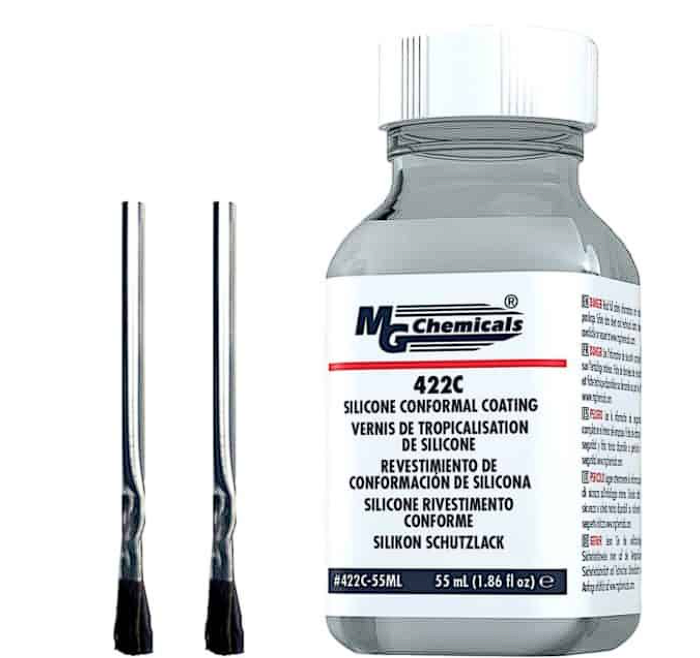

Ви можете придбати MG Chemicals Silicone Conformal Coating 422C на Amazon: https://amzn.to/3nkSWyb. Зауважте, що посилання було оновлено у новій версії.
Доступні дві версії: одна без УФ-індикатора, інша з індикатором. Варіант з УФ-індикатором флуоресціює під ультрафіолетовим світлом, що робить його надзвичайно зручним для перевірки цілісності покриття. Наполегливо рекомендуємо вам цей вид індикації!

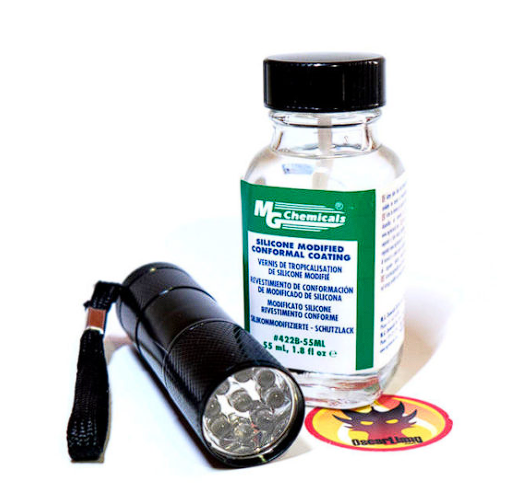

Щоб перевірити якість покриття, ви можете придбати недорогий УФ-ліхтарик на Amazon: https://amzn.to/3vbOR2b .

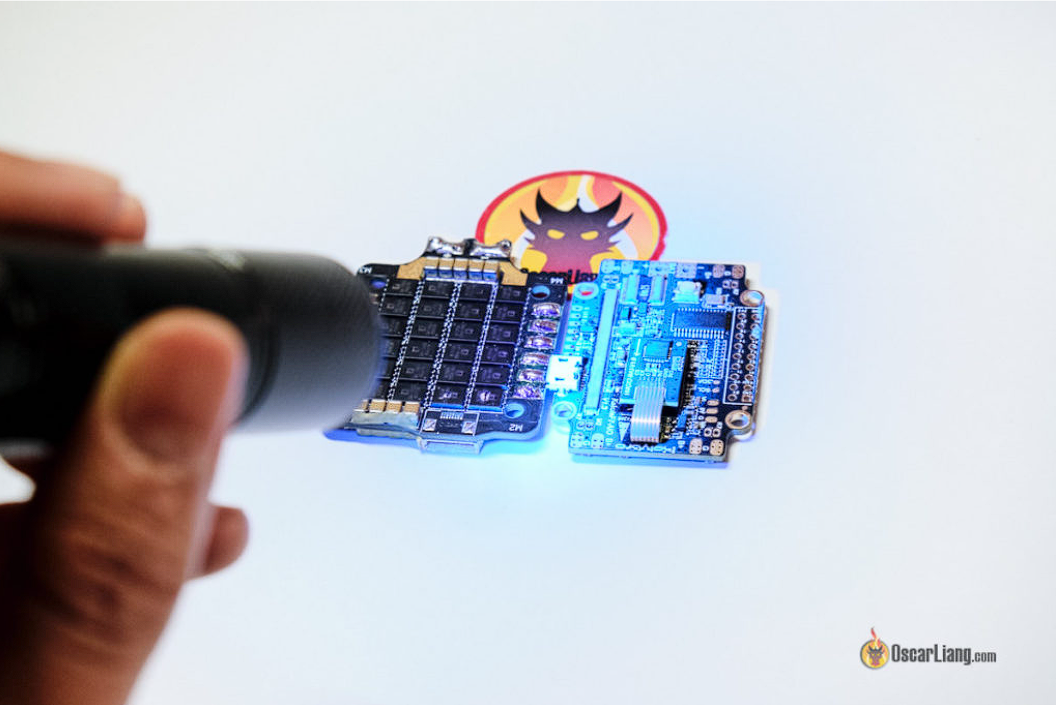

Ліва дошка НЕ має конформного покриття, тоді як права дошка має покриття — на що вказує світіння під ультрафіолетовим світлом.
Що стосується конформного покриття для електроніки FPV-дронів, для нього не потрібно багато матеріалу. Пляшки об’ємом 55 мл (доступна на Amazon приблизно за 20 доларів США) має вистачити на кілька десятків дронів. Її вистачить на роки для середньостатистичного пілота. Пляшка поставляється із пензликом тику «лакувальний пензлик для нігтів», прикріпленим до кришки для зручного нанесення.
Уникайте аерозольної версії (спреїв), оскільки він може потрапити на компоненти, які ви не хочете покривати, такі як роз’єми та кнопки, що може призвести до їх несправності. Спрей також ускладнює досягнення рівномірного покриття через недостатню точність. Найкращим способом є нанесення покриття пензлем.

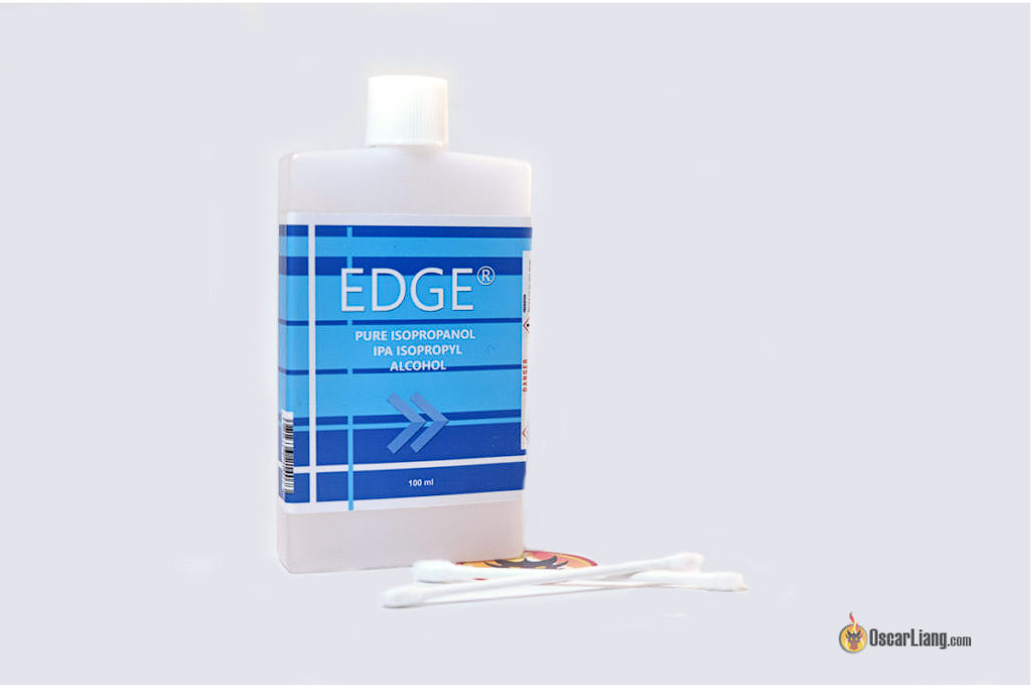

Нарешті, рекомендую придбати ізопропіловий спирт (спирт для протирання) аби очищати електроніку перед нанесенням покриття та для видалення покриття, якщо це буде необхідно.
- Amazon: https://amzn.to/3gBL6yW
Підготовка
Найкраще нанести конформне покриття на дрон, який ви вже зібрали, оскільки покриття на контактних майданчиках може ускладнити пайку пізніше. Якщо ви плануєте зробити водонепроникним новий дрон, спершу завершіть його збір та випробуйте його, аби переконатися, що всі компоненти функціонують правильно. Тільки після цього слід наносити конформне покриття. Не забудьте повторно нанести покриття на будь-яке паяне з’єднання, якщо ви повторюєте пайку на квадрокоптері.
Для старих дронів — подумайте про видалення будь-яких стрічок і термоусадок, що покривають друковані плати. Перед нанесенням конформного покриття ретельно очистіть електроніку, аби видалити будь-який бруд. Для цього добре підійде стара зубна щітка та ізопропіловий спирт.
Нанесення силіконового конформного покриття на друковану плату
Наносячи силіконове конформне покриття на вашу плату, зосередьтеся на покритті відкритих металевих поверхонь, зокрема контактів мікрочіпів, паяльних майданчиків, паяних з’єднань та будь-яких ділянок, які можуть проводити електрику у вологому стані. Однак будьте обережні, щоб не замастити такі компоненти, як:
- Контролер польоту: кнопка завантаження, порт USB, барометр.
- Камера FPV: датчик зображення.
- VTX: кнопка перемикання каналу.
- RX: кнопка біндування.

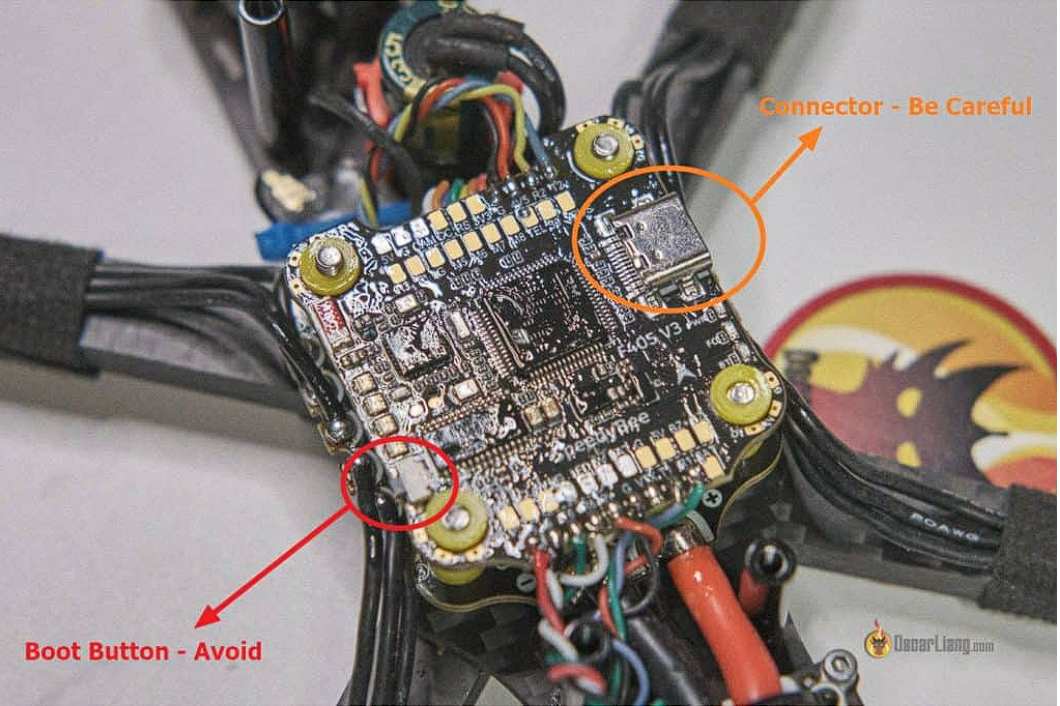

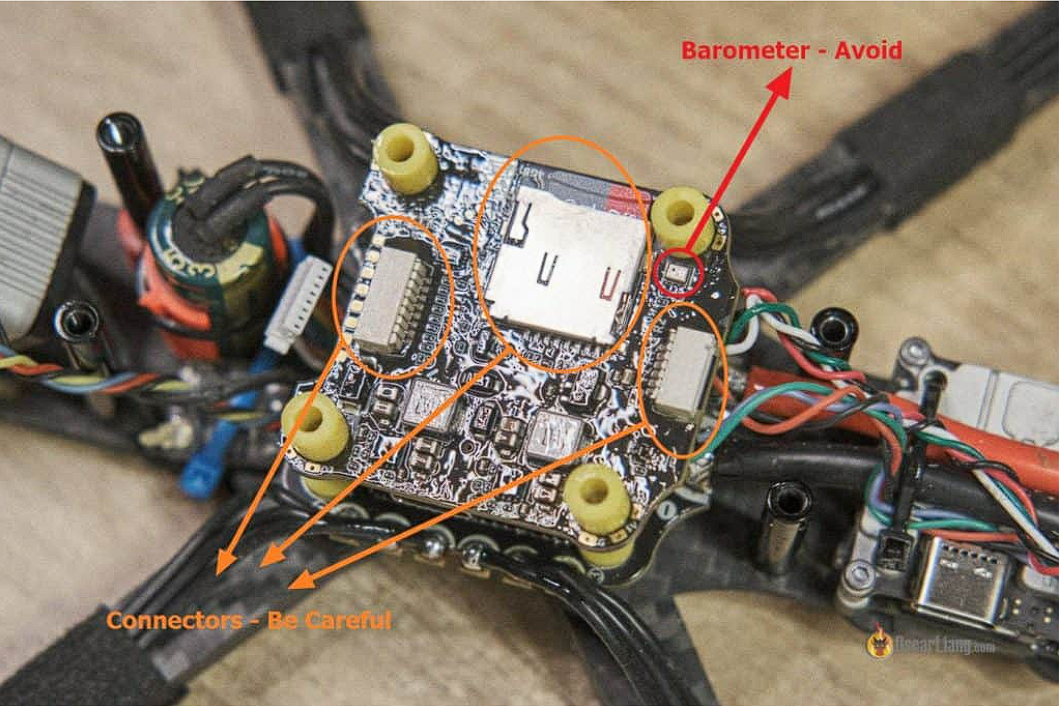

[Червоним] «Кнопка завантаження — уникайте (обмащувати її покриттям)»
[Помаранчевим] «Конектори — будьмо уважні!»
[Червоним] «Барометр — уникайте (обмащувати покриттям))»

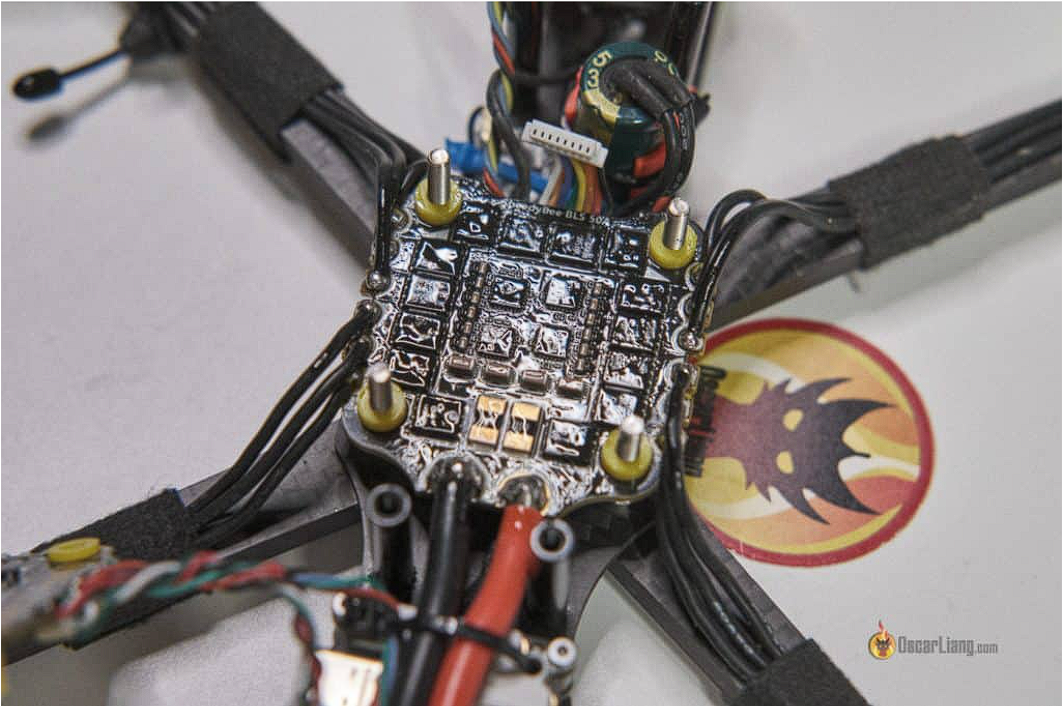

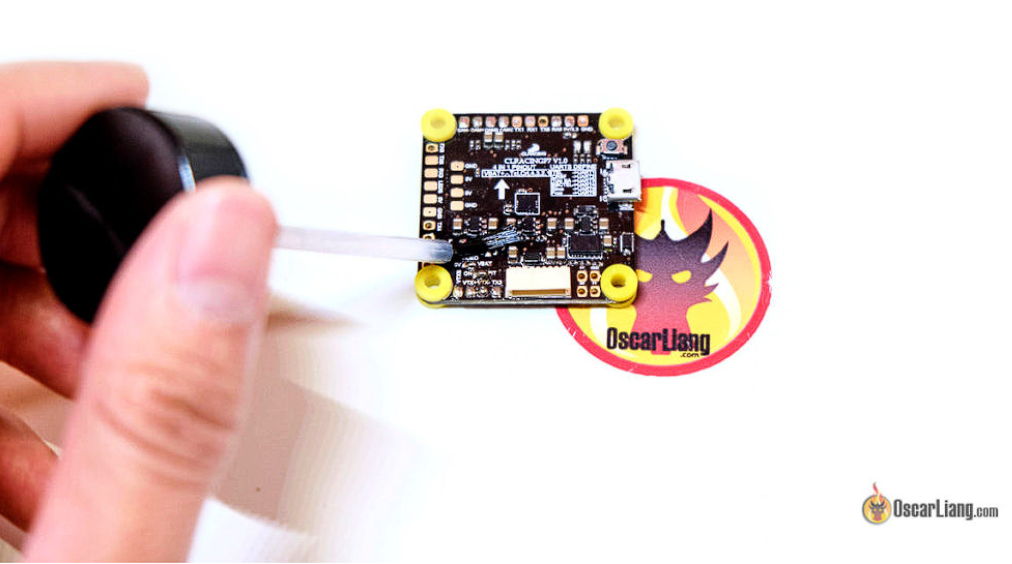

Нанесіть конформне покриття, як лак для нігтів, рівномірно змастивши його, щоб створити блискучий захисний шар.

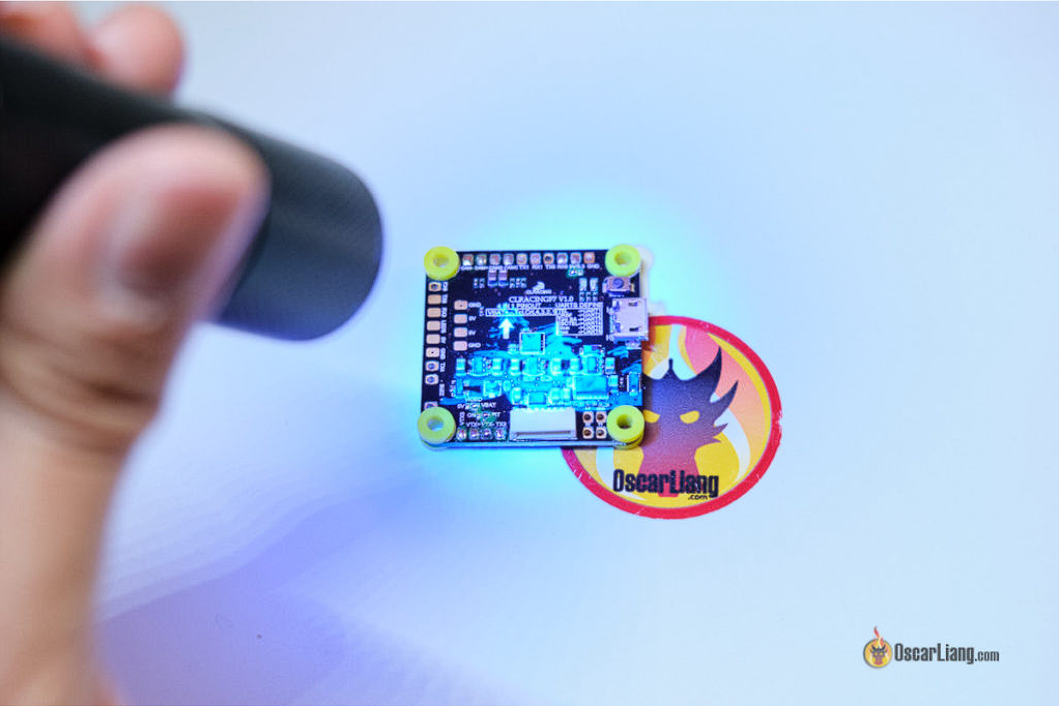

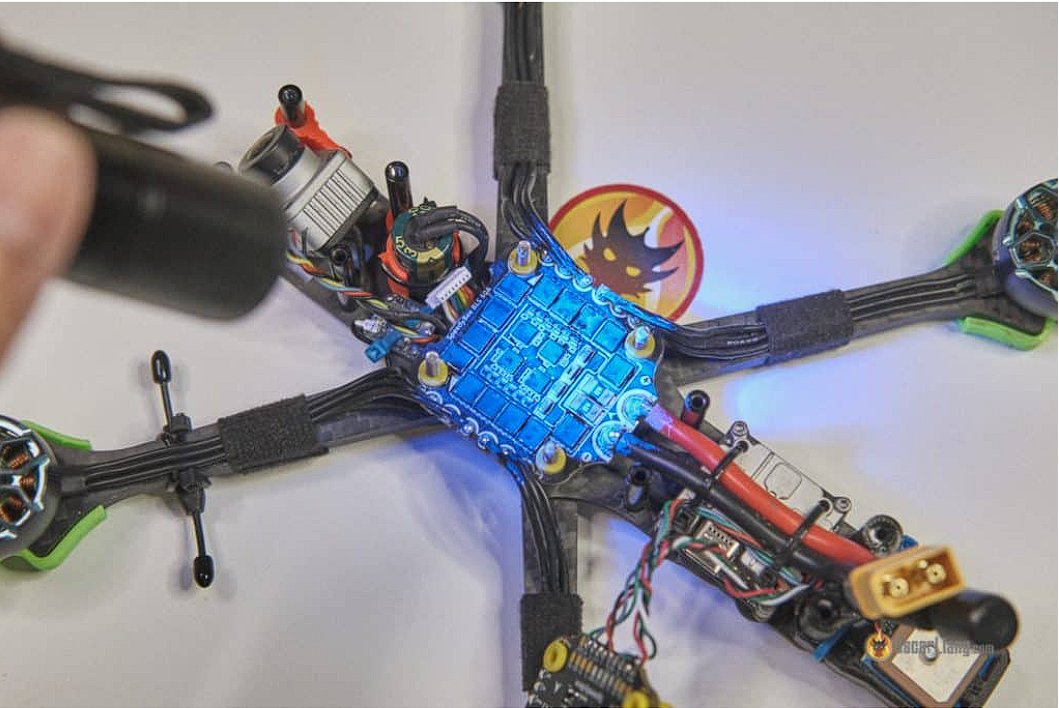

Щоб перевірити цілісність покриття, використовуйте УФ-підсвітку. Покриття містить УФ-індикатор, який флуоресціює під дією ультрафіолетового світла. Це дозволяє легко побачити, де його нанесено, і чи потребують якісь ділянки додаткового покриття. Переконайтеся, що покриті ділянки мають рівномірне світіння.
Дайте конформному покриттю висохнути протягом приблизно 30 хвилин, але подумайте про те, щоб дати йому висохнути протягом ночі — аби все просохло, перш ніж запускати дрон. Як правило, достатньо одного шару, але якщо ви вважаєте, що потрібно більше покриття або якщо ви пропустили деякі ділянки, ви можете нанести інший шар для кращого захисту.
Як видалити силіконове покриття?

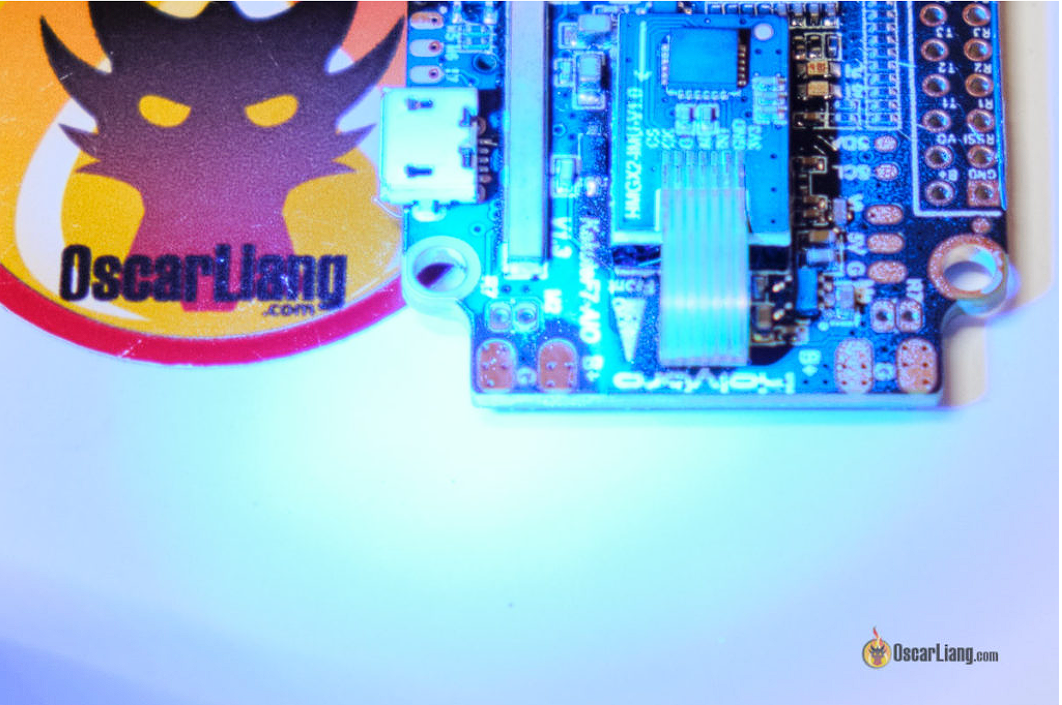

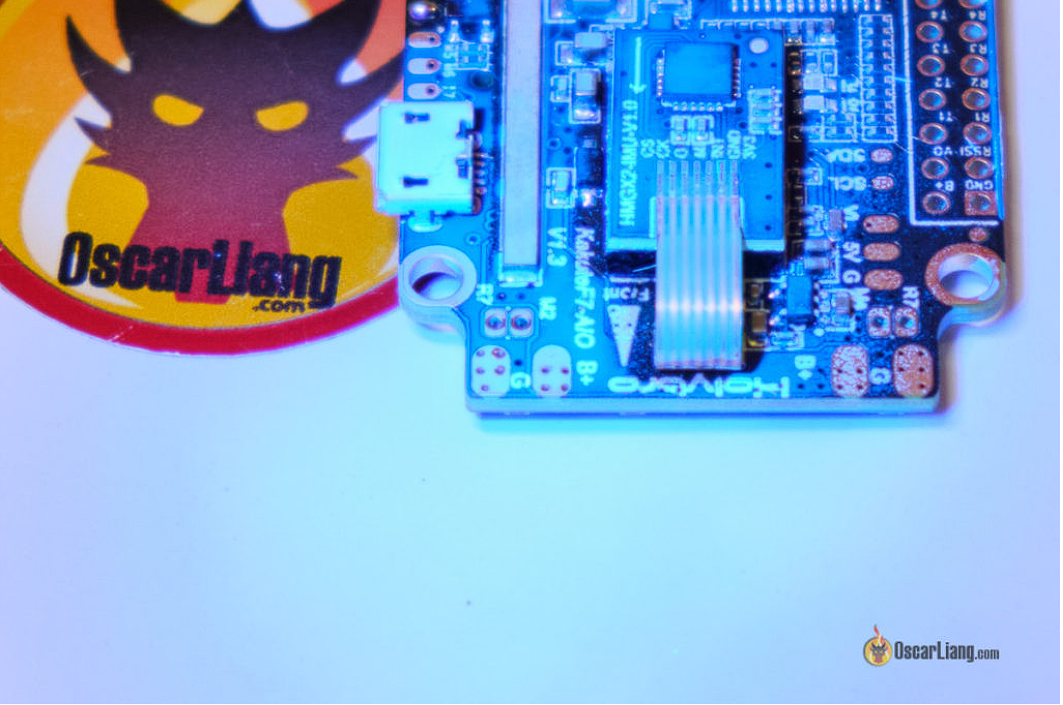

Якщо ви випадково покрили контактні площадки або з будь-якої іншої причини вам потрібно видалити силіконове конформне покриття, ви можете скористатися ізопропіловим спиртом і щіткою (або ватним диском). Також покриття можна випалити гарячим паяльником.
Деякі контролери польоту (FC) і електронні контролери швидкості (ESC) попередньо покриті силіконовим покриттям. Однак покриття методом напилення може бути нерівним і оминати певні потрібні ділянки.
Щоб зняти покриття:

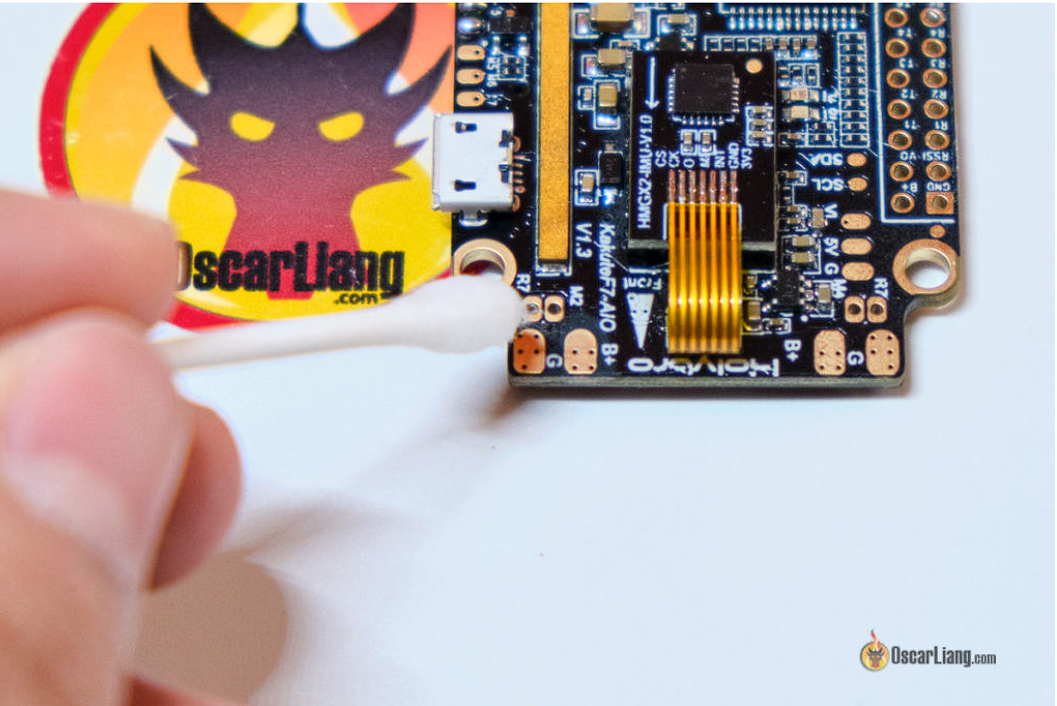

- Візьміть ватну паличку і занурте її в ізопропіловий спирт.
- Обережно протріть змоченою спиртом ватною паличкою друковану плату — у тому місці, де ви хочете видалити покриття.
- Щоб видалити тонкий шар покриття, знадобиться лише кілька потирань.
Якщо вам потрібно видалити все покриття з друкованої плати, виконайте такі дії:
- Занурте всю плату в ізопропіловий спирт.
- Обережно протріть плату м’якою зубною щіткою, щоб розчинити покриття.
- Дайте платі повністю висохнути, перш ніж використовувати її знову.
Професійні поради
Щоб запобігти пошкодженню роз’ємів, вставте [кабелі та конектори у] всі роз’єми перед нанесенням покриття. Це гарантує, що покриття не зіпсує контакт всередині роз’єму.
Майте на увазі, що силіконове покриття можна спалити паяльником. Якщо ви повторно припаюєте щось, не забудьте повторно нанести конформне покриття на перероблену ділянку.
Щоб заповнити невеликі щілини, наприклад між конденсаторами та резисторами, спробуйте продути покриття стисненим повітрям (але не дуже близько, інакше ви самі собі створите пекло).
Запобігання застряганню кришки
Перш ніж закривати пляшку з конформним покриттям, очистіть край паперовим рушником, щоб видалити будь-які залишки. Силіконове покриття діє як клей, і кришка може застрягти, якщо на ободі залишиться покриття.
Якщо ви не можете зняти кришку, спробуйте ці поради:
- Обережно нагрійте кришку за допомогою фена або теплового пістолета (на слабкому вогні, щоб не розплавити пластик).
- Постукайте по краю кришки ножем для масла або об стіл, щоб зламати затверділе покриття по краю.

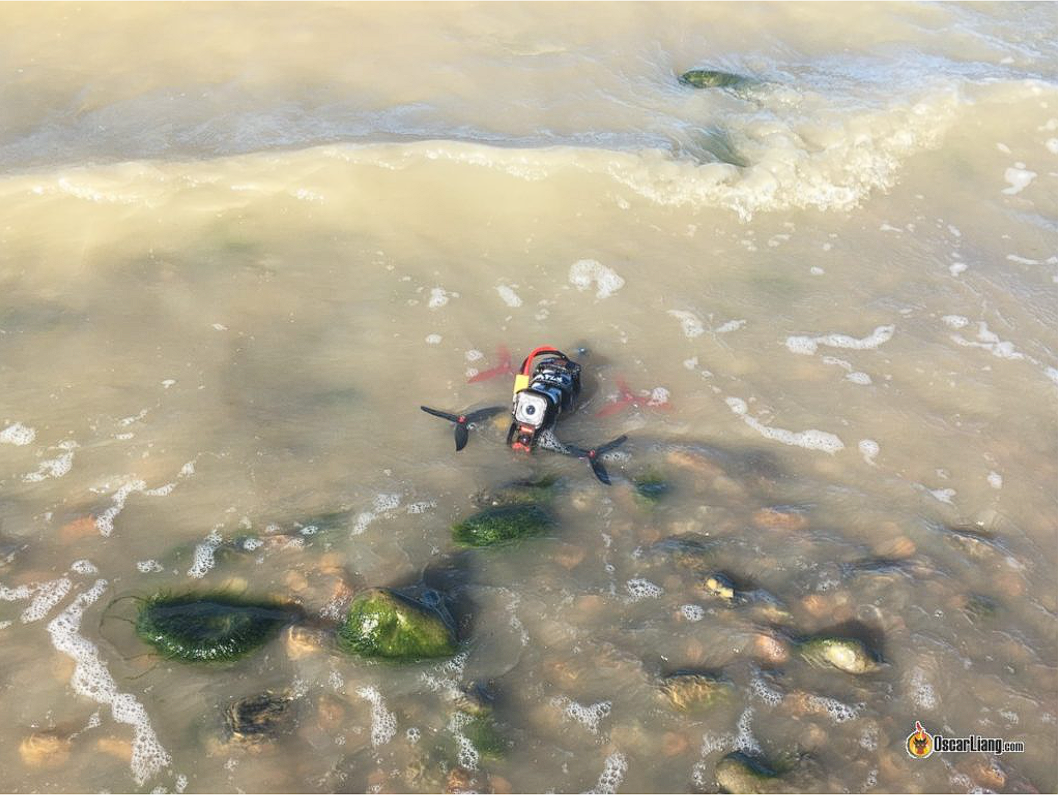

Що робити, якщо ваш дрон впав у воду?
Якщо ваш дрон впав у воду, виконайте такі дії:
- Якнайшвидше вийміть дрон із води та негайно від'єднайте акумулятор.
- Промийте дрон дистильованою водою, щоб видалити мінеральні солі. Ще краще чистити ізопропіловим спиртом (НЕ двигуни, а електроніку).
- Дайте дрону повністю висохнути. Використання рису непрактично; натомість використовуйте фен або вентилятор і дайте йому висохнути принаймні день.
Висновок
Гідроізоляція електроніки вашого FPV-дрона силіконовим конформним покриттям має важливе значення для продовження терміну служби та захисту від пошкоджень, пов’язаних із вологою. Дотримуючись порад і процедур, викладених у цьому посібнику, ви зможете надійно забезпечити, безперервне функціонування вашого дрона і його готовність до вашої наступної пригоди. Щасливого польоту.
Історія редагування
- Лютий 2019 — посібник створено
- Травень 2023 — оновлено посилання на продукти, додано ще кілька зображень для інструкцій.
