Режим Acro проти режиму самовирівнювання (Self-Level)
26 грудня 2017 року
Коли справа доходить до польоту на мультикоптерах, зазвичай ми використовуємо два основних режими польоту. Один — режим Acro, а інший — режим самовирівнювання (Self-level).
Деякі посилання на цій сторінці є партнерськими. Я отримую комісію (без додаткових витрат для вас), якщо ви робите покупку після натискання одного з цих партнерських посилань. Це допомагає підтримувати безкоштовний вміст для спільноти на цьому веб-сайті. Будь ласка, прочитайте нашу Політику партнерських посилань для отримання додаткової інформації.
Зміст
Що таке режим самовирівнювання?
Чому треба літати в режимі Acro?
Скільки часу потрібно для вивчення режиму Rate / Acro
Польоти в режимі Line of Sight (прямої видимості)
Як увімкнути режим Acro у Betaflight?
Що таке режим самовирівнювання?
У режимі самовирівнювання, коли ви відпускаєте стік пульта, дрон повертається у вирівняне положення. Це ніби якась невидима рука, яка постійно тримає дрон у вирівняному положенні, коли ним не керує пілот.
У Betaflight є 2 різні режими самовирівнювання: режим Angle / «Кут» та режим Horizon / «Горизонт». Між цими режимами є невелика різниця.
Режим Angle / «Кут»
У режимі Angle / «Кут» стік контролює кут нахилу вашого літального апарату. При переведенні стіка крену/тангажа в максимальне положення дрон також досягне максимального дозволеного кута нахилу (визначеного користувачем) і він не перевернеться. Коли ви відпустите стік назад в центральне положення, літальний апарат також вирівняється. Це дуже корисно для польотів у тісних просторах, наприклад всередині будинку.
Режим Horizon / «Горизонт»
Так само, як і режим Angle / «Кут», режим Horizon / «Горизонт» тримає літальний апарат у рівному положенні, коли немає даних про відхилення стіків. Але дрон зробить сальто (перевернеться), коли стік буде повністю відхилений. Однак виконання акробатичних польотів в цьому режимі більше схоже на дитячу гру типу «нажав кнопку - літак зробив сальто». Тут на допомогу приходить режим Acro…
Що таке режим Acro?
Режим Acro також відомий як manual [ручний] режим і режим rate [швидкості, коефіцієнтів]. Режим Acro не вирівнює літальний апарат автоматично, він збереже положення крену і тангажа, коли ви відпустите стік. Тому пілоту доведеться постійно вручну регулювати квадрокоптер, щоб він не втратив контроль і не врізався в землю (звідси назва “ручного” режиму).
У режимі Acro ви стіками регулюєте кутові швидкості обертання дрона навколо осей, на відміну від режиму Angle / «Кут». Це означає, що, коли ви переводите стік тангажа вперед і утримуєте його в такому положенні, дрон продовжить обертатися з постійною швидкістю [прим. пер.: відхилення стіка задає кутову швидкість обертання дрона]; в режимі ж самовирівнювання дрон просто залишається під кутом [прим. пер.: відхилення стіка задає значення кута, з яким летітиме дрон]. Щоб повернутися в рівне положення, вам доведеться перемістити стік в протилежному напрямку.
Щоб підсумувати відмінності:
Режими Angle та Horizon:
-
Використовують обидва датчики гіроскопа та акселерометра.
-
Літальний апарат тримається рівно, коли стіки не відхилені.
-
Дані про положення стіку тангажа і крену визначають, на який кут літальний апарат повернеться навколо заданої осі.
Режим Rate / Acro:
-
Використовує лише датчик гіроскопа.
-
Потрібно рухати стіком, щоб припинити обертання і вручну повернутися в рівне положення.
-
Дані про положення стіку тангажа і крена визначають, як швидко літальний апарат обертається навколо осей.
Чому треба літати в режимі Acro?
Режим самовирівнювання легший для початківців завдяки передбачуваній поведінці: відпустіть стік, і ваш дрон просто вирівняється. Але повірте мені, режим Acro — це єдиний спосіб керувати міні-квадрокоптером у FPV.
Моя порада початківцям — якнайшвидше переходьте в режим Acro!
Ось деякі з переваг польоту в режимі Acro:
-
Найбільша перевага — в режимі Acro ви отримуєте більш плавне і точне керування дроном. У режимі самовирівнювання вам потрібно «боротися» з датчиком акселерометра [ACC - accelerometer] і постійно утримувати стік, оскільки дрон вирівнюється, коли ви відпускаєте стік. В режимі Acro вам не потрібно утримувати стіки, натомість вам потрібно лише робити невеликі та чіткі коригування, що робить ваш політ більш плавним.
-
Режим Rate / Acro чудово підходить для таких акробатичних фігур, як сальто [flip] і «бочка» [roll]. Цей режим дозволяє виконувати такі трюки швидко й повільно, що може бути більш візуально привабливим, ніж перекиди типу «моргнув-і-втратив» в режимі Horizon.
-
Як тільки ви осягнете суть, управління в режимі Rate / Acro стане насправді більш інтуїтивним, плавним і природним.
-
Завдяки тому, що акселерометр вимкнено, характеристики польоту більш стабільні з меншою кількістю коливань і раптових “стрибків” дрона у повітрі. Це робить режим Acro кращим вибором для аерозйомки, особливо якщо не використовувати підвіси для камери.
-
Використання на один датчик менше означає на одну точку несправності менше. Крім того, вимкнувши акселерометр, ви можете вивільнити потужність обробки даних польотним контролером (FC) для більшого часу циклу або для інших периферійних пристроїв.
Коли ви вперше пробуєте літати в режимі Rate / Acro це схоже на те, що ви керуєте ляльковим клоуном, який їде на моноколесі і балансує м’ячем на своїй голові! Властива для цього режиму нестабільність може призвести до дорогих аварій, і через це режим Rate / Acro може відлякувати новачків.
Але ви отримаєте велике почуття задоволення, коли почнете опановувати цей режим. І коли ви почнете виконувати трюки, ви дійсно відчуєте, що чогось досягаєте.
Деякі люди використовують перемикач, щоб повернутися до режиму самовирівнювання, коли панікують у режимі Acro. І це можна вибачити, але лише до певного моменту! Замість того, щоб тренуватися швидко використовувати перемикач, я вважаю, що навчитися літати в режимі Acro весь час і відновлювати контроль після сумнівної ситуації — це краща навичка, яку варто розвивати в довгостроковій перспективі.
Перегляньте наш підручник з управління FPV-дронами.
Отже, як мені зависати?
Ні! Ми не “зависаємо”! :) [прим.пер.: автор використовує слово hover, яке має декілька значень: парити, зависати; вагатися, зволікати.]
Ну… ми вагаємося, але нам не варто “зависати” під час FPV польоту. Я знаю, легко запанікувати та просто покластися на програмне забезпечення, щоб вирівняти квадрокоптер, але це сповільнить ваш навчальний прогрес у довгостроковій перспективі. Також легко визначити FPV-відео, коли пілот використовує режим Angle / «Кут»: вони виглядатимуть уривчасто без тієї плавності, яку можна отримати в режимі Acro.
Ви повинні тренуватися, щоб звикнути зависати в режимі Acro, запам’ятовувати кут нахилу камери та місце на екрані, де з’являється горизонт, коли квадрокоптер вирівнюється.
Скільки часу потрібно для вивчення режиму Rate / Acro
Освоєння режиму Rate / Acro не відбувається за одну ніч. Початківцям варто налаштуватися на те, що ви декілька разів зазнаєте аварій, перш ніж опануєте цей режим. Це може бути неприємно, тому, якщо є можливість, ми радимо вам спочатку попрактикуватися на симуляторі.
Дуже допоможе використання витривалої рами квадрокоптера та безлічі дешевих і довговічних пропелерів [перекладено українською: Довідник з різновидів пропелерів ]. Ідіть десь на відкритий простір, де немає перешкод і людей, трава також допоможе пом'якшити неминучі падіння. Дотримуйтеся цих рекомендацій, може пройти кілька днів, але одного разу щось “клацне” і це буде чудове відчуття, я обіцяю.
Крім того, початківцям може бути корисним збільшити експоненційність реакції пульта [expo], що створить криву при реакції на положення стіків. Використання коефіцієнту експоненційності реакції пульта [expo] означає, що реакція на відхилення стіків більше не буде лінійною. Тому, якщо ви виявите, що ваш квадрокоптер надмірно реагує на дані про положення стіків, додавання коефіцієнту експоненційності реакції пульта [expo] забезпечить вам більш точний контроль в точці навколо середнього положення стіка. У міру того, як ви більше звикнете до характеристик свого квадрокоптера, понизьте коефіцієнт експоненти реакції пульта (expo) до значення, при якому вам буде зручно керувати дроном. Пізніше ви також можете захотіти збільшити RC Rate [RC Rate - коефіцієнт реакції пульта, управляє швидкостями обертання; перекладено українською: Швидкості обертання ], щоб швидше робити сальто та бочки.
Ось великий форум [посилання веде на IntoFPV Forum] людей, що навчалися керувати FPV в режимі Rate / Acro.
Польоти в Rate/Acro режимі без окулярів
Ось погані новини :)
Навіть якщо ви освоїли польоти на FPV в режимі Rate / Acro, польоти в режимі LOS [Line of sight - прямої видимості] — це зовсім інший звір. Може здатися, що ви вчитеся літати заново.
Я знаю, що це насправді можна сказати про більшість людей у відношенні до FPV, але корисно продовжувати практикувати свої навички в режимі LOS. Якщо ваша відеосистема вийшла з ладу, ваші навички польоту в режимі LOS можуть допомогти вам не спостерігати ваш літальний апарат, що зникає за горизонтом, а відновити керування та вручну доправити дрон додому.

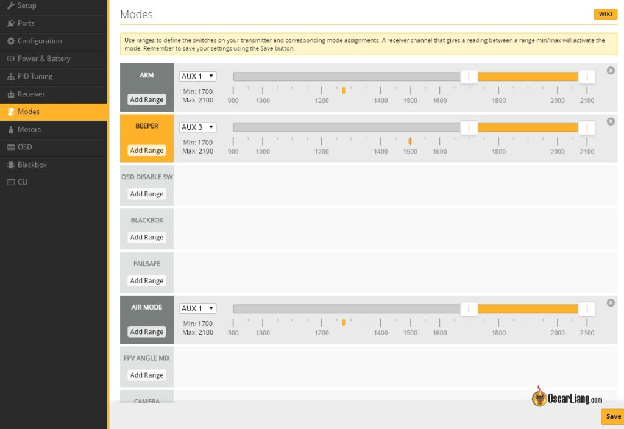

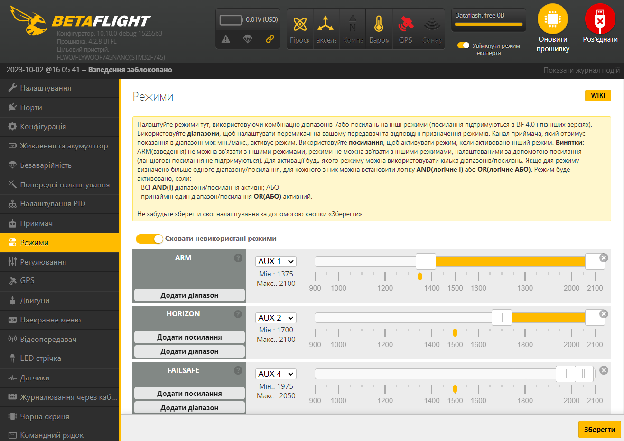

Як увімкнути режим Acro у Betaflight?
На вкладці режимів у Betaflight немає опції «Acro Mode» / «Режим Acro», тож як її ввімкнути?
Режим Acro є режимом за замовчуванням у Betaflight. Поки ви не перебуваєте в режимі Horizon / «Горизонт» або в режимі Angle / «Кут», ви перебуваєте в режимі Acro, коли взводите [хіпст., лін.ж.: «армите»] квадрокоптер.
Просто призначте перемикач на ARM / «Взведення» і не активуйте жоден з режимів самовирівнювання і ви будете літати в режимі Acro.
Дізнайтеся, як налаштувати режими в Betaflight тут. [перекладено українською: Режими в Betaflight ]
Історія редагування
-
Березень 2015 – Стаття створена.
-
Грудень 2017 р. – Оновлено, додано розділ «Як увімкнути режим Acro»
