Використання LiPo акумуляторів для FPV-дронів: посібник для початківців з рекомендаціями щодо найкращих технологій
2 березня 2025 року
Літій-полімерні (LiPo) акумулятори є неймовірним джерелом енергії для FPV дронів, зберігають значний обсяг енергії та мають велику продуктивність. Однак, якщо їх не використовувати правильно, вони можуть становити загрозу безпеці. Цей посібник охоплює основи використання LiPo акумуляторів для FPV дронів, включаючи безпечні методи зарядки та належні техніки зберігання.
Деякі посилання на цій сторінці є партнерськими. Я отримую комісію (без додаткових витрат для вас), якщо ви робите покупку після натискання одного з цих партнерських посилань. Це допомагає підтримувати безкоштовний вміст для спільноти на цьому веб-сайті. Будь ласка, прочитайте нашу Політику партнерських посилань для отримання додаткової інформації.
Відмова від відповідальності: інформація на цій сторінці призначена для загального ознайомлення. Безпека використання акумулятора є вашою відповідальністю, і ви маєте використовувати надану інформацію на свій власний ризик.
Зміст
Рекомендації щодо акумуляторів
5″ Дрони для фрістайлу та перегонів
Розуміння основ роботи LiPo акумулятора
Вибір правильного LiPo акумулятора
Скільки акумуляторів варто купити початківцю?
Визначення споживання струму дроном
Вибір оптимальної ємності акумулятора
Підключення LiPo до зарядного пристрою
Важливість збалансованої зарядки
Швидкість заряджання: яка потрібна швидкість заряджання?
Виберіть безпечне місце для зарядки
Ніколи не залишайте LiPo акумулятори без нагляду
Як безпечно використовувати LiPo акумулятори
Як довго можна залишати LiPo повністю зарядженими?
Що робити з надмірно розрядженим LiPo
Як перевозити LiPo акумулятори
Що робити, якщо загорівся LiPo акумулятор
Який термін служби LiPo акумулятора?
Коли пора міняти LiPo акумулятор
Як утилізувати LiPo акумулятори
Рекомендації щодо акумуляторів
Вибираючи LiPo [літій-полімерний] акумулятор, завжди віддавайте перевагу відомим брендам, щоб забезпечити ефективність і продуктивність. Обирайте менші акумулятори, якщо хочете легший і маневренішій дрон; обирайте більші, якщо час польоту важливіший за керованість. Зверніть увагу, що більший акумулятор може подавати більший струм, але ціною дещо більшої ваги, тому тут є компроміс.
5″ Дрони для фрістайлу та перегонів
Найпоширеніші LiPo акумулятори, які використовуються на 5-дюймових FPV-дронах для фрістайлу та перегонів – це 4S і 6S. Щоб зрозуміти відмінності між ними, подивіться: https://oscarliang.com/6s-mini-quad-racing-drone/. Якщо ви вагаєтеся між ними, рекомендую 6S — у 2025 році це фактично галузевий стандарт. Типова ємність акумулятора для 4S/5" — близько 1500 мАг, для 6S — від 1000 до 1300 мАг.

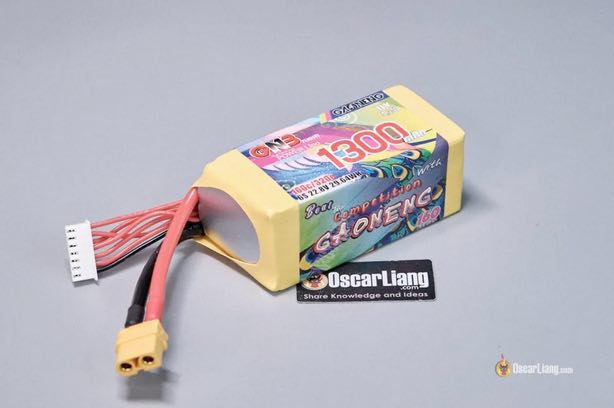

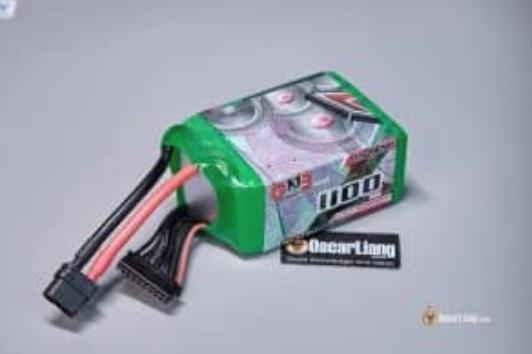

GNB – відмінне співвідношення ціни та якості
Найновіші акумулятори GNB серії 160C (LiPo та LiHV) продемонстрували відмінну продуктивність у нещодавніх тестах. Зокрема, лінійка LiHV, яка є більш енергоємною, ніж традиційні LiPo, — чудовий вибір для тих, хто прагне більшої потужності та тривалішого часу польоту. Якщо вас турбує термін служби, варіант LiPo також є відмінним вибором.
6S 1100mAh LiHV
AliExpress: https://s.click.aliexpress.com/e/_oDJZ3Hv
RDQ: https://oscarliang.com/product-jwjd
6S 1300mAh LiHV
AliExpress: https://s.click.aliexpress.com/e/_olXn6s3
RDQ: https://oscarliang.com/product-qmzk
6S 1500mAh LiHV
AliExpress: https://s.click.aliexpress.com/e/_oBW7ot9
RDQ: https://oscarliang.com/product-q4px
LiPo
4S 1500mAh: https://s.click.aliexpress.com/e/_DDR5SFB
6S 1100mAh: https://s.click.aliexpress.com/e/_DB0ypHX
Інша напруга/ємність: https://oscarliang.com/product-mzqb

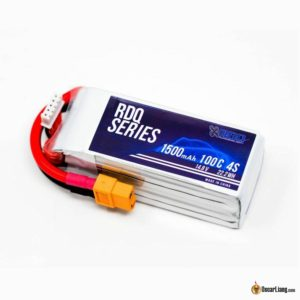

Серія RDQ – бюджетний варіант для пілотів США
Один із найкращих акумуляторів за свою ціну. Продається ексклюзивно через RDQ, тому це чудовий варіант для північноамериканських пілотів.
Сторінка виробу
4S 1300mAh: https://oscarliang.com/product-h2dh
4S 1500mAh: https://oscarliang.com/product-dk0h
6S 1000mAh: https://oscarliang.com/product-trm1
Інша напруга/ємність: https://oscarliang.com/product-gjgw

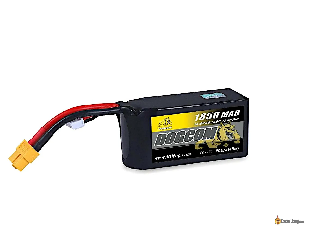

Dogcom – бюджетний варіант
Поряд із GNB, Dogcom є ще одним чудовим бюджетним акумулятором. Компроміс за відмінні характеристики елементів полягає в тому, що вони дещо більші та важчі, ніж інші бренди цього класу, але воно того варте, якщо вам потрібна додаткова потужність.
Сторінка виробу
RDQ: https://oscarliang.com/product-rbp5
AliExpress: https://s.click.aliexpress.com/e/_DlbzRMD

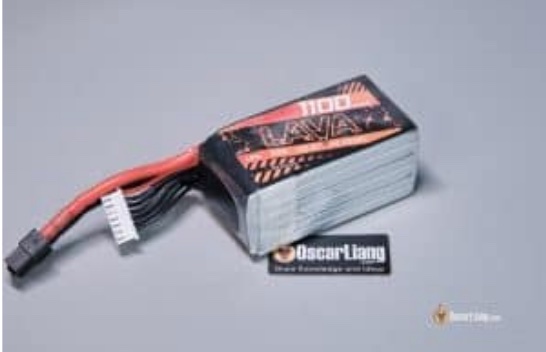

BetaFPV LAVA 6S 1100mAh
Не обов'язково найкращий LiPo у цьому списку за продуктивністю, але надійний і завжди є в наявності, коли потрібно замовити. Цілком достатній для щоденного тренування та загальних польотів.
BetaFPV: https://oscarliang.com/product-x6ba
AliExpress: https://s.click.aliexpress.com/e/_Dd9yobD

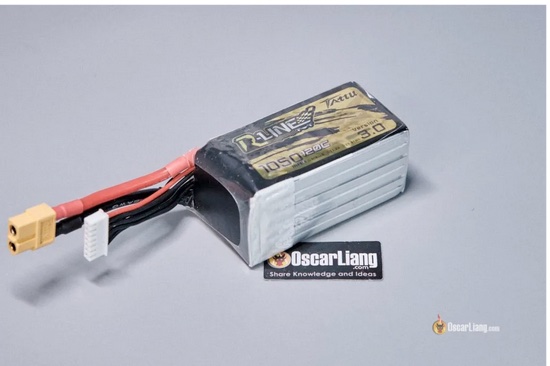

Tattu R-Line – Топ лінійки
Tattu R-Line віддають перевагу багато провідних FPV-пілотів, що говорить про якість і продуктивність акумулятора. R-Line може бути найдорожчим варіантом у списку, але якщо ви шукаєте першокласну продуктивність і готові заплатити за неї, Tattu R-Line варто розглянути.
6S:
RDQ: https://oscarliang.com/product-f80m
GetFPV: https://oscarliang.com/product-38v6
AliExpress: https://s.click.aliexpress.com/e/_DmJXvoD
4S:
AliExpress: https://s.click.aliexpress.com/e/_DnS3Yi1
GetFPV: https://oscarliang.com/product-iev3

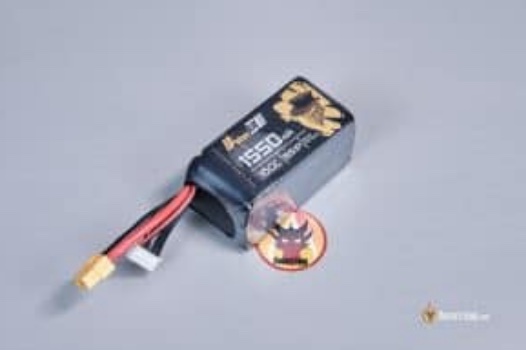

Auline 6S 1450/1550/1650mAh – новий гравець
Акумулятори Auline 6S 1450mAh/1550mAh/1650mAh вийшли наприкінці 2025 року. За результатами тестів продуктивність є першокласною. Однак наразі вони доступні лише на сайті Auline. Вага: 6S 1450 — 258 г, 1550 — 269 г, 1650 — 285 г.
Auline: https://www.au-line.com/collections/xr
GNB 8S 1100mAh LiPo
Це один із небагатьох 8S акумуляторів для 5-дюймових FPV-дронів від надійного бренду. Пак 8S 1100mAh має схожу енергію з 6S 1500mAh (за ватт-годинами) і важить 256,7 г — порівнянно з 6S 1500mAh.
RDQ: https://oscarliang.com/product-voun
AliExpress: https://s.click.aliexpress.com/e/_Dm8L2xP

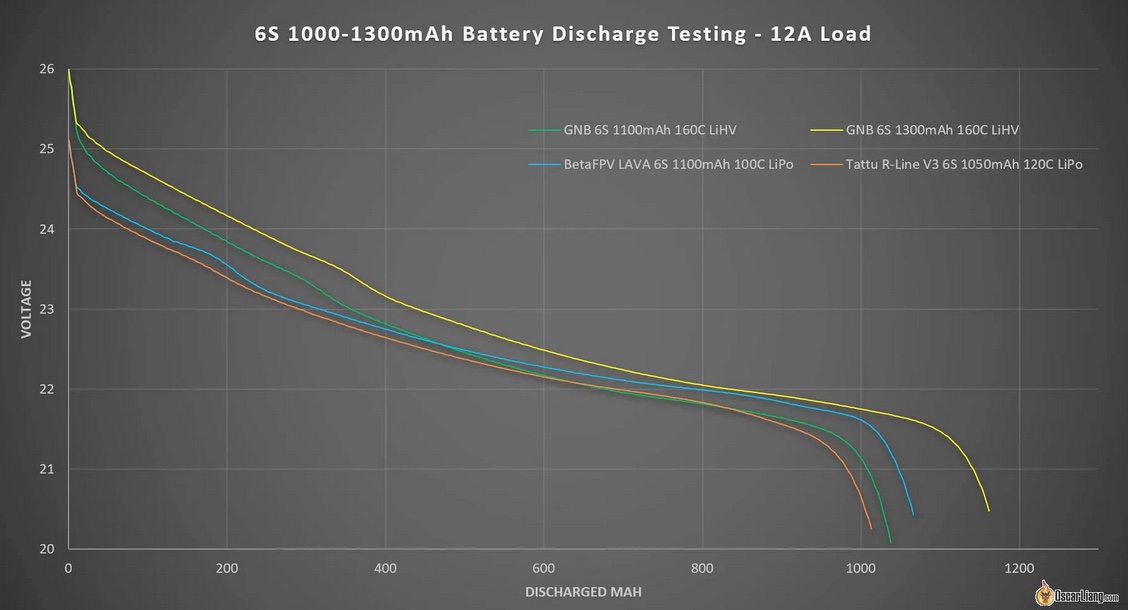

Тест розряджання акумуляторів 6S 1000–1300 мА·г — навантаження 12 А

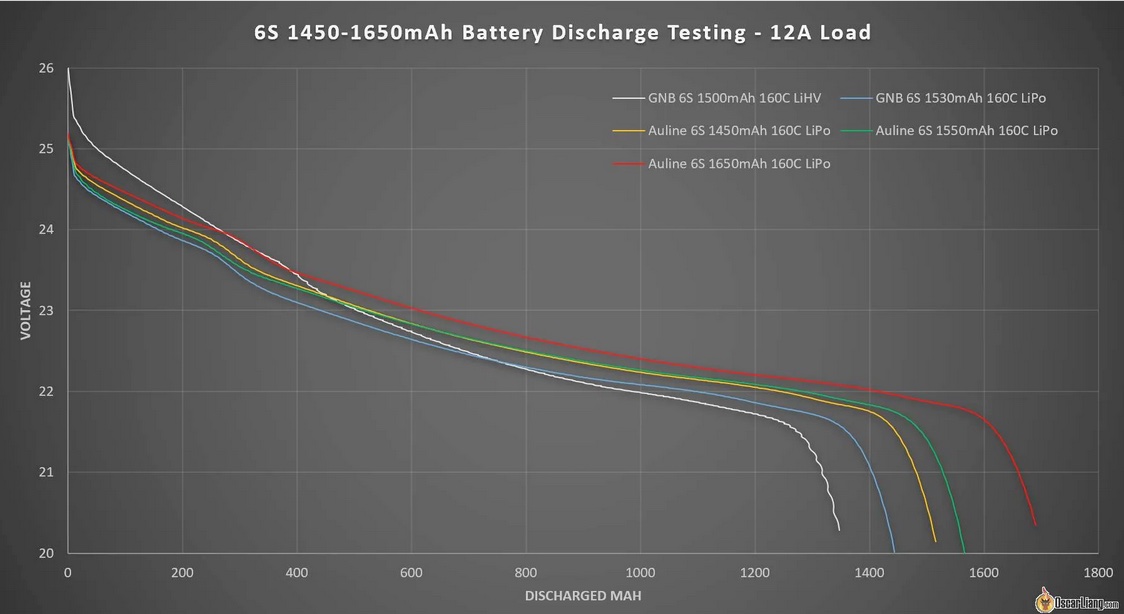

Тест розряджання акумуляторів 6S 1450–1650 мА·г — навантаження 12 А
Для 3″ FPV-дронів
Про менші акумулятори для мікро-дронів (Tiny whoops-малі вупи, 2″, 3″, 3,5″), читайте в цій публікації: https://oscarliang.com/whoop-toothpick-lipo-battery/

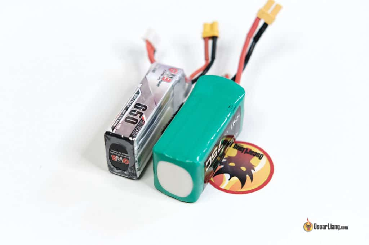

Dogcom 4S 850mAh / 6S 650mAh:
Tattu R-Line 4S 850mAh / 6S 550mAh:
- AliExpress: https://s.click.aliexpress.com/e/_DdVbleX
- GetFPV: https://oscarliang.com/product-yec2
Чи безпечні LiPo-акумулятори?
За правильного поводження LiPo акумулятори абсолютно безпечні. Проте, LiPo можуть спалахнути через неправильне поводження або фізичні пошкодження. Безпечне використання передбачає дбайливе ставлення та пильність у поводженні з акумуляторами. Зберігайте та заряджайте їх у вогнетривкому місці, щоб мінімізувати ризик.
Розуміння основ роботи LiPo акумулятора
Літій-полімерні або LiPo акумулятори мають виняткове співвідношення потужності до ваги, що робить їх ідеальним вибором для дронів FPV.
Щоб обрати відповідний LiPo акумулятор, важливо навчитися розуміти його характеристики та ознайомитися з основною термінологією, яка буде пояснена в наступних розділах.
Напруга LiPo акумулятора
LiPo акумулятор складається з окремих елементів, кожен з яких розрахований на роботу в певному діапазоні напруги:
- При 4,2 В елемент акумулятора повністю заряджений.
- При 3,0 В елемент акумулятора повністю розряджений.
Коли LiPo акумулятор «порожній», це не означає, що він на 0 В! Розряджання елемента нижче 3,0 В може призвести до незворотного погіршення продуктивності або пошкодження акумулятора. Надмірна зарядка LiPo акумулятора понад 4,2 В на елемент є небезпечною та може призвести до пожежі.
Зазвичай рекомендується зупинити політ і приземлитися, коли акумулятор досягає приблизно 3,5 В на елемент, щоб подовжити термін його служби. Однак є винятки, наприклад для акумуляторів 1S Tiny Whoop, де пілоти іноді розряджають нижче 3,2 В для максимального часу польоту, оскільки їх дешевше замінювати.

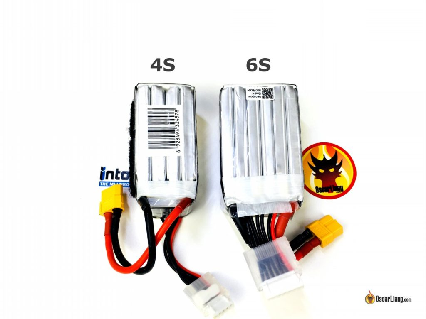

Кількість елементів
Літій-полімерні акумулятори можуть мати кілька елементів. Позначення «S» на акумуляторі вказує на кількість елементів, з'єднаних послідовно, що збільшує загальну напругу пакету. Кожен елемент має номінальну напругу 3,7 В, тому на етикетці можна побачити загальну номінальну напругу:
- 1S = 1 елемент = 3,7 В
- 2S = 2 елементи = 7,4 В
- 3S = 3 елементи = 11,1 В
- 4S = 4 елементи = 14,8 В
- 5S = 5 елементів = 18,5 В
- 6S = 6 елементів = 22,2 В
Наприклад:
- Акумулятор 4S має номінальну напругу 14,8 В (4 × 3,7 В), мінімальну напругу 12,0 В та максимальну 16,8 В (4 × 4,2 В).
- Акумулятор 6S має номінальну напругу 22,2 В, мінімальну 18,0 В та максимальну 25,2 В.
Напруга акумулятора безпосередньо впливає на максимальну швидкість мотора, тому використання акумулятора з більшою кількістю елементів може збільшити потужність вашого дрона — за умови, що дрон підтримує вищу напругу. Однак акумулятори з більшою кількістю елементів також важчі та дорожчі.
Цікаві факти:
-
Щоб дізнатися, скільки енергії зберігає акумулятор, потрібно враховувати як напругу, так і ємність. Послідовне з'єднання двох однакових акумуляторів подвоює напругу, але ємність залишається незмінною (наприклад, два акумулятора 2S 1000 мАг стають акумулятором 4S 1000 мАг). Паралельне підключення подвоює ємність, зберігаючи ту саму напругу (тобто стає 2S 2000 мАг).
-
LiPo також може використовувати позначку «P» на етикетці (наприклад, 4S2P або 6S2P), де «P» вказує на кількість паралельно з'єднаних пакетів. 6S1P означає «6 елементів послідовно та 1 пакет паралельно», але «1P» часто не зазначається, оскільки це найпоширеніша конфігурація. 6S2P означає «6 елементів послідовно та 2 пакети паралельно» — цей акумулятор фактично має 12 елементів.
Ємність
Ємність LiPo акумулятора, що вимірюється в мАг (міліампер-година), показує, який струм ви можете споживати від акумулятора безперервно протягом години, поки він не розрядиться. Зверніть увагу, що 1000mAh дорівнює 1Ah.
Наприклад, LiPo ємністю 1300 мАг (або 1,3 Аг) повністю розряджається за годину, якщо ви споживаєте від нього постійний струм 1,3 А. Якщо подвоїти струм до 2,6 А, то час розрядки скоротиться вдвічі (1,3/2,6=0,5). Якщо ви будете безперервно споживати струм 39 А, то пакету вистачить лише на 2 хвилини (1,3/39=1/30 години).
Збільшення ємності акумулятора може забезпечити довший час польоту, але компромісом є важчий і більший акумулятор. Вага суттєво впливає на тривалість польоту та маневреність, тому для максимальної ефективності важливо обрати акумулятор з оптимальним співвідношенням між ємністю та вагою.
Як пояснюється в наступному розділі, акумулятори більшої ємності також можуть забезпечувати більший струм розряду.
Cтрумовіддача
Струмовіддача [C Rating]– це показник максимального струму, який ви можете безпечно споживати від LiPo акумулятора, не завдаючи йому шкоди. Теоретично це можна розрахувати за формулою:
Максимальний споживаний струм = Ємність × Cтрумовіддача
Споживання струму, більшого, ніж зазначено у струмовіддачі, не рекомендується, оскільки це може призвести до перегріву акумулятора, збільшення внутрішнього опору з часом, скорочення терміну служби акумулятора, а в екстремальних випадках – навіть до перегрівання (загоряння).
Акумулятори з вищими показниками струмовіддачі, як правило, важчі та більші навіть за тієї самої ємності. Наприклад, ці два акумулятори 4S ємністю 650 мАг, показані на зображенні, мають різну вагу та розміри через різну струмовіддачу.
Акумулятор із вищою струмовіддачею забезпечує кращу продуктивність, особливо для дронів, які споживають багато енергії, але це не завжди найкращий вибір. На малопотужному дроні додаткова потужність акумулятора з вищим класом струмовіддачі може бути не потрібна, а додаткова вага може бути непродуктивною та призвести до скорочення часу польоту. Все залежить від правильного підбору під ваші потреби — універсального рішення не існує.
Хоча струмовіддача може бути корисним інструментом, останніми роками вона стала здебільшого маркетинговим інструментом, тому сприймайте її трохи скептично. Бренди можуть завищувати показники струмовіддачі, що робить безглуздим порівняння між брендами. Однак це може бути корисним для вибору батареї одного бренду, за умови, що вони відповідають одному стандарту. Якщо ви обираєте акумулятори за нашими рекомендаціями, не звертайте багато уваги на струмовіддачу.
Внутрішній опір
Всі електричні компоненти, включаючи батареї, мають опір. Опір всередині акумулятора називається внутрішнім опором*[IR]*, який показує, який струм витримує акумулятор. Внутрішній опір можна використовувати для вимірювання продуктивності LiPo акумулятора. Нижчий внутрішній опір означає, що акумулятор може ефективніше забезпечувати живленням ваш FPV-дрон.
Контроль внутрішнього опору з плином часу також корисний для визначення стану LiPo акумулятора та часу його заміни. Внутрішній опір елементів LiPo поступово зростає з часом і використанням, що є неминучим і незворотнім процесом. Такі дії можуть прискорити старіння акумулятора:
-
Надмірна розрядка та надмірна зарядка
-
Занадто сильне навантаження на акумулятор шляхом розряду протягом тривалого часу з вищим струмом, ніж це передбачено
-
Перегрів
Найбільшим фактором, що впливає на максимальну швидкість розряду акумулятора, є його внутрішній опір. Високий ВО призводить до більш помітного падіння напруги, коли ви збільшуєте тягy, явище, відоме як «просадка напруги». Коли напруга знижується, двигуни втрачають оберти/хв, і дрон стає менш потужним і чуйним.
Деякі батареї призначені для застосування з низьким струмом (наприклад, для живлення радіосистеми або FPV-окулярів), які за своєю суттю мають вищий внутрішній опір — це нормально. Літій-іонні батареї 18650 також мають вищий внутрішній опір, ніж звичайні LiPo акумулятори, що теж є нормою.
Для отримання додаткової інформації про те, коли міняти акумулятор і як виміряти внутрішній опір, перегляньте нашу статтю на цю тему: https://oscarliang.com/when-retire-lipo-battery/ (українською)
Роз'єм
Усі LiPo акумулятори постачаються з двома роз'ємами: розрядним (основний кабель) і балансувальним. Виняток — акумулятори 1S, у яких є лише розрядний роз'єм, оскільки балансування для одного елемента не потрібно.
Розрядний кабель зазвичай складається з двох товстих червоного та чорного проводів, які використовуються для живлення дрона FPV.
Інший набір менших проводів підключається до білого роз'єму; це балансувальний кабель. Кількість проводів залежить від кількості елементів акумулятора.

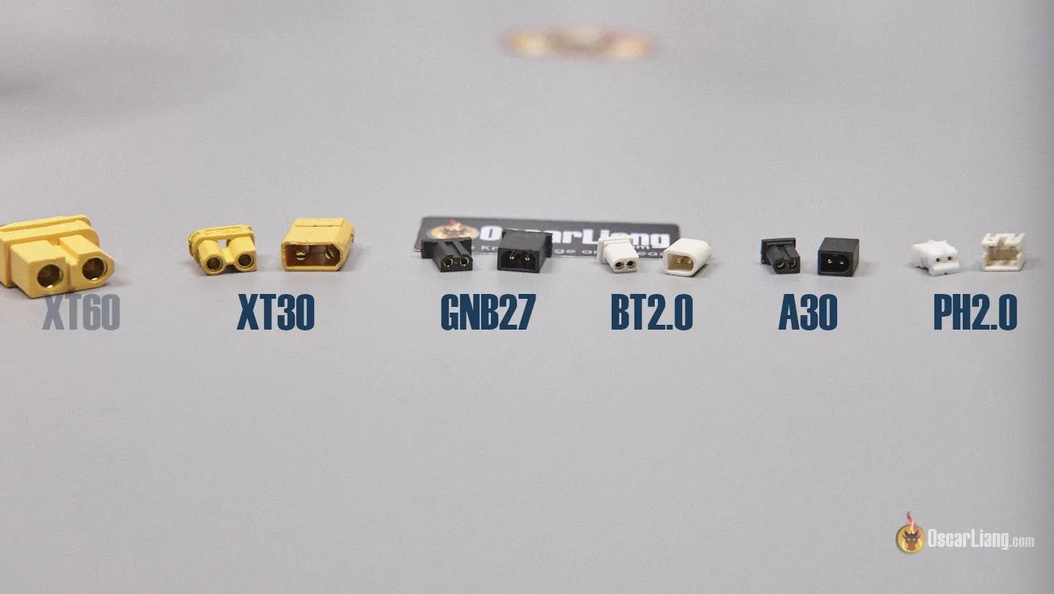

Найпоширенішим розрядним роз'ємом є XT60, який в основному використовується в 5-дюймових FPV-дронах або більше. Для менших дронів часто використовується XT30, менша версія XT60. Вони мають схожу форму, але відрізняються за розмірами та потужністю струму.
Інші роз'єми батареї, які зазвичай використовуються в безпілотниках FPV та обладнанні, включають:
| Назва | Зображення | Напруга | Калібр проводу |
|---|---|---|---|
| PH2.0 |  | 1S | 22-28AWG |
| BT2.0 |  | 1S | 22-28AWG |
| A30 |  | 1S | 22-28AWG |
| XT30 |  | 2S – 6S | 20-26AWG |
| XT60 |  | 3S – 8S | 12-18AWG |
Для отримання додаткової інформації про електричні кабелі та роз'єми зверніться до нашої докладної статті на цю тему: https://oscarliang.com/wires-connectors/

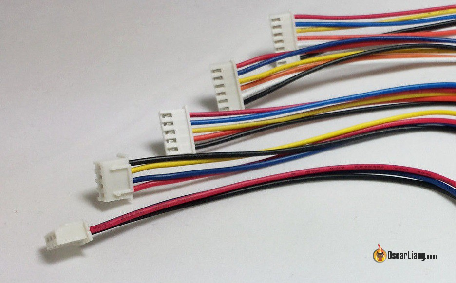

Роз'єм балансувального кабелю

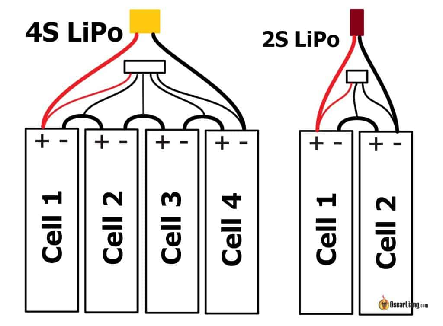

LiPo акумулятори з кількома елементами завжди матимуть балансувальний кабель, призначений для контролю та балансування напруги елементів під час зарядки. Офіційна назва роз'єму балансувального кабелю – JST-XH.
Під час заряджання балансувальний кабель потрібно під'єднати до зарядного пристрою. Це дозволяє зарядному пристрою перевіряти та балансувати напругу кожного елемента під час заряджання.
Кількість проводів у балансировочному кабелі починається з 3 для 2S LiPo, і це число збільшується на 1 з кожним збільшенням кількості елементів:
-
2S – 3 проводи
-
3S – 4 проводи
-
4S – 5 проводів
-
5S – 6 проводів
-
6S – 7 проводів

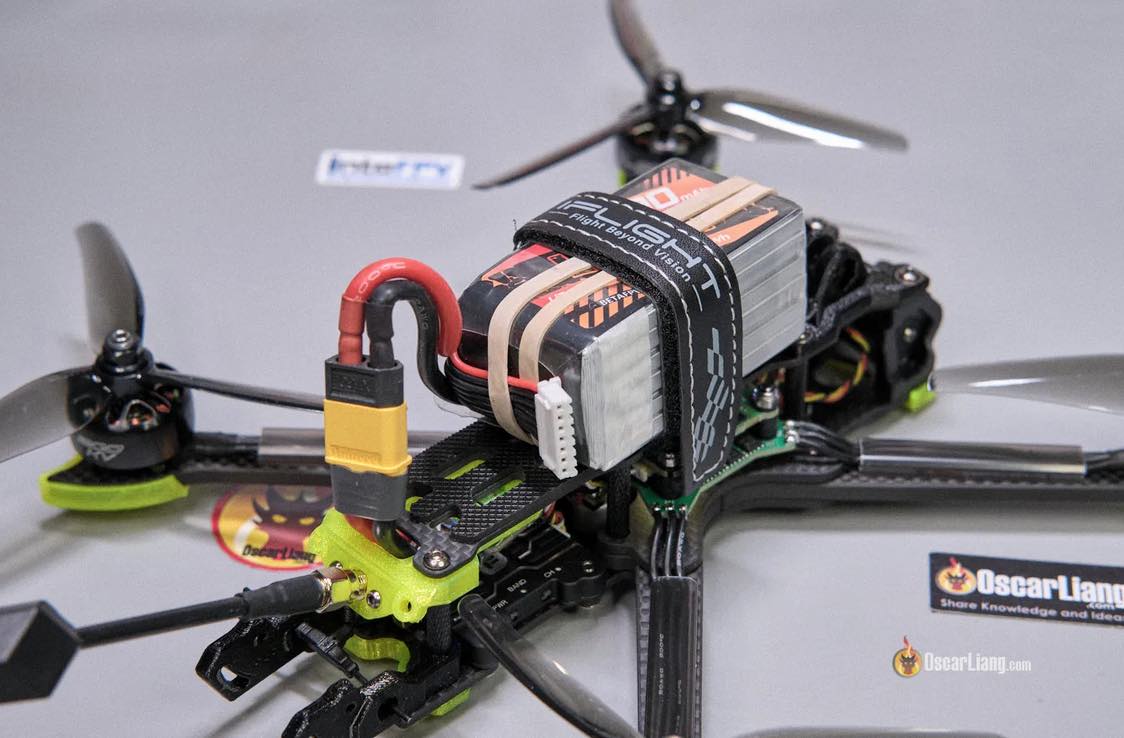

Нерідкі випадки, коли пропелери, що обертаються під час польоту, пошкоджують балансувальний кабель. Щоб дізнатися, як відремонтувати балансувальний кабель, зверніться до нашого докладного посібника: https://oscarliang.com/fix-balance-plug-lipo-replace/
Якщо балансувальний кабель довгий, рекомендується зафіксувати його гумкою — це також зменшує вібрації, спричинені вільно звисаючим кабелем.
Балансування акумулятора
Перед використанням важливо переконатися, що елементи в акумуляторі перебувають на однаковому рівні заряду, інакше є ризик надмірного розряджання елементів із низькою напругою. Крім того, якщо акумуляторна батарея постійно незбалансованa, елементи, ймовірно, мають різний внутрішній опір, і їх слід перевіряти ретельніше.

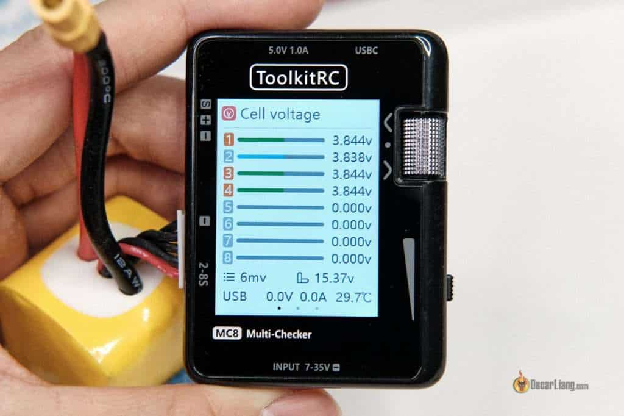

Просто підключіть балансувальний кабель до пристрою перевірки напруги, і він покаже напругу всіх елементів. Про перевірку напруги тут: https://oscarliang.com/fpv-tools/#LiPo-Voltage-Checker (Українською)
Мертва комірка
Іноді один елемент у пакеті може вийти з ладу або деградувати швидше за інші — його називають «мертвою коміркою». Ознаки: після зарядки один елемент показує значно нижчу напругу, ніж інші, або швидко падає під навантаженням. Такий акумулятор слід вивести з експлуатації, оскільки він може бути небезпечним і суттєво знижує продуктивність дрона.
Типи акумуляторів
LiPo
LiPo означає літій-полімер, це стандартна хімічна батарея, яка використовується для гоночних і фрістайл-дронів FPV. LiPo має вольтаж повного заряду 4,2 В і вольтаж елементу у режимі «зберігання» 3,85 В.
LiHV
LiHV – це особливий тип LiPo акумулятора, де HV означає «висока напруга». Вони є більш енергоємними, ніж традиційні LiPo акумулятори, і їх можна заряджати до 4,35 В на елемент (на відміну від стандартних 4,20 В). Однак існують неоднозначні відгуки щодо довговічності акумуляторів LiHV, оскільки вони можуть мати зниження продуктивності раніше, ніж звичайні LiPo. У нашій публікації ми порівнювали LiHV батарею з LiPo з точки зору продуктивності. Незважаючи на ці мінуси, Акумулятори LiHV стали популярним вибором для 1S Tiny Whoops оскільки вплив високої напруги є значним.
Li-Ion
Li-Ion розшифровується як літій-іонний, зазвичай має набагато вищу ємність порівняно з LiPo тієї ж ваги. Завдяки більшій ємності на вагу літій-іонні батареї чудово підходять для польотів на великі відстані. Однак він має набагато нижчу продуктивність розряджання, що робить його непридатним для агресивних польотів. Дізнайтеся більше про Li-Ion акумулятори та рекомендації тут: https://oscarliang.com/li-ion-battery-long-range/ (Українською)
Вибір правильного LiPo акумулятора
Якщо ви дотримуєтеся моїх рекомендацій щодо LiPo акумулятора, можете не турбуватися про розрахунки, які я покажу вам нижче. Також уникайте невідомих виробників акумуляторів і дотримуйтеся авторитетних брендів, таких як:
-
GNB (Gaoneng)
-
CNHL (China Hobby Line)
-
Lumenier (GetFPV)
-
RDQ
-
Rebel Batteries
-
Tattu R-Line
Ось я покажу вам, як вибрати ідеальний акумулятор для вашого дрона.
Скільки акумуляторів варто купити початківцю?
Для початку рекомендується придбати від 4 до 6 акумуляторів. Це дозволить вам літати кілька серій підряд, поки одні заряджаються, а ви летите на інших. Починати з меншої кількості — розумно, адже на початку навчання акумулятори частіше пошкоджуються при аваріях.
Bага
Як правило, акумулятор має важити приблизно 1/2 ваги дрона для фрістайлу/гонок. І вам можна майже ні на що інше не зважати, якщо ви дотримуєтесь моїх рекомендацій щодо батареї, бо продуктивність має бути достатньо хорошою. Якщо у вас є дрон іншого розміру або вагової категорії, ви можете дотримуватися наведених нижче додаткових правил.
Визначення споживання струму дроном
Визначившись із розмірами мотора та пропелера, ви зможете знайти дані про тягу вашого мотора, а також споживання струму для сумісних розмірів пропелера. Наприклад, з мотором з таблиці нижче і 5040 × 3 пропелерами він споживає до 36,74 А при 100% значення стіка «тяга» [throttle].
Загальне максимальне споживання струму для квадрокоптера з чотирма двигунами становитиме 36,74 x 4 = 146,96 A при 100% тяги. Якщо ви хочете перестрахуватися, ви можете використовувати це число, щоб знайти аккумулятор з досить високою струмовіддачею. Однак я зазвичай зменшую його на 30-40% з двох причин: по-перше, ми рідко літаємо на 100% тяги довше кількох секунд (я особисто переважно літаю на 40-60% тяги); і по-друге, двигуни споживають значно менше амперів у реальному житті, ніж під час статичних стендових випробувань.
Незважаючи на те, що інші компоненти також споживають струм, їх вплив незначний порівняно з двигунами, тому їх зазвичай можна не враховувати.
Вибір оптимальної ємності акумулятора
Тепер вам потрібно визначити відповідну ємність акумулятора, яка залежить від розміру вашого квадрокоптера та необхідної струмовіддачі. Ось загальна вказівка, якої я особисто дотримуюся:
Для 4S LiPo:
7 дюймів: 1500 мАг - 2200 мАг 5 дюймів: 1300 мАг - 1800 мАг 4 дюйми: 850 мАг - 1300ммАг 3 дюйми: 650 мАг -1000 мАг
Для 6S LiPo:
7 дюймів: 1200 мАг - 1500 мАг 5 дюймів: 900 мАг - 1300 мАг 4 дюйми: 550 мАг - 900ммАг 3 дюйми: 400 мАг - 650 мАг
Звідси ми можемо розрахувати необхідну струмовіддачу за цією формулою:
струмовіддачa = споживання струму / потужність
Як заряджати LiPo
Вибір зарядного пристрою LiPo
Щоб заряджати LiPo акумулятори, вам знадобиться зарядний пристрій, спеціально розроблений для них, бо LiPo акумулятори мають суворі вимоги до зарядки. Ви можете дізнатися, як вибрати якісний зарядний пристрій LiPo у цьому довіднику: https://oscarliang.com/choose-lipo-battery-charger-power-supply/ (Українською)
Якщо ви обираєте зарядний пристрій із моїх рекомендацій, то ось інформація.

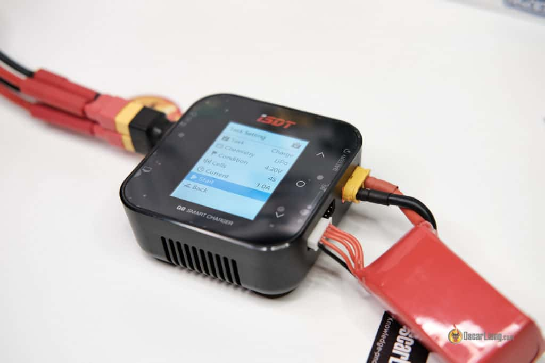

Підключення LiPo до зарядного пристрою
Зарядити LiPo акумулятори за допомогою більшості сучасних зарядних пристроїв досить просто. Як правило, вам просто потрібно підключити XT60 і збалансувати роз'єми, встановити кілька параметрів, і все готово.
Режими зарядки
-
Балансовий заряд: під час заряджання батареї зарядний пристрій контролює напругу кожного елемента та підтримує їх баланс. Це найбезпечніший і найбільш рекомендований спосіб зарядки LiPo акумулятора.
-
Заряджання у режимі «зберігання»: зарядний пристрій забезпечує кожний елемент напругою режимy «зберігання» (яка становить від 3,80 В до 3,85 В, залежно від зарядного пристрою).
-
Розрядка: зарядний пристрій намагається розрядити LiPo акумулятор (цей процес може бути дуже повільним, залежно від потужності розряду зарядного пристрою).
Важливість збалансованої зарядки
Завжди підключайте балансувальний кабель перед заряджанням.
Кожен елемент батареї має невеликі відмінності, і після польоту ви можете виявити, що напруги елементів відрізняються. Заряджання батареї з незбалансованою напругою елемента без використання балансувального кабелю може призвести до того, що напруга деяких елементів впаде нижче 4,2 В, а інших перевищує 4,2 В, що є небезпечним.
Більшість сучасних зарядних пристроїв LiPo мають збалансовану зарядку як єдиний режим зарядки. Якщо у вас є дешевий або старий зарядний пристрій, який дозволяє заряджати без балансувального кабелю, негайно викиньте його та придбайте відповідний зарядний пристрій. Заряджати без балансувального кабелю небезпечно!
Швидкість заряджання: яка потрібна швидкість заряджання?
Рекомендується заряджати LiPo акумулятори при 1C або нижче, оскільки це найменше навантажує батарею. Це означає, встановити зарядний струм пропорційно ємності акумулятора 1:1. Наприклад, для LiPo ємністю 1500 мАг зарядка на 1C означає встановлення струму заряду 1,5A (1C x 1500mA), а для батареї 900mAh це 0,9A і так далі.
Цікавий факт: зарядка на 1C триватиме приблизно одну годину, щоб повністю зарядити розряджений акумулятор.
Зараз багато акумуляторів підтримують швидшу зарядку, наприклад при 3C або навіть 5C. Перш ніж заряджати з високою швидкістю, переконайтеся, що ви розумієте характеристики свого LiPo. Якщо ви сумніваєтеся, просто заряджайте на 1C, оскільки зарядка акумулятора на вищих рівнях C збільшує ризик перегріву LiPo або пожежі.

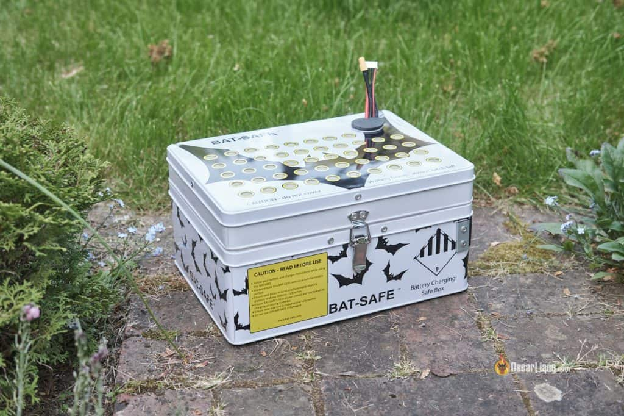

Виберіть безпечне місце для зарядки
Дуже важливо заряджати акумулятори в місці, де немає легкозаймистих предметів і матеріалів. Якщо ви заряджаєтеся в приміщенні, намагайтеся робити це біля вікна чи дверей, щоб у разі пожежі можна було швидко викинути батарею.

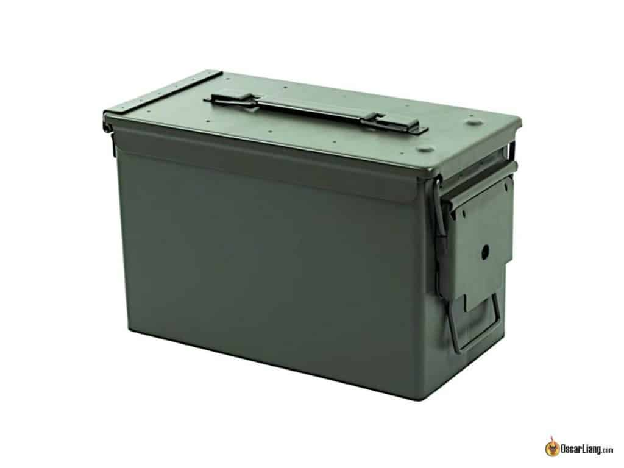

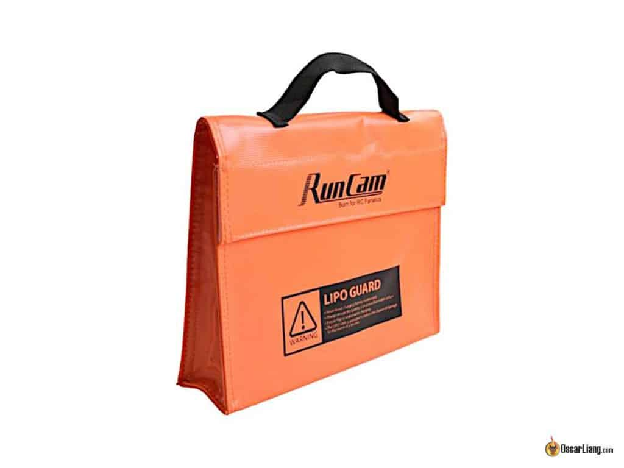

Я особисто зберігаю та заряджаю свої батареї в ящику для патронів (доступний на Amazon). Не покладайтеся виключно на «сумки LiPo»; вони можуть уповільнити пожежу LiPo, але не зможуть повністю її стримати. Завжди тримайте вогнегасник поблизу, коли заряджаєте акумулятори.
Ніколи не залишайте LiPo акумулятори без нагляду
Не виходьте з кімнати під час зарядки акумуляторів. Багато пожеж, пов'язаних із LiPo, виникають через те, що люди залишають акумулятор в процесі заряджання без нагляду. Завжди пильнуйте LiPo акумулятори під час заряджання. Регулярно перевіряйте їх температуру; вони повинні залишатися прохолодними. Якщо батарея нагріється або почне набрякати, припиніть зарядку та перевірте. Це може бути несправний LiPo, який потрібно вивести з експлуатації, проблема перезарядки або просто надто швидка зарядка.
Інші правила техніки безпеки
Неправильне поводження з LiPo акумуляторами може призвести до пожежі. Будь ласка, ознайомтеся з цими правилами безпеки, перш ніж працювати з акумуляторами або заряджати їх:
-
Беріть LiPo акумулятори за корпус, а не за дроти, які можна відірвати від крихких паяних з'єднань.
-
Після польоту дайте акумуляторам повністю охолонути, перш ніж заряджати.
-
Ніколи не використовуйте та не заряджайте пошкоджений або набряклий акумулятор.
-
Перед заряджанням переконайтеся, що на зарядному пристрої правильно встановлено кількість елементів і тип батареї.
-
Уникайте перезарядки. Хоча розумні зарядні пристрої зазвичай можуть подбати про це за вас, доцільно регулярно перевіряти напругу в елементі.
-
Тримайте акумулятори подалі від прямих сонячних променів.
-
Завжди виймайте акумулятори з пристрою, який він живить, і розміщуйте в безпечному місці перед заряджанням.
-
Ніколи не коротіть виходи акумулятора.

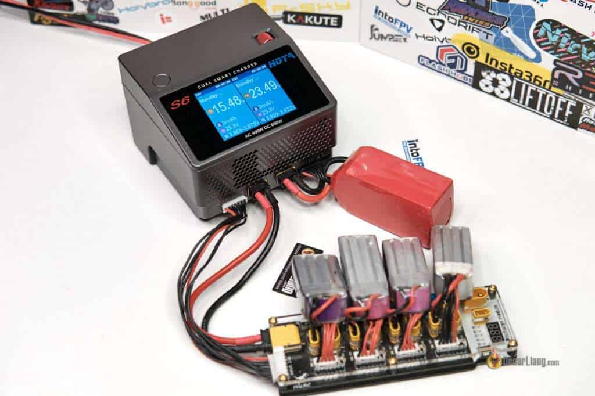

Паралельна зарядка
Паралельна зарядка не дуже безпечний метод заряджання LiPo акумуляторів, але вона пропонує швидкий спосіб заряджати декілька батарей одночасно. У мене є вичерпний посібник, який пояснює, як безпечно виконувати паралельну зарядку: https://oscarliang.com/parallel-charging-multiple-lipo/

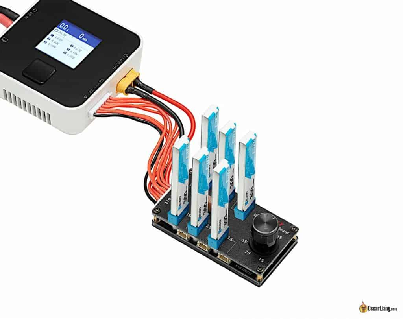

Зарядка LiPo акумуляторів 1S
Заряджання маленьких акумуляторів 1S може дещо відрізнятися від заряджання великих пакетів. Одним із варіантів є зарядка кількох батарей 1S за допомогою паралельної плати, яка по суті об'єднує їх як одну велику батарею 1S. Однак найефективнішим способом заряджання акумуляторів 1S є використання спеціального зарядного пристрою для акумуляторів 1S або плати послідовного заряджання. Перегляньте мої рекомендації щодо зарядних пристроїв 1S тут: https://oscarliang.com/best-tiny-whoop/#Best-Tiny-Whoop-Chargers (Українською)
Як безпечно використовувати LiPo акумулятори
Заряд для зберігання
Якщо ви не плануєте використовувати LiPo акумулятор протягом тривалого часу (наприклад, довше кількох тижнів), слід:
-
Зарядити до напруги у режимі «зберігання» — 3,8–3,85 В на елемент.
-
Зберігати у вогнетривкому місці (у пакетах LiPo, ящику для боєприпасів тощо).
-
Зберігати при кімнатній температурі — надмірно холодні або гарячі умови можуть вплинути на термін служби та безпеку акумулятора.
Коли LiPo-елемент має напругу приблизно 3,8–3,85 В, він має приблизно 40–50% заряду. Це найбільш стабільний стан LiPo акумулятора, тому нові акумулятори з магазинів зазвичай надходять наполовину зарядженими.
Як довго можна залишати LiPo повністю зарядженими?
Найкраще використовувати повністю заряджені LiPo акумулятори якнайшвидше та повернути їх до напруги у режимі «зберігання» після завершення. Як правило, більшість людей вважають прийнятним залишати батареї повністю зарядженими або розрядженими на кілька днів. Однак, якщо ви не плануєте літати довше ніж пару тижнів, найкраще поставити акумулятори на напругy у режимі «зберігання». Більшість сучасних зарядних пристроїв можуть це зробити легко, але розрядка може заняти багато часу. Mожeте придбати спеціального розрядника, якщо ви робите це часто: https://oscarliang.com/discharge-lipo-batteries/
Робоча температура
LiPo aкумулятори для дронів FPV оптимально працюють при температурі від 30°C до 60°C. Холодна погода негативно впливає на продуктивність акумулятора LiPo, що призводить до швидшого падіння напруги та скорочення часу польоту. Тримайте aкумулятори в теплі перед польотом (наприклад, поклавши їх у кишеню). Ось кілька додаткових порад щодо того, як керувати FPV у холодну погоду: https://oscarliang.com/fly-fpv-winter/ (Українською)
LiPo aкумулятори також страждають від високих температур, оскільки вони можуть набрякнути або навіть загорітися. Влітку не залишайте їх під прямими сонячними променями!
Коли приземлятися
Вам слід посадити дрон, коли напруга акумулятора досягне 3,5–3,6 В.
Хоча ви можете продовжувати політ із меншою напругою, це створює додаткове навантаження на акумулятор і може скоротити термін його служби. Усі елементи батареї різні, і під час піків тяги батарея просідає, причому одні елементи просідають більше, ніж інші. Це може призвести до того, що елементи розрядяться нижче безпечної межі та спричинять пошкодження. Посадка на рівні близько 3,5 В зменшує ризик цього.
Ще одна причина приземлитися раніше — напруга значно швидше падає після зниження до 3,5 В. Продовження польоту може призвести до надмірного розряду акумулятора, перш ніж ви зможете безпечно приземлитися. Надмірне розрядження може спричинити непоправне пошкодження та скоротити термін служби акумулятора.
A щодо малих вупів з 1S — їх часто приземляють при значно нижчій напрузі, наприклад, 3,2 В або навіть 3,0 В. Це пов'язано з тим, що просідання напруги на таких малих елементах батареї дуже велике, і після приземлення напруга поступово відновлюється вище безпечного рівня. Також це дозволяє отримати максимальний час польоту з акумулятора. Крім того, 1S-елементи батареї відносно дешеві, тому більшість пілотів не переймається їх зносом.
Зміна напруги із зміною потужності (суто концептуально)
LiPo безпечні сумки
Сумки LiPo виготовлені з тканини, часто з металевою сумішшю, вплетеною в них, і зазвичай мають блискавку або застібку-липучку. Це легке та недороге сховище для транспортування акумулятора. Хоча пакети LiPo можуть уповільнити займання батареї, вони неефективні для його зупинки або локалізації. Для тривалого зберігання рекомендується металевий ящик для патронів. Проте пакети LiPo є відносно доступними і все одно краще, ніж нічого.
Отримайте сумки LiPo від:
-
Banggood: https://goo.gl/vbnErt
-
Amazon: https://amzn.to/40c7qDN
-
AliExpress: https://s.click.aliexpress.com/e/_DePGYer
Ящик для патронів
Перш ніж використовувати коробку для боєприпасів для зберігання LiPo акумуляторів, зніміть гумовий ущільнювач на кришці (просто від'єднайте його викруткою). Якщо можливо, просвердліть пару невеликих отворів, щоб повітря вийшло в разі пожежі (або переконайтеся, що коробка не закрита щільно), щоб запобігти підвищенню тиску всередині герметичної металевої ємності.
Де купить:
-
Amazon: https://amzn.to/3RcTbKI
-
AliExpress: https://s.click.aliexpress.com/e/_DdQY4wP
Коробка для LiPo Bat-Safe
Коробка Bat-Safe надійно запобігає пожежі акумулятора, випускає гарячі гази, фільтрує полум'я та сажу, забезпечуючи при цьому легке заряджання акумулятора та транспортування. Це як оновлена версія коробки Ammo. Перегляньте мій повний огляд тут: https://oscarliang.com/bat-safe-lipo-battery-charging-box/
Ви можете знайти Bat-Safe Box тут:
-
AliExpress: https://s.click.aliexpress.com/e/_DcRNzFJ
-
Amazon: https://amzn.to/43nl1sA
Що робити з надмірно розрядженим LiPo
Повна розрядка LiPo акумулятора може з часом призвести до окислення елементів, спричиняючи постійне зниження продуктивності. Однак, якщо виявити це досить швидко, зазвичай можна зберегти батарею без суттєвої шкоди для її роботи.
Зарядні пристрої можуть не розпізнати надмірно розряджений акумулятор через низьку напругу елемента. У таких випадках батарею бажано викинути. Є способи врятувати надмірно розряджений LiPo, але це ризиковано.
Як перевозити LiPo акумулятори
Багато авіакомпаній і аеропортів дозволяють перевозити LiPo акумулятори в ручній поклажі пасажирів. Майте на увазі наступне:
-
Завжди уточнюйте у вашій авіакомпанії правила перевезення LiPo акумуляторів
-
Не перевозіть LiPo акумулятори у багажному відділенні
-
Помістіть ваші акумулятори у режим «зберігання»
-
Заклейте або закрийте роз'єми та зберігайте їх у безпечному пакеті LiPo
-
Ніколи не подорожуйте з пошкодженими акумуляторaми
Щоб дізнатися більше, перегляньте мій посібник "Як подорожувати з міні-дронами та LiPo акумуляторами": https://oscarliang.com/travel-fpv-drone-lipo-plane/
Що робити, якщо загорівся LiPo акумулятор
-
Не панікуйте; якщо можливо, спочатку від'єднайте всі з'єднання
-
Використовуйте вогнегасник
-
Якшо нема вогнегасника, пісок може ефективно загасити пожежу LiPo; засипте палаючий LiPo піском
-
Уникайте вдихання диму і дочекайтеся, поки вогонь згасне і акумулятор охолоне
-
НЕ використовуйте воду
Який термін служби LiPo акумулятора?
LiPo акумулятори мають обмежений термін служби — кожне заряджання та розрядження вважається одним циклом. LiPo акумулятор, що добре обслуговується, для моделей RC потенційно може працювати понад 300 циклів. Однак для багатьох користувачів фізичне пошкодження акумуляторa до досягнення 300 циклів є звичайним явищем.
Який термін служби LiPo акумулятора?
LiPo акумулятори мають обмежений термін служби — кожне заряджання та розрядження вважається одним циклом. LiPo акумулятор, що добре обслуговується, для моделей RC потенційно може працювати понад 300 циклів. Однак для багатьох користувачів фізичне пошкодження акумуляторa до досягнення 300 циклів є звичайним явищем.
Який у батареї термін придатності?
Акумулятори LiPo не мають терміну придатності — якщо ви добре за ними доглядаєте, вони можуть служити багато років. У мене досі є акумулятори, яким 6–7 років, і вони працюють нормально. Проте їхня продуктивність з часом і з використанням погіршується, тому заради оптимальної роботи їх просто замінюють кожні 2–3 роки. Для детального пояснення перегляньте цю публікацію: https://oscarliang.com/when-retire-lipo-battery/
Висновки:
-
Поступове зниження продуктивності: Продуктивність LiPo-батареї поступово знижується з часом та використанням. Вона не має терміну придатності.
-
Втрата продуктивності: За моїми тестами, очікується втрата продуктивності приблизно на 3,8% протягом перших 100 циклів заряджання для стандартних LiPo-батарей (5,4% для LiHV-батарей).
-
Орієнтовний термін заміни: Особисто я замінюю свої LiPo-батареї кожні 200–300 циклів заряджання або кожні два-три роки — залежно від того, що настане раніше.
-
Тривале використання: Можна продовжувати використовувати LiPo-батарею, поки це безпечно. Проте з часом зростає внутрішній опір, що призводить до більшого падіння напруги та зменшення ємності, відповідно й до скорочення часу польоту.
Утилізація LiPo
Коли пора міняти LiPo акумулятор
Немає чіткого правила щодо того, коли потрібно утилізувати акумулятор, але LiPo акумулятори можуть втратити свою потужність і ємність, оскільки з часом накопичується внутрішній опір. Внутрішній опір є хорошим показником справності акумулятора. Ви обов'язково повинні утилізувати акумулятор, якщо він пом'явся внаслідок аварії або роздувся, як повітряна кулька.
Дізнайтеся більше про те, коли виводити з експлуатації або утилізувати LiPo акумулятор, у цій статті: https://oscarliang.com/when-retire-lipo-battery/
Як утилізувати LiPo акумулятори
Старі та пошкоджені LiPo акумулятори слід утилізувати належним чином. Дізнайтеся про різні способи утилізації LiPo акумуляторів з цієї статті: https://oscarliang.com/dispose-lipo-battery-safely/ (Українською). Ніколи не проколюйте LiPo акумулятори, оскільки це може спричинити пожежу.
FAQ
Ось кілька типових запитань.
– Чи небезпечні набряклі LiPo?
– Так, набряклі LiPo акумулятори небезпечні для використання або зберігання.
– Що спричиняє набрякання LiPo акумулятора?
– LiPo акумулятори набрякають, коли газ потрапляє всередину елементів. Це може статися природним шляхом, але фізичний вплив (наприклад, пошкодження, перегрів або надмірнa розрядкa) може спричинити збільшення кількості газу в акумуляторі.
– Чи можу я полагодити набряклий LiPo акумулятор?
– Ні, не можете. Як тільки LiPo акумулятор набрякає, це вже не виправити. Утилізуйте його належним чином якомога швидше.
– Як уникнути набрякання акумулятора?
– Щоб уникнути набрякання акумулятора:
-
Ніколи не робіть надмірну розрядку – використовуйте сигналізацію напруги або систему контролю
-
Не перегрівайте – не залишайте акумулятор на сонці або поблизу джерел тепла, не перевантажуйте акумулятори
-
Ніколи не робіть надмірну зарядку – правильно налаштуйте зарядний пристрій і стежте за ним під час заряджання
-
Зберігайте LiPo акумулятори належним чином, як згадувалося раніше в цій статті
– Чи потрібно "обкатувати" нові акумулятори?
– Процедури "обкатки" нових акумуляторiв є суперечливою темою в спільноті FPV. Деякі вважають, що нові акумулятори повинні пройти через серію повільних циклів заряджання та розряджання, перш ніж використовуватися повністю. Інші, як і я, пробували цей метод і не виявили помітної різниці. Для додаткового обговорення теми, перегляньте цю тему форуму.
Технічні умови
-
Напруга відключення – напруга, при якій акумулятор вважається повністю розрядженим; Для LiPo це 3,0 В
-
1 цикл – це одна зарядка та розрядка батареї. Тривалість експлуатації – це загальна кількість циклів, протягом яких вистачить акумулятора
-
Стан заряду – рівень заряду акумулятора від 0% до 100%.
-
Mаксимальна короткочасна струмовіддача – максимальна швидкість розряду за короткий проміжок часу (зазвичай протягом 10 секунд)
Висновок
Вітаємо, ви зробили це!
Сподіваємось, ви щось дізналися про LiPo акумулятори та про те, як ними безпечно користуватися. Однак цей посібник не охоплює всього, що вам потрібно знати. Якщо ви в чомусь не впевнені, продовжуйте досліджувати, щоб переконатися, що поводитеся з LiPo акумуляторами якомога безпечніше. Щасливого польоту.
Історія редагування
-
Лютий 2017 – Стаття створена
-
Серпень 2017 р. – додано «як вибрати lipo»
-
Вересень 2018 р. – додано «чи безпечний LiPo?»
-
Травень 2019 р. – Оновлене Пояснення щодо підрахунку клітинок та ІЧ, оновлений розділ «як заряджати»
-
Квітень 2023 р. – Оновлений посібник
-
2024 р. – Оновлений посібник та рекомендації щодо продуктів
-
Березень 2025 р. – Оновлені рекомендації щодо продуктів, додано нові акумулятори (BetaFPV LAVA, Auline, GNB 8S), додано розділ для 3″ дронів, мертву комірку та секцію для початківців
