Оберіть FPV-Камеру: вичерпний посібник і рекомендації щодо продуктів
2 квітня 2023 року
FPV-камера є ключовим компонентом систем FPV-дронів. Вона знімає відео в реальному часі, яке передається на окуляри або монітор пілота. Ці маленькі та легкі камери мають наднизьку затримку та широкий динамічний діапазон і надають важливу візуальну інформацію для пілотів FPV-дронів для навігації та виконання маневрів. Завдяки розвитку технологій деякі з найновіших FPV-камер тепер пропонують вбудований запис із якістю зображення, що конкурує з екшн-камерами, такими як DJI O3. У цьому посібнику ми обговоримо ключові фактори, які слід враховувати при виборі найкращої FPV-камери для FPV-дронів.
Деякі посилання на цій сторінці є партнерськими. Я [автор англомовної версії Оскар Ланг] отримую комісію (без додаткових витрат для вас), якщо ви робите покупку після натискання одного із цих партнерських посилань. Це допомагає підтримувати безкоштовний контент для спільноти на цьому веб-сайті. Будь ласка, прочитайте нашу Політику партнерських посилань для отримання додаткової інформації.
Зміст
Аналогові та цифрові FPV-системи
Камера з найкращим зображенням
Найкраща камера для слабкого освітлення
Камера з найкращим зображенням
Найкраща камера для слабкого освітлення
Найкраща для слабкого освітлення
Продуктивність при слабкому освітленні
Зауваження щодо аналогової FPV-камери
Як підключити аналогову FPV-камеру до відеопередавача?
Чи можна використовувати HD-камери як камери FPV?
Аналогові та цифрові FPV-системи
FPV-системи поділяються на дві категорії: аналогові та цифрові.
Аналогові FPV-камери несумісні з цифровими FPV-системами, і навпаки. На даний момент існує три цифрові FPV-системи: DJI, Walksnail і HDZero. Камери, розроблені для певної цифрової FPV-системи, несумісні з іншими цифровими FPV-системами.
Якщо ви не впевнені, яку FPV-систему обрати, подивіться на плюси та мінуси кожної системи в моєму огляді: https://oscarliang.com/fpv-system/
Рекомендації щодо FPV-камери
Нижче наведено мої найкращі рекомендації щодо FPV-камер для кожної FPV-системи.

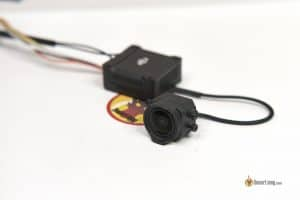

DJI O3 Air Unit
| Найкраща камера для DJI O3 |
|---|
| Камера DJI O3 |
 |
| Для DJI O3 Air Unit доступна лише одна камера. Хоча вона може не вирізнятися затримкою, продуктивністю при слабкому освітленні, розміром або вагою, вона, безсумнівно, виділяється з точки зору якості зображення серед усіх FPV-камер. Ви можете дізнатися більше про цю камеру в моєму огляді :https://oscarliang.com/dji-o3-air-unit-fpv-goggles-2/#A-Closer-Look-at-the-DJI-O3-Air-Unit |
| Отримайте свою DJI O3 Air Unit від цих постачальників: RDQ: https://oscarliang.com/product-sadl GetFPV: https://oscarliang.com/product-4blv AliExpress: https://s.click.aliexpress.com/e/_DdQYArv Amazon: https://amzn.to/3RtWfm1 |

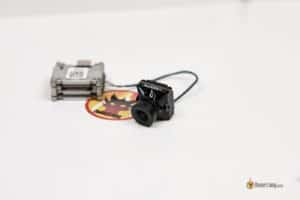

DJI Vista / FPV Air Unit
Для Runcam Link (також відомий як Caddx Vista) і DJI O3 Air Unit, є кілька варіантів камер, які виділяються в різних аспектах. Якщо вам потрібна найменша затримка (близько 30 мс), виберіть камеру із швидкістю 120 кадрів на секунду — наприклад, Runcam Wasp, DJI OG cam, Nebula Pro і Pro Nano або Falcon Nano. Деякі старі камери, які можуть обробляти лише 60 кадрів на секунду та матимуть більшу затримку, близько 40 мс.
| Камера з найкращим зображенням | Найкраща камера для слабкого освітлення |
|---|---|

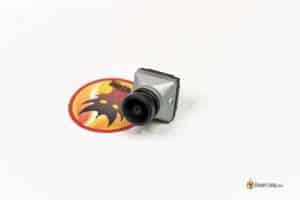

| Nebula Pro / DJI AND Cam | Caddx Polar / Runcam Wasp |
 |  |
| Nebula Pro пропонує якість зображення, майже ідентичну оригінальній камері DJI (OG cam), якій я особисто віддаю перевагу для денних умов. Це також камера 120 кадрів на секунду. Якщо ви вже використовуєте оригінальну камеру DJI, перемикатися не потрібно. Однак, якщо ви купуєте нову камеру сьогодні, я рекомендую Nebula Pro завдяки її мікророзмірному кріпленню, яке підходить майже до всіх доступних сьогодні рам. Основним недоліком Nebula Pro є її продуктивність за слабкого освітлення; для нічних польотів ви можете натомість обрати Polar. | Після тестування Caddx Polar очевидно, що вона чудово працює в умовах слабкого освітлення. Вона також добре працює вдень, що робить її гідною з усіх боків FPV-камерою . Однак основним недоліком є те, що це камера зі швидкістю 60 кадрів на секунду, яка має трохи більшу затримку, ніж Nebula Pro із 120 кадрів на секунду, і вона зафіксована на співвідношенні сторін 16:9. The Runcam Wasp також добре працює в умовах слабкого освітлення, хоча вона трохи перевершує Polar, це 120 кадрів на секунду та підтримка 4:3. |
| Знайдіть Nebula Pro у цих постачальників: АЛЕ:https://s.click.aliexpress.com/e/_DF4LJ8H GetFPV:https://oscarliang.com/product-phtx NBD:https://oscarliang.com/product-1wlv Amazon:https://amzn.to/35XjXU0 | Знайдіть Caddx Polar у цих постачальників: AliExpress:https://s.click.aliexpress.com GetFPV:https://oscarliang.com/product-f5tq Amazon:https://amzn.to/3IOSkL9 Caddx:https://oscarliang.com/product-agow NBD:https://oscarliang.com/product-wcdg Отримайте Runcam Wasp тут: AliExpress:https://s.click.aliexpress.com GetFPV:https://oscarliang.com/product-flho RDQ:https://oscarliang.com/product-awlg |
| Найдешевше, що варто мати | Найменша камера |
|---|---|

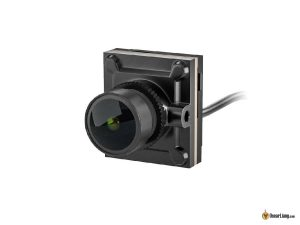

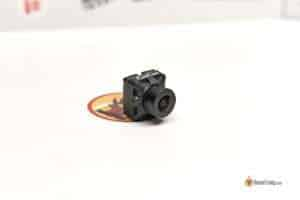

| Runcam Wasp | Caddx Nebula Pro Nano / Runcam Falcon Nano |
 |  |

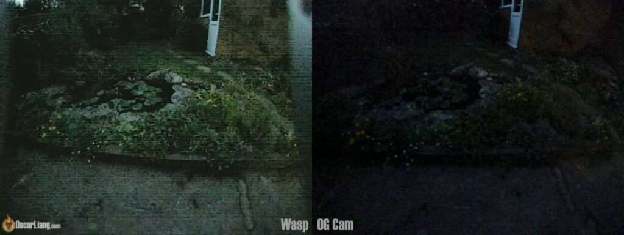

| Варіантів камери для Vista небагато, але Runcam Wasp є найдоступнішим вибором, який при цьому забезпечує гідну якість зображення. Ця камера також добре працює в умовах слабкого освітлення. Однак, якщо ви шукаєте кращу якість зображення, вам слід обрати OG Cam або Nebula Pro. | Caddx Nebula Pro Nano — чудовий вибір для невеликих FPV-дронів. Це менша версія вражаючого Nebula Pro, яка підтримує співвідношення сторін 4:3 і 120 кадрів/с. Незважаючи на те, що тут якість зображення не така гарна, як у більшої Nebula Pro, через менший датчик і об’єктив, це все одно найкращий доступний варіант серед нанокамер. Примітка: не плутайте її з Nebula Nano, яка дещо розчаровує. Runcam Falcon Nano — це, по суті, та сама камера (з тим самим датчиком зображення), але, схоже, менш доступна, ніж Nebula Pro Nano. |
| Отримайте Runcam Wasp тут: АЛЕ:https://s.click.aliexpress.com/e/_DBmAyfh Runcam:https://shop.runcam.com GetFPV:https://oscarliang.com/product-flho RDQ:https://oscarliang.com/product-awlg | Ви можете знайти камеру Nebula Pro Nano тут: АЛЕ:https://s.click.aliexpress.com/e/_DmvVECv GetFPV:https://oscarliang.com/product-8a4i RDQ:https://oscarliang.com/product-gj04 NBD:https://oscarliang.com/product-508q |
Walksnail
Walksnail пропонує кілька різних варіантів камери для різного застосування.
| Камера з найкращим зображенням | Найкраща камера для слабкого освітлення |
|---|---|

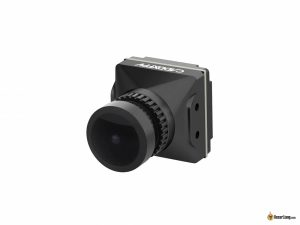

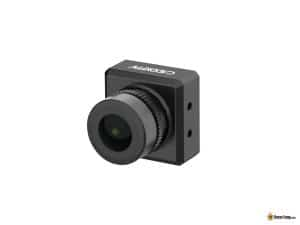

| Walksnail Avatar V2 | Walksnail Avatar Pro |
 |  |
| Стандартна версія камери Avatar V2 VTX дуже схожа на оригінальну камеру V1, має схожу якість зображення та затримку, але у V2 використовується рідний датчик зображення 4:3 замість 16:9. Він забезпечує чудову якість зображення при денному світлі. При порівнянні камери Avatar V2 з камерами DJI стає очевидним, що нові камери Avatar V2 забезпечують кращу якість зображення, ніж камера DJI OG, хоча вони не зовсім досягають рівня DJI O3. | Камера Avatar Pro оснащена 1/1,8-дюймовим датчиком Sony Starvis і вбудованими датчиками зображення 4:3. Хоча версія Pro чудово працює в умовах слабкого освітлення, стандартна камера пропонує трохи кращу якість зображення при денному світлі. Камера Avatar Pro справді виділяється в умовах слабкого освітлення, перевершуючи всі інші камери в лінійці Avatar. Камера Pro має дещо вищу затримку (менше 5 мс), ніж камера V2. |
| Ви можете знайти камеру/набір Avatar V2 тут: GetFPV:https://oscarliang.com/product-wy8i RDQ:https://oscarliang.com/product-im46 АЛЕ:https://s.click.aliexpress.com/e/_DlDWGKt Amazon:https://amzn.to/3JRXY1Z Caddx:https://oscarliang.com/product-qe4v | Ви можете знайти камеру/набір Avatar Pro тут: Caddx:https://oscarliang.com/product-xpso RDQ:https://oscarliang.com/product-tfta GetFPV:https://oscarliang.com/product-65ws АЛЕ:https://s.click.aliexpress.com/e/_DdGReBT Amazon:https://amzn.to/3JvbW8H |
| Найменша камера |
|---|

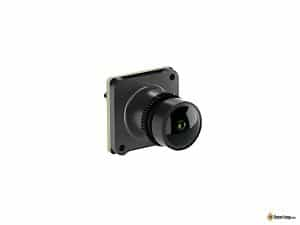

| Walksnail Avatar 1S Mini Lite |
 |
| Камера 1S Mini Lite вагою менше 2 грам є найкомпактнішою камерою в системі Avatar. Це камера нанорозміру (14x14 мм), але в ній немає монтажних отворів і потрібні спеціальні кріплення. Порівняно з якістю зображення стандартної камери V2, Lite Camera має дещо менший кут зору, трохи м’якіше зображення та повільнішу зміну експозиції залежно від умов освітлення. Проте економія ваги може переважити недоліки мікродронів. |
| Отримайте камеру Walksnail Lite від: Caddx:https://oscarliang.com/product-d75h AliExpress:https://s.click.aliexpress.com/e/_DdCMC0z GetFPV:https://oscarliang.com/product-27gi RDQ:https://oscarliang.com/product-3uda Amazon:https://amzn.to/3FASTZv |
HDZero
HDZero пропонує кілька варіантів камери для різних програм.
| Найкраща камера | Найменша камера |
|---|---|

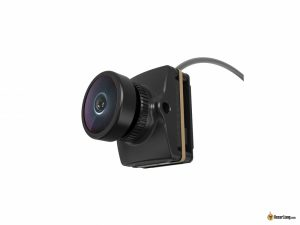

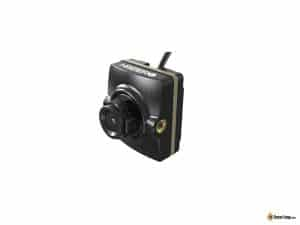

| Камера Runcam HDZero Nano90 | HDZero Whoop Lite |
 |  |
| Камера Runcam HDZero Nano90 забезпечує переможну продуктивність для системи HDZero в режимі 540p 90 кадрів на секунду, забезпечуючи найнижчу затримку серед усіх доступних сьогодні відео-каналів. Вона також підтримує 720p 60 кадрів/с для більш високої роздільної здатності та може похвалитися вражаючою продуктивністю при слабкому освітленні. Зверніть увагу, що лише Окуляри HDZero підтримують режим 540p 90 кадрів/с; для HDZero VRX ви можете використовувати лише 720p 60 кадрів/с. Незважаючи на це, якість зображення на рівні попередньої моделі Runcam Micro V2. | Камера HDZero Nano Lite розроблена для надлегких FPV-дронів вагою лише 1,5 г. У поєднанні з новим Whoop Lite VTX вагою 4,5 г і дипольною антеною 0,4 г, ця комбінація являє собою найлегше у світі цифрове рішення FPV із загальною вагою менше 7 г. Використовуючи той самий датчик, що й Runcam Micro V2, ця камера пропонує перемикання режимів 4:3 / 16:9, налаштування параметрів зображення та виняткову продуктивність за слабкого освітлення. |
| Купуйте камеру Runcam HDZero Nano 90 тут: GetFPV:https://oscarliang.com/product-cwhq Amazon:https://amzn.to/3yIjakU АЛЕ:https://s.click.aliexpress.com/e/_DnS4LtL Якщо ви не використовуєте режим 90 кадрів/с і хочете камеру мікророзміру, перевірте Runcam Micro V2: GetFPV:https://oscarliang.com/product-5rbr RDQ:https://oscarliang.com/product-fbtl АЛЕ:https://s.click.aliexpress.com/e/_AA5H5t | Знайдіть камеру HDZero Whoop Lite тут: АЛЕ:https://s.click.aliexpress.com/e/_DDtI5wD GetFPV:https://oscarliang.com/product-dl3i |
Аналогові
| Вершина лінійки | Найкраща ціна/якість |
|---|---|
| Foxeer T-Rex | Caddx Ratel 2 |
 |  |
| Foxeer T-Rex є однією з найкращих камер з точки зору деталізації та різкості зображення. Незалежно від того, чи є рекламоване значення 1500TVL точним, T-Rex, безсумнівно, забезпечує виняткову якість зображення. Хоча аналоговий FPV не зовсім відповідає рівню HD-відео з точки зору деталізації зображення, T-Rex все одно перевершує інші аналогові камери, забезпечуючи помітно покращене зображення. | Caddx Ratel 2 на ринку вже багато років і отримала значну кількість позитивних відгуків. Це відносно доступна камера, враховуючи продуктивність, яку вона пропонує. Ratel 2 може похвалитися хорошим балансом широкого динамічного діапазону та контрастності, без жодних цифрових артефактів і з природним відтворенням кольорів. |
| Знайдіть Foxeer T-Rex у цих постачальників: АЛЕ:https://s.click.aliexpress.com/e/_De7jGA5 GetFPV:https://oscarliang.com/product-yhi6 RDQ:https://oscarliang.com/product-ywoj Amazon:https://amzn.to/3pAXsLt | Знайдіть Caddx Ratel 2 у цих постачальників: Banggood:https://oscarliang.com/product-b7rd GetFPV:https://oscarliang.com/product-c4hh RDQ:https://oscarliang.com/product-8y8i Amazon:https://amzn.to/3CfhFvg NBD:https://oscarliang.com/product-27zm Потрібна менша версія? Перегляньте Caddx Baby Ratel 2 Nano (14x14 мм): АЛЕ:https://s.click.aliexpress.com/e/_DELJQ2H GetFPV:https://oscarliang.com/product-a5rx RDQ:https://oscarliang.com/product-dz2k NBD:https://oscarliang.com/product-zzia |
| Найдешевше, що варто мати | Найменша камера |
|---|---|

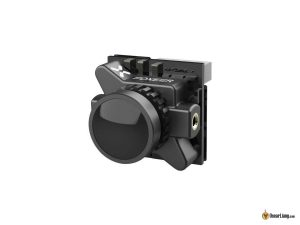

| Foxeer Razer Micro | Runcam Phoenix 2 Nano |
 |  |
| За ціною всього 18 доларів Foxeer Razer Micro, ймовірно, є найдоступнішою аналоговою камерою, яка все ще забезпечує гідне зображення. Користуйтесь Foxeer Razer Micro/Nano та уникайте інших моделей Razer, щоб отримати найкращу якість за помірну ціну. | Вона дозволяє змінювати налаштування та мати повний контроль над камерою, є більш потужною та краще працює в ширшому діапазоні умов. |
| Отримайте Foxeer Razer Micro тут: GetFPV:https://oscarliang.com/product-82uc АЛЕ:https://s.click.aliexpress.com/e/_DB4GQBv RDQ:https://oscarliang.com/product-pzsy | Ви можете знайти Phoenix 2 Nano тут: Banggood:https://oscarliang.com/product-2g3c GetFPV:https://oscarliang.com/product-wmm6 RDQ:https://oscarliang.com/product-iwm4 Amazon:https://amzn.to/2R04kUu |
| Популярна для перегонів | Найкраща для слабкого освітлення |
|---|---|

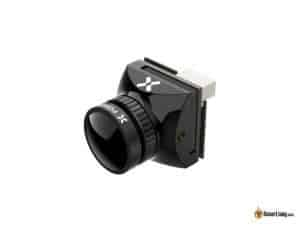

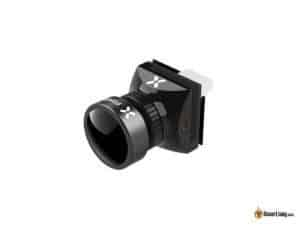

| Foxeer Predator Micro | Foxeer Micro CAT 3 |
 |  |
| Foxeer Predator Micro — це дуже популярна FPV-камера серед пілотів. Її наднизька затримка, висока роздільна здатність і контрастність зображення дозволяють чітко виділити перешкоди. Крім того, вона пропонує широке поле огляду, що бажано під час перегонів, і має розумну ціну. | Foxeer Micro CAT 3 чудово працює при слабкому освітленні FPV завдяки своїй високій світлочутливості. На відміну від більшості інших нічних камер, які відображають лише чорно-біле зображення або мають проблеми вдень, CAT 3 також є життєздатним варіантом для денних польотів, навіть якщо він спеціально не розроблений для цієї мети. |
| Знайдіть Predator Micro тут: AliExpress:https://s.click.aliexpress.com/ GetFPV:https://oscarliang.com/product-te58 Amazon:https://amzn.to/3IPsqXC NBD:https://oscarliang.com/product-xt1f Потрібна менша камера? Перегляньте Foxeer Predator Nano (14x14 мм): АЛЕ:https://s.click.aliexpress.com/e/_DlGfQmN GetFPV:https://oscarliang.com/product-owbk NBD:https://oscarliang.com/product-dkdv | Купити Foxeer Micro CAT можна тут: AliExpress:https://s.click.aliexpress.com/ GetFPV:https://oscarliang.com/product-kg72 RDQ:https://oscarliang.com/product-5b8q Amazon:https://amzn.to/3CeKiZA NBD:https://oscarliang.com/product-dxim Для нанорозміру Foxeer Toothless 2 Nano Starlight також дуже хороший, він також чудовий для денного часу: АЛЕ:https://s.click.aliexpress.com/e/_DeI4l45 GetFPV:https://oscarliang.com/product-zsne RDQ:https://oscarliang.com/product-vp2w NBD:https://oscarliang.com/product-dyda |
Розмір і вага

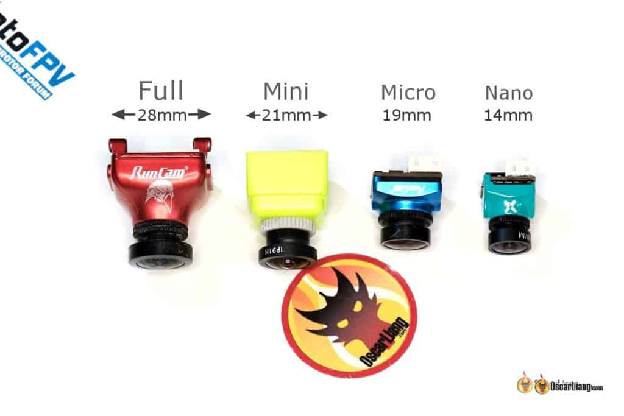

Розміри FPV-камер визначаються шириною, тобто відстанню між монтажними отворами з обох боків. Вибір розміру камери залежить від вашої Рами FPV-дрона і від того, як ви плануєте її монтувати. Загальні розміри включають:
-
Стандартний, також «повнорозмірний» (28 мм)
-
Маленький (21 мм)
-
Мікро (19 мм)
-
Нано (14 мм)
Мікророзмір є найпопулярнішим у наші дні, оскільки він зазвичай добре працює з сучасними 3-дюймовими, 4-дюймовими та 5-дюймовими рамами (і більшими). Менші дрони зазвичай використовують нанорозмір. Обов’язково ще раз перевірте характеристики вашої рами, щоб підтвердити сумісність і уникнути сюрпризів.
Співвідношення сторін
У FPV-камерах є два співвідношення сторін: 4:3 і 16:9.
Формат 4:3 є кращим для FPV-польотів, оскільки він забезпечує більш вертикальне поле зору, що корисно, коли дрон нахиляється вперед або назад під час прискорення або сповільнення. Це дозволяє чіткіше бачити те, що перед вами. 16:9, навпаки, пропонує ширший огляд з боків, але ця інформація менш корисна для пілотів.
Крім того, якщо ви плануєте стабілізувати відзнятий матеріал за допомогою такого програмного забезпечення як Gyroflow, то 4:3 має перевагу над 16:9, оскільки менше обрізає зображення під час візуалізації у відео 16:9 для завантаження на такі платформи, як YouTube.
В ідеалі ваші FPV окуляри мають підтримувати співвідношення сторін FPV-камери. Невідповідне співвідношення сторін може призвести до спотворення зображення в окулярах. Наприклад, якщо у вас камера 4:3 і окуляри 16:9, зображення буде виглядати розтягнутим.
Деякі FPV-камери дозволяють перемикатися між співвідношеннями сторін 4:3 і 16:9. Однак під час переходу на нестандартне співвідношення сторін ви відчуєте зменшення кута зору через кадрування. Для оптимальної продуктивності найкраще використовувати рідне співвідношення сторін камери.
Поле зору
Поле зору (FOV) FPV-камери визначає кут захопленого зображення. Менший кут огляду призводить до більш збільшеного зображення, дозволяючи чіткіше бачити перешкоди – наприклад, гілки. Ширший кут зору дозволяє бачити більше навколишнього середовища, що може бути кращим для польотів на близькій відстані та перегонів.
Однак, коли поле зору занадто велике, зображення виглядає спотвореним, що призводить до так званого ефекту «риб’ячого ока». Об’єкти в центрі виглядатимуть меншими та віддаленішими, ніж вони є насправді, тоді як краї зображення виглядатимуть зігнутими та спотвореними.
Немає «найкращого» поля зору, оскільки це залежить від особистих уподобань і типу середовища, в якому ви літаєте.
Поле зору залежить від фокусної відстані об’єктива та розміру датчика зображення. Менша фокусна відстань і більший розмір датчика забезпечують ширший кут огляду. Ось приблизна оцінка кута зору для камери з розміром датчика 1/3 дюйма та співвідношенням сторін 4:3:
| Фокусна відстань об'єктива | Приблизне поле зору |
|---|---|
| 1,8 мм | 160° – 170° |
| 2,1 мм | 150° – 160° |
| 2,3 мм | 140° – 150° |
| 2,5 мм | 130° – 140° |
| 2,8 мм | 120° – 130° |
| 3,0 мм | 110° – 120° |
Як згадувалося раніше, співвідношення сторін також може впливати на поле зору, якщо камера підтримує як 16:9, так і 4:3. У цьому випадку вибір нестандартного співвідношення просто обріже боки або верх і низ, що призведе до меншого кута зору.
Широкий динамічний діапазон
Широкий динамічний діапазон (WDR) FPV-камери визначає якість зображення в умовах екстремального освітлення, коли в одному кадрі присутні як яскраві, так і темні області. Хороша камера в ідеалі повинна дозволяти пілоту бачити якомога більше деталей у тіні, не допускаючи надмірної експозиції неба. Вибір FPV-камери із гідною можливістю WDR має вирішальне значення, оскільки вона допомагає вам краще бачити під час польоту, зрештою допомагаючи уникати перешкод і аварій.
Продуктивність при слабкому освітленні
Якщо ви плануєте літати в умовах слабкого освітлення, наприклад у приміщенні або під час заходу сонця/вночі, важливо обрати камеру з хорошими можливостями слабкого освітлення.
Окрім перевірки відгуків, ви можете оцінити продуктивність камери в умовах слабкого освітлення за її числом LUX у специфікаціях. Що нижче значення LUX, то краще працює камера при слабкому освітленні. Крім того, камери з більшими датчиками зображення зазвичай краще працюють в умовах слабкого освітлення, оскільки більше світла потрапляє на датчик.
Затримка
Затримка означає час, потрібний FPV-камері для захоплення, обробки та передачі зображення на відеопередавач. Для ентузіастів гонок на дронах або тих, хто займається високошвидкісними польотами, затримка може бути вирішальним фактором у виборі FPV-камери. Менша затримка дозволяє пілотам реагувати швидше, забезпечуючи кращий контроль і уникаючи потенційних перешкод або аварій.
Зауваження щодо аналогової FPV-камери

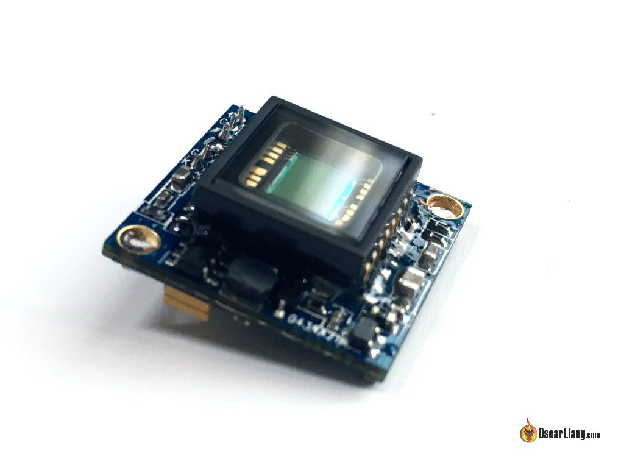

CCD і CMOS
В аналогових FPV-камерах використовуються два типи датчиків зображення: CCD і CMOS, кожен із яких має унікальні характеристики та переваги.
CCD – це старіша технологія, яка раніше була основним датчиком зображення для FPV-камер, оскільки на той час вона працювала краще, ніж CMOS. Однак технологія CMOS швидко вдосконалювалась, і тепер вона така ж добра, як CCD, якщо не краща. Сучасні аналогові FPV-камери майже виключно використовують датчики CMOS, які постійно стають кращими та доступнішими.
Щоб дізнатися більше, перегляньте цю статтю про відмінності між CCD і CMOS: https://oscarliang.com/cmos-ccd-fpv-camera-multicopter/. Ось підсумок плюсів і мінусів обох типів датчиків:
CCD:
-
Менше ефекту желе у відео завдяки глобальному затвору
-
Менше обробки зображень і цифрових артефактів, однак роздільна здатність і деталізація зображення зазвичай нижчі, ніж у найкращих камер CMOS
-
Продуктивність вище середнього за слабкого освітлення, динамічний діапазон і перехід світло/темно
-
Кращий контраст зображення, ніж CMOS
-
На відміну від камер CMOS із різною продуктивністю, CCD-камери працюють однаково за всіма параметрами
CMOS:
-
Більш чутливий до желе через ковзний затвор
-
Різна продуктивність і ціна: найдорожчі камери – це, як правило, CMOS, і за іронією долі, найдешевші камери – також CMOS, тоді як CCD зазвичай у середньому ціновому діапазоні
-
Зазвичай менша затримка
-
Вища роздільна здатність і чіткіше зображення з компромісом потенційно надмірної різкості та цифрових артефактів
-
FPV-камери для слабкого освітлення/ночі зазвичай використовують великі датчики CMOS
-
Зазвичай гнучкіші/динамічніші з налаштуваннями камери

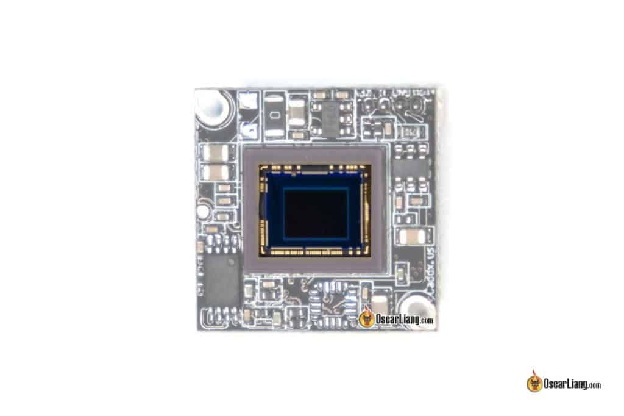

Розмір датчика зображення
Окрім типів CCD і CMOS, датчики зображення також бувають різних розмірів. Два популярних розміри датчика для аналогових камер — 1/1,8" і 1/3", причому перший має більший розмір, а другий — менший.
Розмір датчика впливає на роботу в умовах слабкого освітлення та динамічний діапазон. Як правило, камера з більшим датчиком може мати кращу продуктивність при слабкому освітленні за тих самих налаштувань. Крім того, більший датчик забезпечує ширше поле зору (FOV) при використанні об’єктива з тією самою фокусною відстанню.

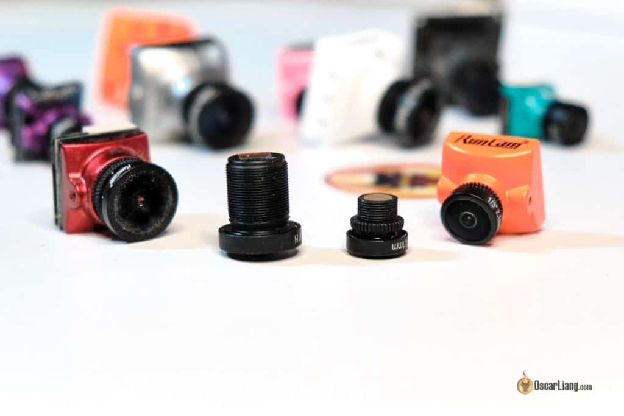

Об'єктив камери
Ви можете замінити об’єктив на аналоговій FPV-камері, щоб досягти іншого кута зору або якості зображення. Об’єктиви FPV-камери відрізняються, в основному, двома параметрами: фокусною відстанню та розміром різьби. Щоб отримати більш детальну інформацію, ви можете звернутися до нашої статті спеціально про об’єктиви камер FPV.
У повнорозмірних камерах зазвичай використовуються більші та важчі об’єктиви з різьбою діаметром 12 мм, які можна загвинтити в корпуси, відомі як об’єктиви M12. Менші 8-мм об’єктиви або об’єктиви M8 використовуються, щоб зробити камери більш компактними та легкими. Лінзи M12 пропускають більше світла, що забезпечує трохи кращу якість зображення порівняно з лінзами M8. Об’єктиви M8 дуже компактні та в основному використовуються в камерах Micro та Nano.
NTSC і PAL
Основна відмінність між NTSC і PAL полягає в їх роздільній здатності та частоті кадрів. PAL (720 x 576 при 25 кадрах на секунду) пропонує трохи кращу роздільну здатність, тоді як NTSC (720 x 480 при 30 кадрів на секунду) забезпечує вищу частоту кадрів. Якщо ви бажаєте кращу якість зображення, виберіть PAL; якщо ви хочете більш плавне відео, виберіть NTSC. Для більш детального порівняння перегляньте цю публікацію.

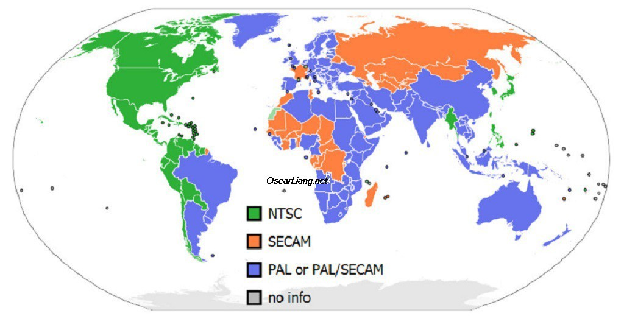

Традиційно NTSC використовується в Північній Америці, Японії та Південній Кореї, тоді як PAL використовується в більшості країн Європи, Австралії та значних частинах Африки та Азії. Було б гарною ідеєю дотримуватися стандарту вашої країни. Однак сьогодні це не викликає занепокоєння, оскільки обидва відеоформати повністю підтримуються всім FPV-обладнанням.
Не забудьте вказати відповідний формат вашої камери в Betaflight OSD, щоб переконатися, що текст відображається правильно.
TVL
TVL або «телевізійні лінії» — це термін, який використовують виробники для вимірювання роздільної здатності аналогових FPV-камер.
TVL вимірюється шляхом підключення камери до дисплея та отримання зображення картки з чередуванням чорних і білих ліній. Максимальна кількість чітких чорних і білих ліній, які може виявити камера, є її значенням TVL, яке представляє деталізацію зображення, яку здатна створити камера.
Однак за останні роки TVL став менш значущим, оскільки виробники часто завищують ці цифри як маркетинговий інструмент. Замість того, щоб покладатися на TVL, обирайте камеру на основі якості зображення, продемонстрованого в оглядах.
Як підключити аналогову FPV-камеру до відеопередавача?
Підключення аналогової FPV-камери до вашого дрона залежить від застосування та залучених компонентів. У найпростішому вигляді FPV-камера має три дроти для підключення: відеосигнал, живлення та маса.
Щоб під’єднати FPV-камеру безпосередньо до відеопередавача, підключіть сигнальні дроти та переконайтеся, що у ваших FPV-окулярах відеоприймач працює на тому ж каналі, щоб отримати зображення. Також під’єднайте дроти маси FPV-камери та відеопередавача [VTX], якщо вони живляться від різних джерел.
Сучасні FPV-камери підтримують широкий діапазон вхідної напруги (наприклад, від 5 В до 36 В), що дозволяє живити їх від 5В регульованої напруги або безпосередньо від LiPo акумулятора (2S-8S).
Дотримуйтесь цих хороших практик для чистішого відео: https://oscarliang.com/connect-vtx-fpv-camera/
Використання польотного контролера [FC] із вбудованим чіпом наекранного меню [OSD] є найпоширенішим способом підключення FPV-камери. Під’єднайте сигнал камери до відеовходу польотного контролера, а відеовихід польотного контролера – до відеопередавача.
Залежно від функцій камери можуть бути доступні деякі додаткові з’єднання, наприклад:
-
TX і RX (інтерфейса UART) для підключення до польотного контролера, що дозволяє змінювати налаштування камери за допомогою пульта
-
Контакти наекранного меню або меню для підключення джойстика для зміни налаштувань камери
-
VBAT або VSEN для моніторингу напруги акумулятора
Запис відео
Є кілька способів записувати відео польоту з FPV-камери:
-
FPV-окуляри з відеореєстратором(DVR): Більшість окулярів FPV мають вбудований цифровий відеореєстратор, який записує все, що відображається на екрані, навіть включно з розривами сигналу.
-
Відеопередавач із вбудованим записом: Деякі відеопередавачі мають вбудовані можливості запису, які забезпечують більш високу якість відео порівняно з записами відеореєстратора в окулярах. В запис не потрапляють пропадання сигналу під час польоту. Приклади таких відеопередавачів включають DJI O3 Air Unit і Walksnail Avatar VTX.
-
Зовнішній відеореєстратор на дроні: Для аналогових камер можна використовувати зовнішній відеореєстратор, який підключається безпосередньо до FPV-камери всередині дрона. Цей метод записує відео без будь-яких перешкод і, як правило, забезпечує кращу якість зображення, оскільки не має втрат через бездротове з’єднання 5,8 ГГц.
Щоб отримати найкращу якість зображення, подумайте про встановлення екшн-камери, як-от GoPro, на вашому дроні. Ця опція знімає високоякісні відеоматеріали, які можна використовувати для різних цілей, зокрема для обміну онлайн або аналізу продуктивності польоту.
Чи можна використовувати HD-камери як камери FPV?
Хоча це правда, що багато приголомшливих HD FPV відео на YouTube знято за допомогою HD екшн-камер, таких як GoPro або Runcam 3, ці камери, як правило, не підходять для FPV-польотів у реальному часі.
Деякі камери високої чіткості пропонують можливості «виходу відео», що дозволяє підключати їх до передавача відео для FPV. Однак затримка в цих камерах зазвичай надто велика для FPV-польоту (часто понад 100 мс), що ускладнює вчасну реакцію, щоб запобігти збоям. Тому для польотів у реальному часі рекомендується використовувати спеціальну FPV-камеру.
Як налаштувати екранне меню
Наекранне меню (OSD, on-screen display) — це функція, яка накладає корисну інформацію про політ на відео для відображення в окулярах FPV під час польоту. Залежно від конкретної FPV-системи процес налаштування наекранного меню може відрізнятися. Нижче наведено навчальні посібники для різних систем:
-
Аналогова: https://bit.ly/LiangBetaflightOSD
-
HDZero: https://oscarliang.com/setup-hdzero/#Betaflight-OSD-Setup
-
Walksnail: https://oscarliang.com/setup-avatar-fpv-system/#Betaflight-Configurations
-
DJI: https://oscarliang.com/dji-o3-air-unit-fpv-goggles-2/#OSD
Ці навчальні посібники проведуть вас через необхідні кроки для налаштування наекранного меню для кожної системи та допоможуть забезпечити доступ до цінної інформації про політ під час FPV-польоту .
Ти це зробив!
Вітаємо з завершенням цього вичерпного посібника з FPV-камери ! Я щиро сподіваюся, що надана інформація допомогла вам у пошуках ідеальної FPV-камери для ваших потреб. Якщо у вас є запитання чи коментарі, будь ласка, не соромтеся звертатися. Щасливого польоту!
Історія редагування
-
Грудень 2014 – Стаття створена
-
Листопад 2016 р. – Оновлено інформацію про CMOS і CCD, додано інформацію про екранне меню та розмір камери
-
Травень 2018 р. – додано інформацію про керування камерою
-
Листопад 2018 р. – додано інформацію про можливості роботи в умовах слабкого освітлення
-
Березень 2019 р. – додано невелику історію розробки камери в період 2013-2016 рр
-
Жовтень 2019 р. – Оновлена інформація щодо кута огляду, розмірів об’єктивів, сенсорів, CCD/CMOS, вбудованого мікрофона, відеореєстратора та з’єднання
-
Квітень 2023 р. – додано рекомендації щодо FPV-камер для всіх доступних систем FPV, DJI, HDZero, Walksnail та аналогових. Переглянуто посібник, скорочено URL-адресу.
