Як налаштувати FPV-систему DJI (Air Unit, Goggles, Remote і Betaflight)

30 червня 2020 р

Я покажу вам, як налаштувати і використовувати FPV-систему DJI із Betaflight. У цьому посібнику ми розглянемо активацію, підключення та встановлення в дроні, а також парування між FPV-окулярами, чипом Air Unit і пультом дистанційного керування, і, нарешті, основні операції.

Зміст

Увімкнення FPV-окулярів

Активація

Установка чипа Air Unit в дрон

Підключення Air Unit до польотного контролера

Повнорозмірний Air Unit

Caddx Vista

Вимоги BEC

Перед увімкненням

Парування окулярів FPV та Air Unit

Використання пульта дистанційного керування DJI

Парування пульту дистанційного керування з Air Unit

Налаштування пульту

Регулювання «жорсткості» реакції пульта

Режим блокування

Дистанційне розміщення антен

Виймання акумулятора

Пояснення щодо індикатора стану пульта дистанційного керування / звукового сигналу

Налаштування екранного меню Betaflight

Якість відеопотоку

Найкращі налаштування якості зображення

Налаштування найнижчої затримки

Як записати відео?

Завантаження FPV-відео на Youtube

Інші посібники з системи DJI FPV

Офіційні посібники

Історія редагування

Коментарі

Деякі посилання на цій сторінці є партнерськими. Я [автор англомовної версії Оскар Ланг] отримую комісію (без додаткових витрат для вас), якщо ви робите покупку після натискання одного із цих партнерських посилань. Це допомагає підтримувати безкоштовний контент для спільноти на цьому веб-сайті. Будь ласка, прочитайте нашу Політику партнерських посилань для отримання додаткової інформації.

Увімкнення FPV-окулярів

• Встановіть чотири шлейфові антени, переконайтеся, що вони добре затягнуті.

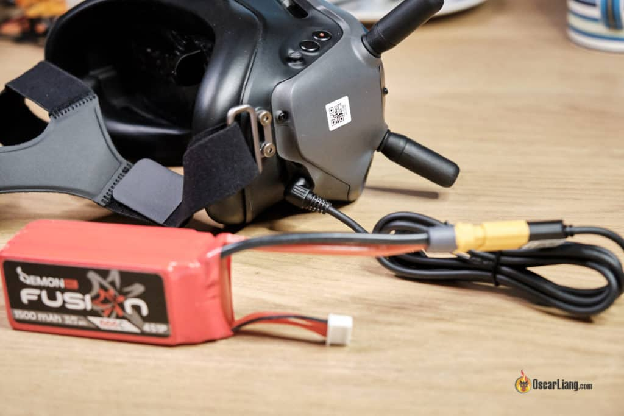

• Увімкніть окуляри від акумулятора 3S або 4S LiPo за допомогою кабелю з комплекту (я використовую акумулятор 4S 1500mAh LiPo для свого дрона).

• Одягніть окуляри та відрегулюйте повзунки IPD [англ.: inter-pupillary distance — міжзінична відстань] внизу, щоб забезпечити чіткий огляд.

• Якщо ви хочете записати відео в окулярах, вам потрібно вставити картку Micro SD (яка SD-карта мені потрібна?)

Активація

Зайдіть на https://www.dji.com/uk/fpv, натисніть Завантаження, розділ Програмне забезпечення, завантажте останню версію DJI Assistant 2. Встановіть програму на комп'ютер. Переконайтеся, що ви завантажили FPV-версію DJI Assistant! Неправильна версія не виявить ваші FPV-окуляри та Air Unit.

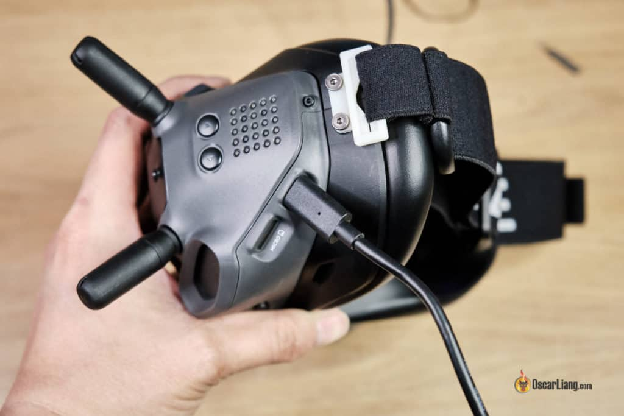

Увімкніть окуляри DJI FPV Goggles, перш ніж підключати їх до комп’ютера за допомогою кабелю USB-C.

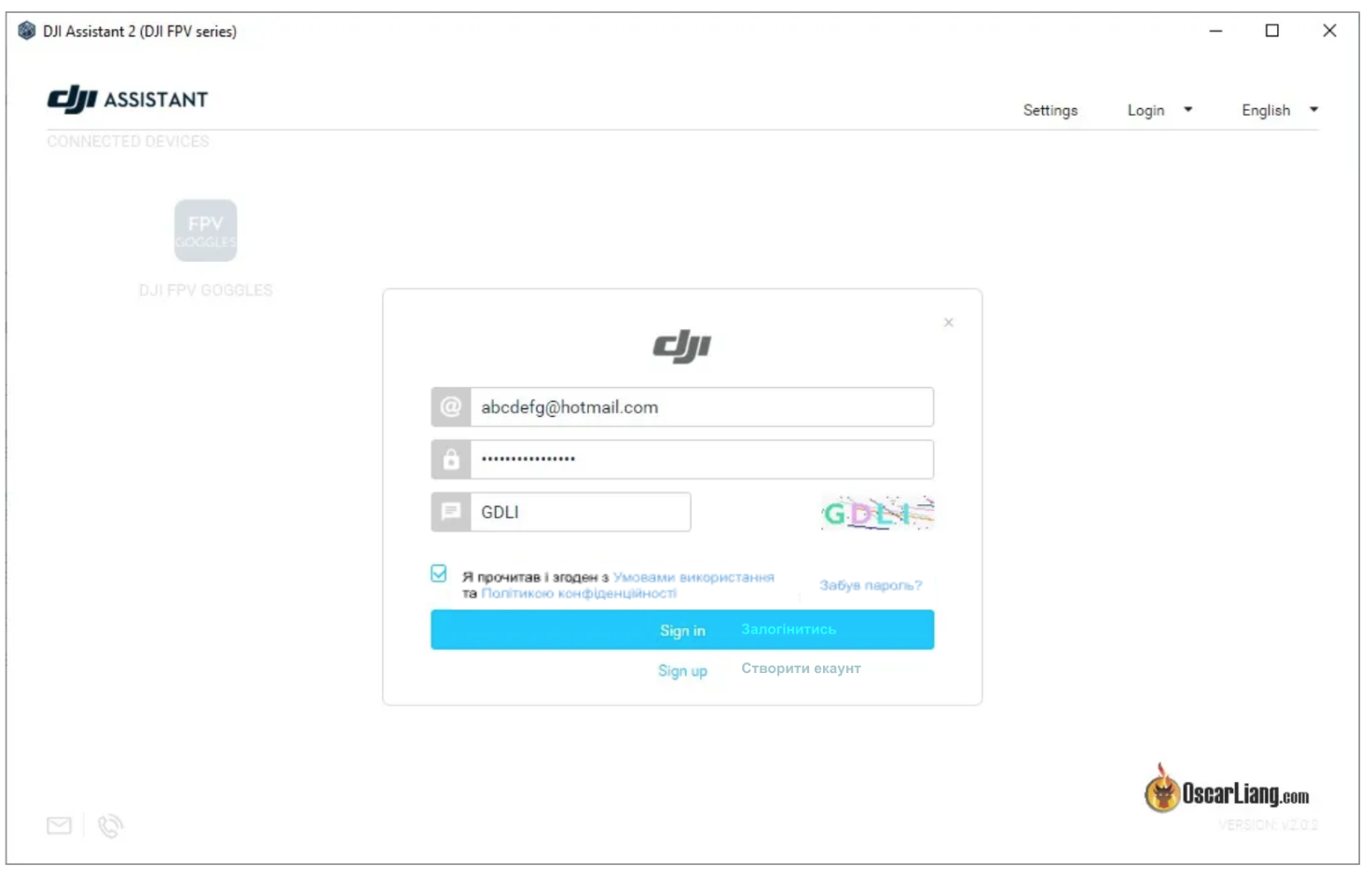

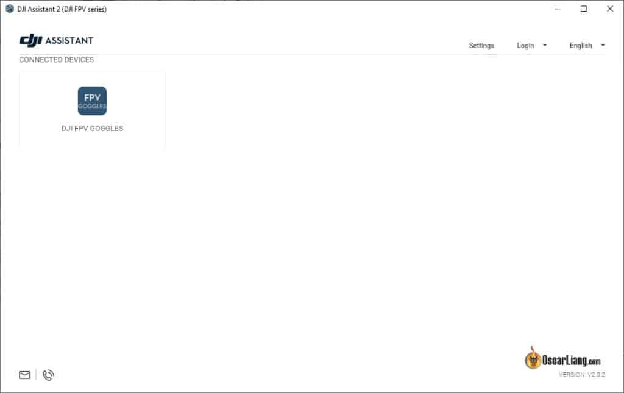

Запустіть DJI Assistant 2 й увійдіть за допомогою свого облікового запису DJI (зареєструйтеся, якщо ви цього ще не зробили). Ви маєте побачити піктограму «DJI FPV GOGGLES» (див. малюнок). Якщо ви її не бачите, повторно під’єднайте кабель USB. Зауважте, що під час першого підключення пристрою вашому комп’ютеру може знадобитися хвилина або дві, аби встановити драйвер.

Натисніть на піктограму, і вам буде запропоновано активувати ваш пристрій. Переконайтеся, що у вас є підключення до Інтернету!

Вам доведеться активувати кожен компонент окремо, але кроки однакові. Повторіть ці дії дляе ти Air Unit (і пульта дистанційного керування).

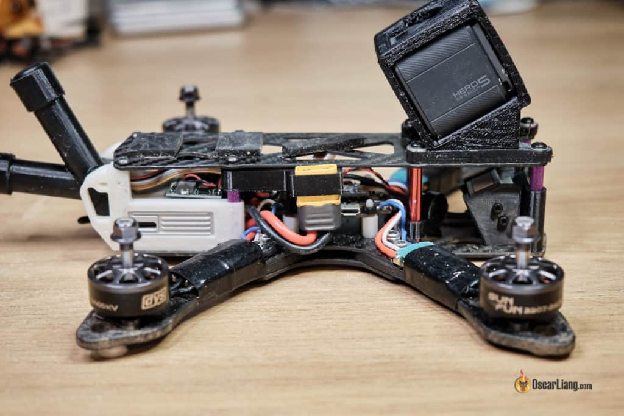

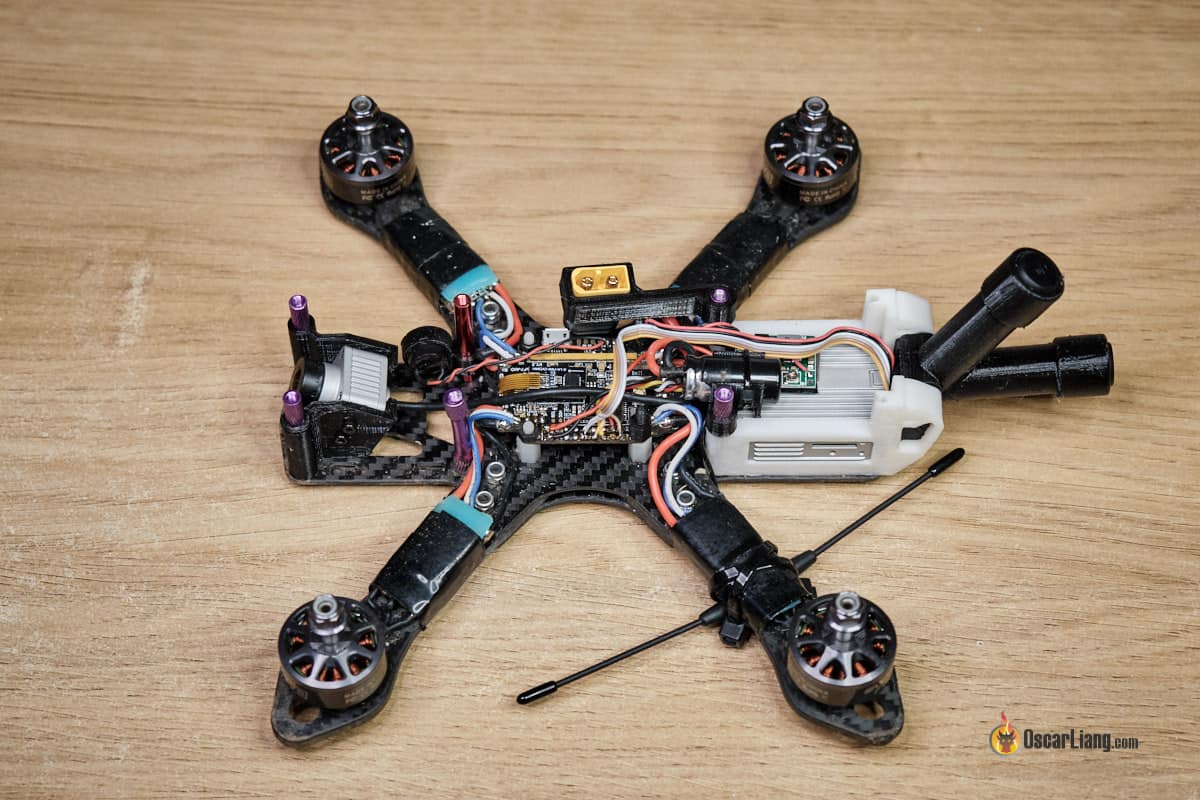

Установка чипа Air Unit в дрон

Якщо ви створюєте дрон з нуля за допомогою системи DJI FPV, найкраще придбати раму, призначену для DJI Air Unit. Зазвичай вона постачається з надрукованими на 3D-принтері деталями для встановлення чипу Air Unit та антени.

Ось перелік рам, зроблених для DJI Air Unit.

Якщо ви модернізуєте свій існуючий дрон FPV і не хочете інвестувати в нову раму, зайдіть на «thingiverse.com» і перевірте, чи там є спеціальні конструкції для вашої рами, які можна надрукувати на 3D-принтері. Я досі використовую раму Martian II з 2015 року, але зараз уже є кілька дійсно гарних варіантів.

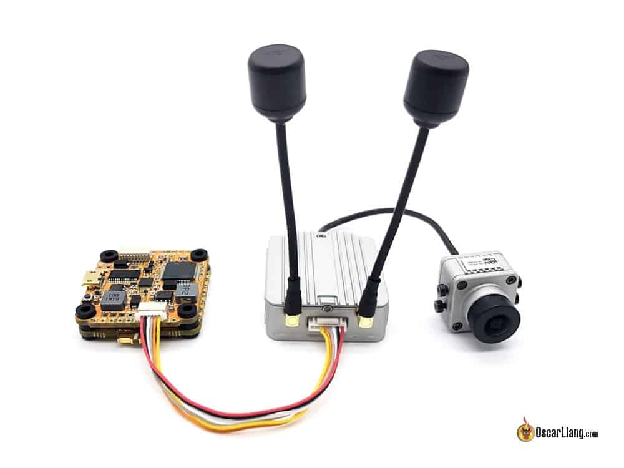

Підключення Air Unit до польотного контролера

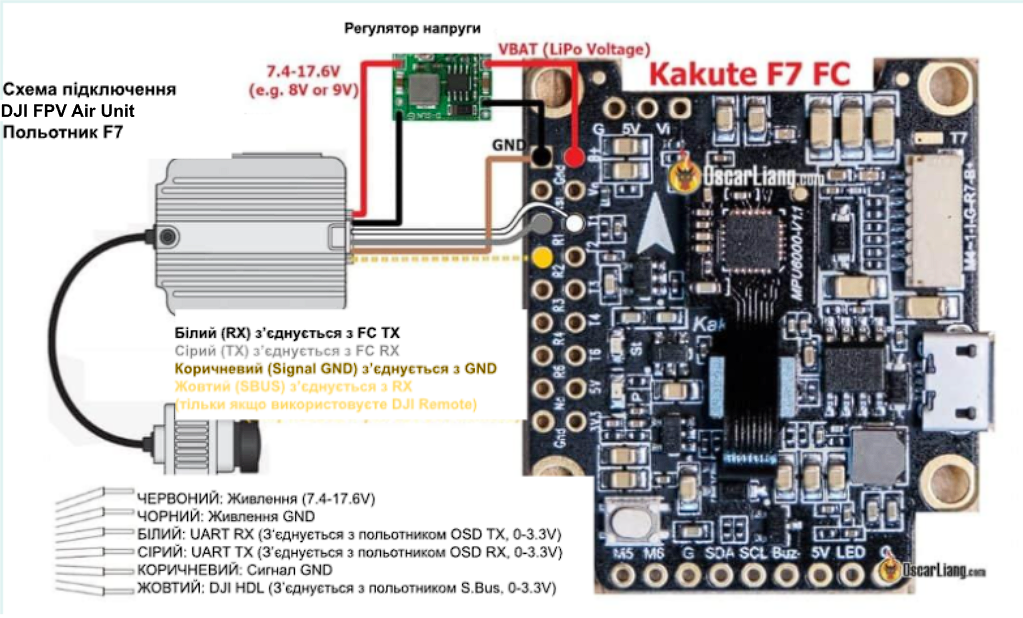

Повнорозмірний Air Unit

Якщо у вас є польотний контролер, розроблений для DJI Air Unit, ви можете просто з’єднати їх стрічковим кабелем і забути про всі заплутані схеми з’єднання :) Але якщо ви не хочете витрачатися на новий польотник, я покажу вам, як підключити Air Unit до вашого польотного контролера.

DJI Air Unit приймає напругу від 7,4 В до 17,6 В, ви можете живити його безпосередньо від 3S або 4S LiPo акумулятора.

Проте я би рекомендував живити його від зовнішнього стабілізатора напруги або BEC на польотному контролері. Це пов'язано з тим, що стрибки напруги від моторів і ESC можуть пошкодити Air Unit (так само він може пошкодити ваш аналоговий VTX). Встановлення додаткового конденсатора може пом’якшити цю проблему.

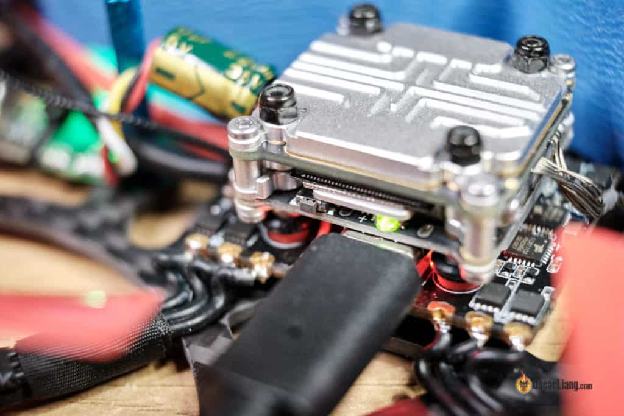

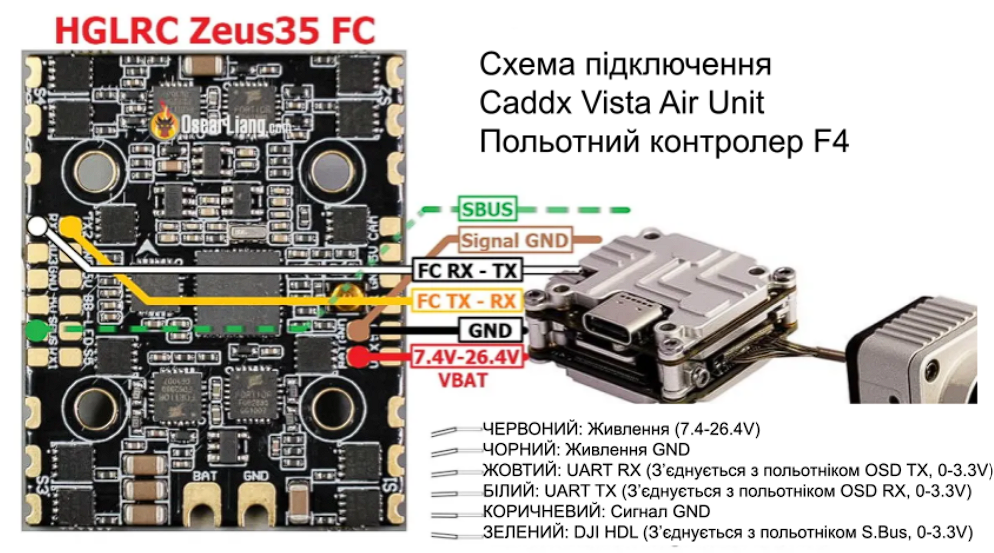

Caddx Vista

Caddx Vista Air Unit навіть підтримує більш високу напругу до 6S, і тому ви можете живити Air Unit безпосередньо від 4S LiPo батареї. Але якщо ви хочете перестрахуватися, використовуйте стабілізатор напруги або BEC на польотніку.

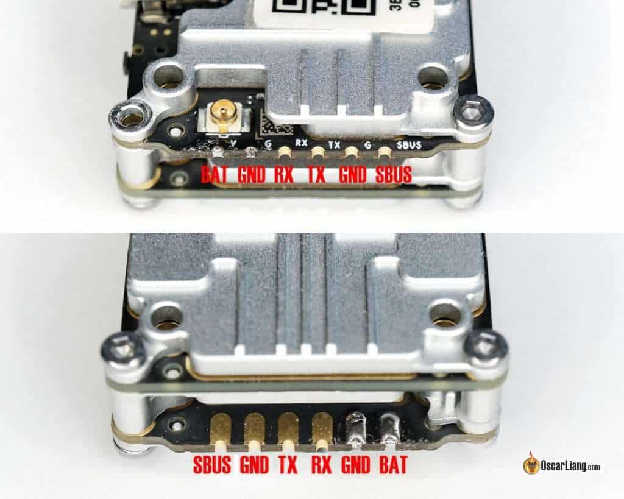

У Vista, однак, немає роз'єму JST, тому вам доведеться припаювати власні дроти до колодок.

* Підключення SBUS до контролера польоту не є обов'язковим

Вимоги BEC

Якщо ви використовуєте BEC (блок регулювання напруги) чи стабілізатор напруги для живлення Air Unit, переконайтеся, що він може подавати достатній струм. Максимальна споживана потужність Air Unit становить 8 Вт, потреба в струмі змінюється залежно від вхідної напруги:

• 9 В => 0,9 А

• 12 В => 0,7 А

• 16 В => 0,5 А

Якщо BEC на вашому польотніку не відповідає вимогам щодо напруги чи струму, ви можете використати зовнішній стабілізатор напруги. Я використав цей маленький регульований стабілізатор напруги з хорошим результатом.

Перед увімкненням

Перш ніж увімкнути Air Unit, переконайтеся, що антени приєднані та підключення до польотніку правильне, інакше це може призвести до незворотних пошкоджень.

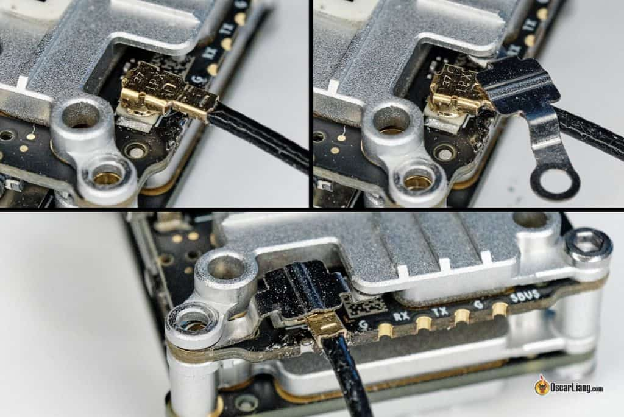

З Caddx Vista не забудьте правильно встановити тримач роз’єму антени!

Парування окулярів FPV та Air Unit

Щоб отримати зображення з камери на ваші окуляри, вам треба спочатку зпарувати та з’єднати свої окуляри DJI FPV із чипом Air Unit.

Увімкніть FPV-окуляри та Air Unit.

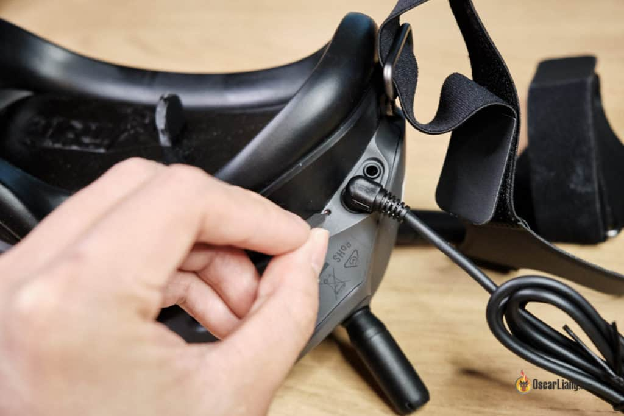

За допомогою маленької шпильки або голки натисніть кнопку з’єднання на окулярах, яка знаходиться поруч із роз’ємом живлення. Після цього ви почуєте безперервний звуковий сигнал, який

означає, що окуляри готові до з’єднання.

Зачекайте, поки світлодіодний індикатор на Air Unit загориться зеленим кольором, а потім натисніть кнопку підключення на чіпі Air Unit. Ця кнопка розташована під гніздом для SD-карти.

Кнопка підключення на Caddx Vista розташована біля порту USB (це кнопка, що натискається).

Сполучення має завершитися протягом кількох секунд. Після того, як їх об’єднано, звуковий сигнал припиниться, і ви побачите в окулярах зображення з камери.

Використання пульта дистанційного керування DJI

Використання пульту дистанційного керування DJI НЕ є обов’язковим для керування вашим дроном, ви можете використовувати будь-який пульт дистанційного керування, який вам подобається – наприклад, Frsky або Crossfire. Але в DJI Air Unit вже вбудований приймач, тому ви можете заощадити на додатковому приймачі :) Вирішувати вам!

Ось мій огляд пульта DJI.

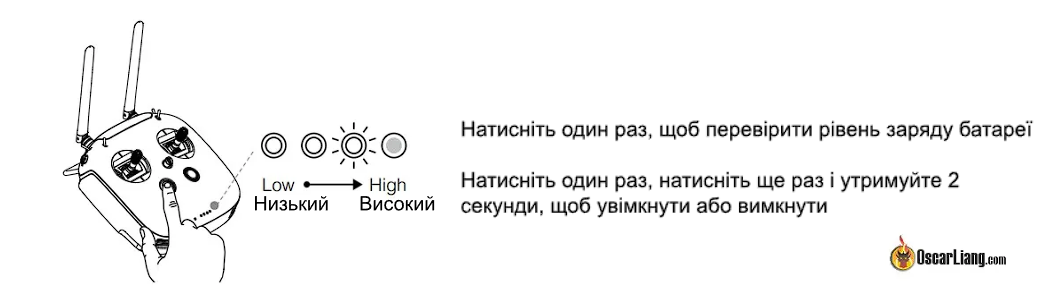

Щоб увімкнути або вимкнути пульт, просто натисніть кнопку живлення один раз, а потім утримуйте її протягом 2 секунд.

Парування пульту дистанційного керування з Air Unit

Якщо ви використовуєте пульт дистанційного керування, його потрібно [бездротово] з’єднати із чипом Air Unit.

Примітка: перш ніж біндувати пульт дистанційного керування, вам слід забіндувати окуляри FPV до Air Unit. Інакше ви можете втратити бінд до окулярів, і вам доведеться робити це знову. Це дивна помилка.

По-перше, спочатку з’єднайте Air Unit із FPV-окулярами, а потім із пультом, інакше вам доведеться повторити цей процес.

Увімкніть Air Unit і пульт дистанційного керування, але вимкніть окуляри FPV.

Зачекайте, доки світлодіодний індикатор на Air Unit загориться зеленим, а потім натисніть кнопку зв’язку на Air Unit.

Одночасно натисніть кнопку запису, кнопку «C» і праву шестерню. Тепер пульт має безперервно подавати звуковий сигнал.

Підключення триватиме кілька секунд, після створення пари звуковий сигнал припиниться, а світлодіодний індикатор стану на обох пристроях стане зеленим.

Примітка для японських користувачів: якщо ви прив’яжете окуляри до Air Unit, а потім прив’яжете контролер, ваші окуляри можуть перестати працювати, а на екрані з’явиться повідомлення «Передачу зображення зупинено». Це може бути пов’язано з обмеженнями прошивки Японії. Мені сказали, що можна спробувати, щоб вирішити цю проблему, виконати FCC-хак на Air Unit після того, як ви прив’яжете його до окулярів, а потім від’єднати все та прив’язати пульт.

Налаштування пульту

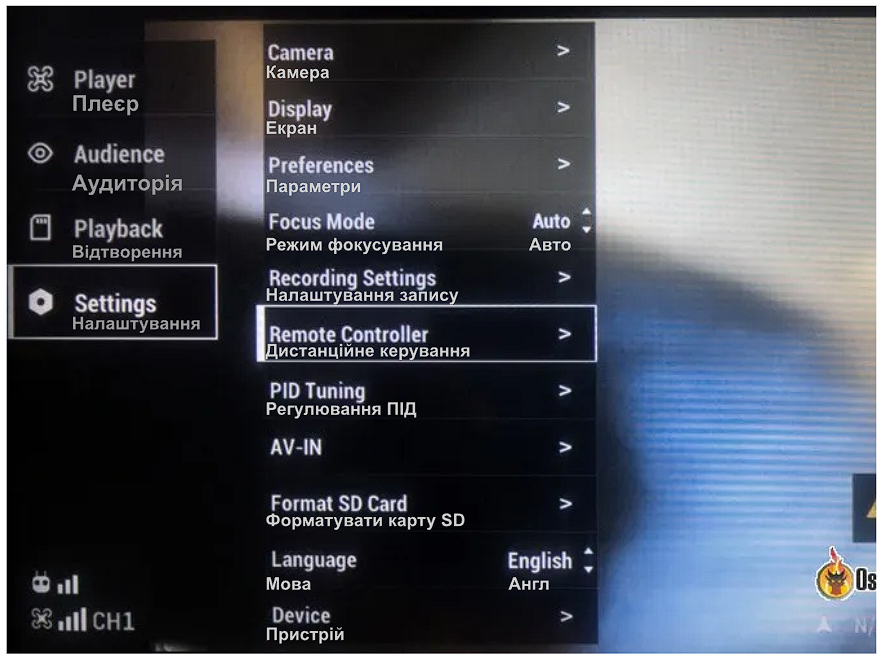

Ви можете налаштувати параметри пульту через екранне меню в окулярах: «Налаштування» => «Пульт дистанційного керування».

Тут у вас є налаштування сервоприводу, функціональний режим, режим стіків (режим 1 і режим 2) і калібрування.

Перше, що вам слід зробити, це відкалібрувати стіки в меню «Калібрування».

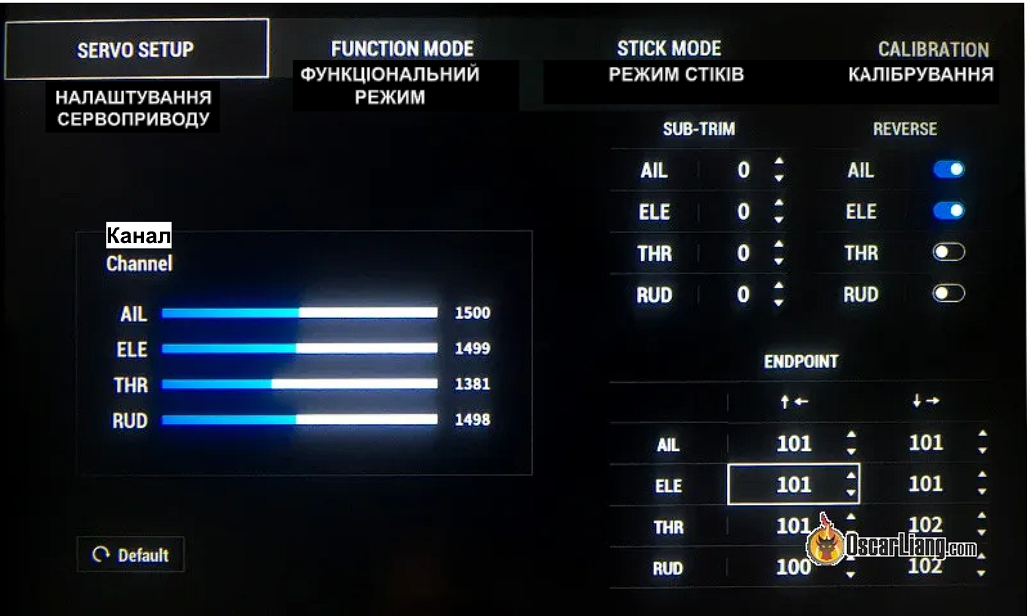

Потім перейдіть до «Налаштувань сервоприводу», щоб переконатися, що всі ваші канали надсилають 1000 — 2000, коли ви переміщуєте стіки в максимальне положення. Це називається «Кінцеві точки». Це нормально, якщо ваші кінцеві точки трохи виходять за межі діапазону 1000 — 2000. Наприклад, ваша найнижча кінцева точка може бути в діапазоні від 995 до 1000, а найвища кінцева точка може бути в діапазоні від 2000 до 2005. Перемикачі на пульті налаштовані попередньо та займають канали із 5 по 8:

• CH5 = SA

• CH6 = SB

• CH7 = SC

• CH8 = SD

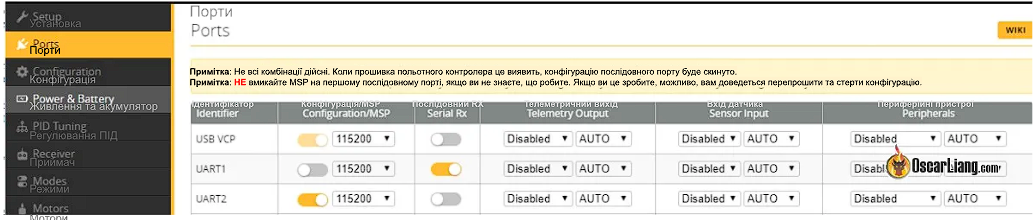

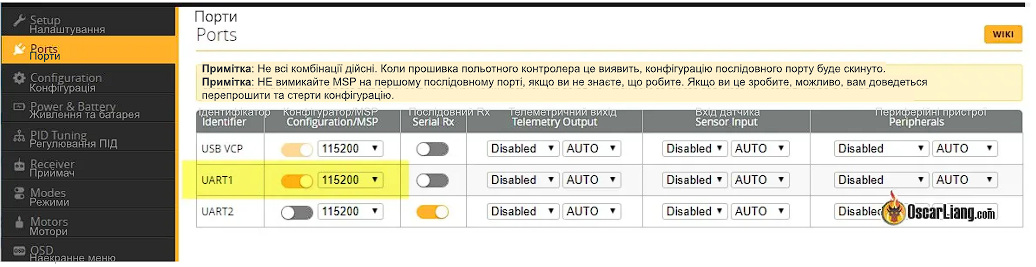

Тепер перейдіть на вкладку «Порти» у Betaflight, увімкніть «Serial RX» для UART, до якого ви підключили дріт SBUS на своєму польотному контролері.

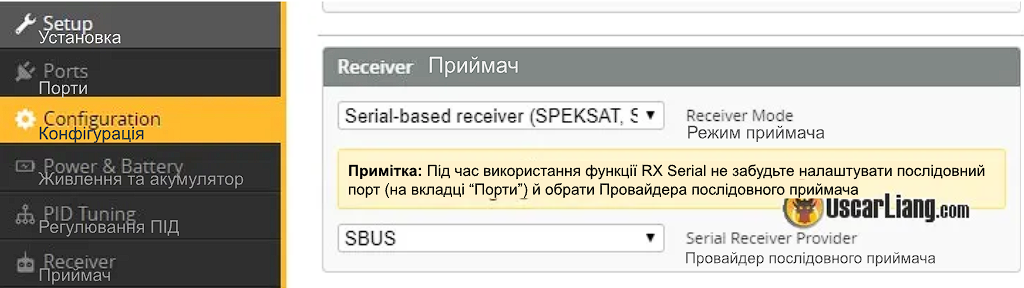

У розділі «Приймач» на вкладці «Конфігурація» у «Провайдері послідовного приймача» оберіть SBUS.

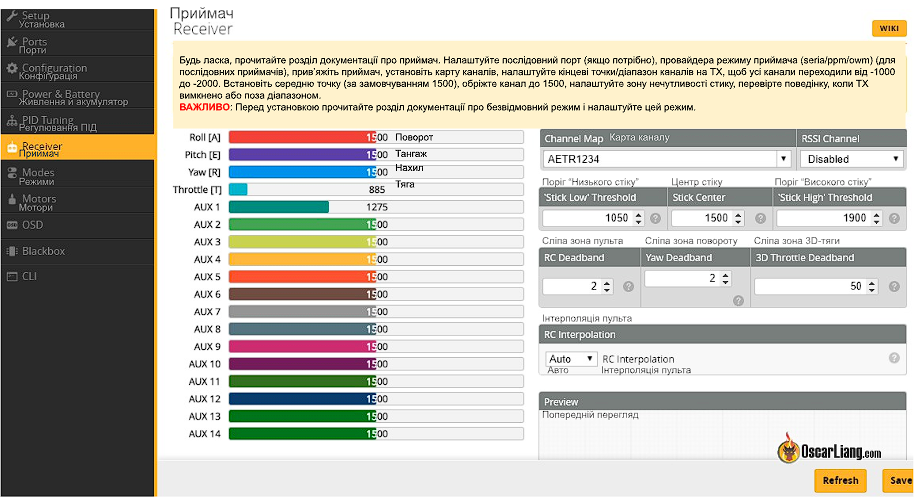

Перейдіть на вкладку «Приймач» і перевірте, чи «смужки» реагують на рух вашого стіка. Якщо виходи каналів реагують на неправильний стік, ось як виправити карту каналів.

Якщо все виглядає правильно, ви готові використовувати свій пульт для керування дроном. Не забудьте спочатку налаштувати перемикачі для взведення мотора :)

Регулювання «жорсткості» реакції пульта

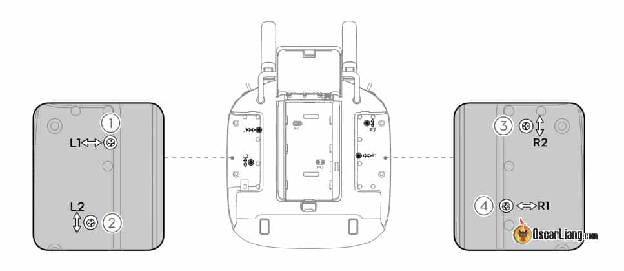

Вважаєте, що стіки реагують занадто вільно або занадто туго? Ви можете відрегулювати «жорсткість» рамок стіків, повертаючи гвинти на задній панелі пульту.

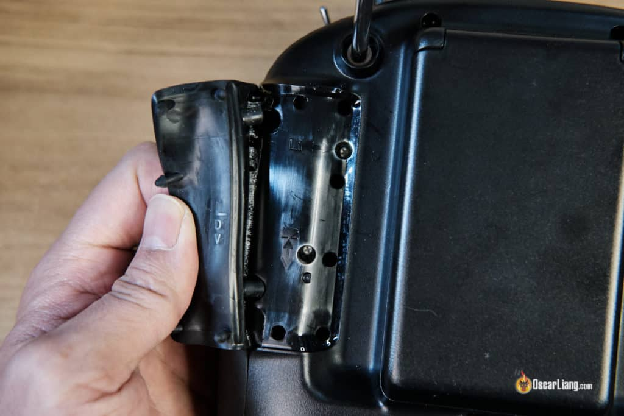

Ви можете отримати доступ до цих гвинтів, відтягнувши гумові пластини.

Наконечники стіків мають різьблення M3 (на випадок, якщо ви захочете отримати якісь особливі наконечники [прим. пер.: це суто декративна функція, але наприклад Radiomaster TX16 у кастомних кольорах може коштувати на $100 дорожче звичайного!]).

Режим блокування

На цьому пульті є лише дві кнопки: кнопка живлення та кнопка «C». Кнопка живлення говорить сама за себе, а кнопка «C» призначена для «блокування» всіх стіків і перемикачів, щоб не надсилався сигнал з пульту дистанційного керування. Це функція безпеки, щоб уникнути випадкового взведення мотора дрона.

Просто утримуйте кнопку «C», і світлодіодний індикатор стану почне блимати фіолетовим, вказуючи, що пристрій у режимі блокування.

Дистанційне розміщення антен

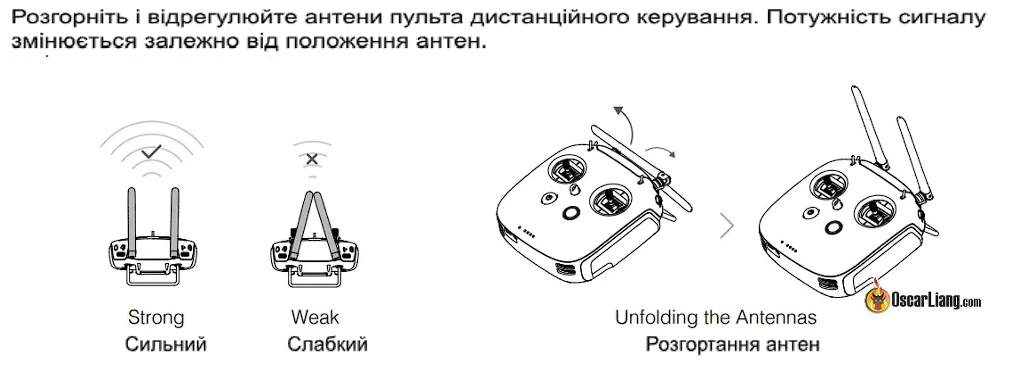

Для максимальної ефективності під час передачі антени мають бути спрямовані вгору.

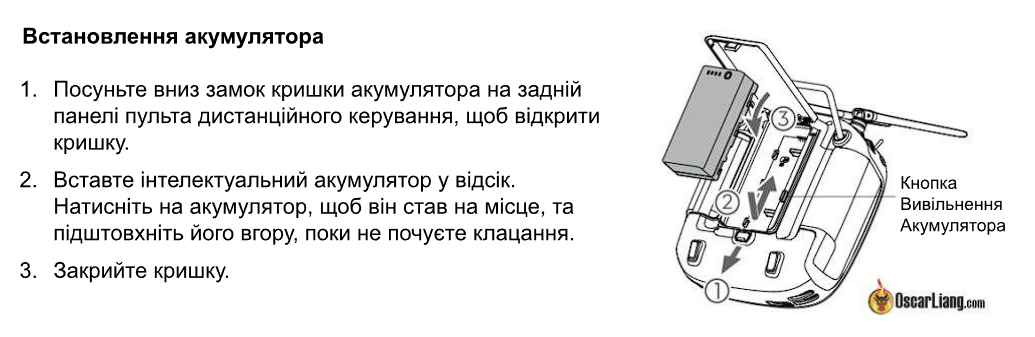

Виймання акумулятора

Якщо вам знадобиться вийняти акумулятор, відкрийте кришку, утримуйте кнопку вивільнення акумулятора та підштовхніть акумулятор вниз.

Пояснення щодо індикатора стану пульта дистанційного керування / звукового сигналу

• Світиться ЧЕРВОНИМ — увімкнено, але не підключено до приймача.

• Світиться зеленим — працює, підключено до приймача.

• Блимає синім і подає звуковий сигнал із середньою швидкістю — триває біндування.

• Миготливий фіолетовий — режим блокування (утримуйте кнопку «C», щоб заблокувати/розблокувати стіки та перемикачі).

• Поперемінні звукові сигнали та вібрація — потрібне калібрування (зробіть це в окулярах FPV).

• Звуковий сигнал і вібрація — низький заряд акумулятора, <10%.

• Повільний звуковий сигнал — ручка тяги не в найнижчому положенні.

Налаштування екранного меню Betaflight

Для того, щоб екранне меню працювало, вам треба підключити контакти передачі (TX) та отримання (RX) на чіпі Air Unit до запасного універсального асинхронного приймача/передавача (UART) на польотному контролері, як показано на схемах підключення вище.

Залежно від того, до якого UART ви підключили DJI Air Unit, увімкніть «Конфігурація/MSP» на вкладці «Порти» у Конфігураторі Betaflight для цього UART (і залиште всі інші опції вимкненими).

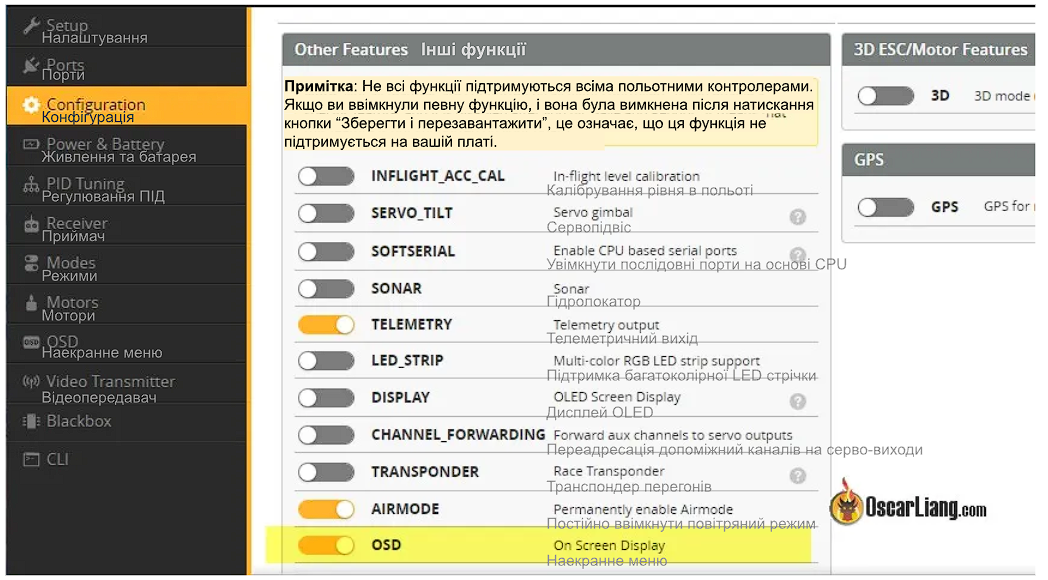

На вкладці «Конфігурація» в розділі «Інші функції» увімкніть наекранне меню (OSD) і Телеметрію.

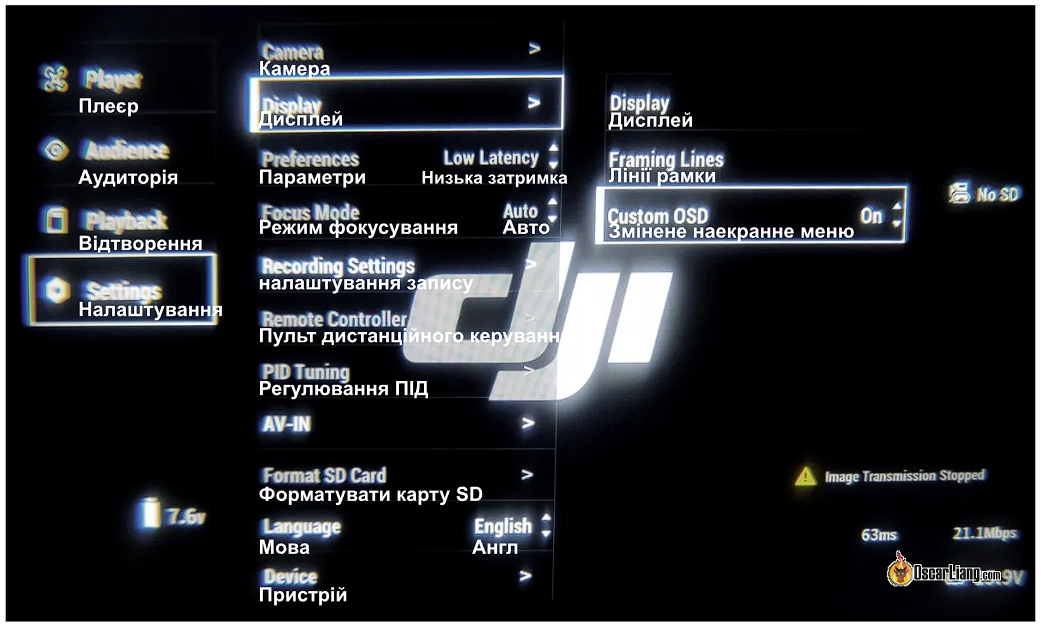

Нарешті, у ваших FPV-окулярах DJI увімкніть «Змінене наекранне меню» в розділі «Налаштування», «Екран».

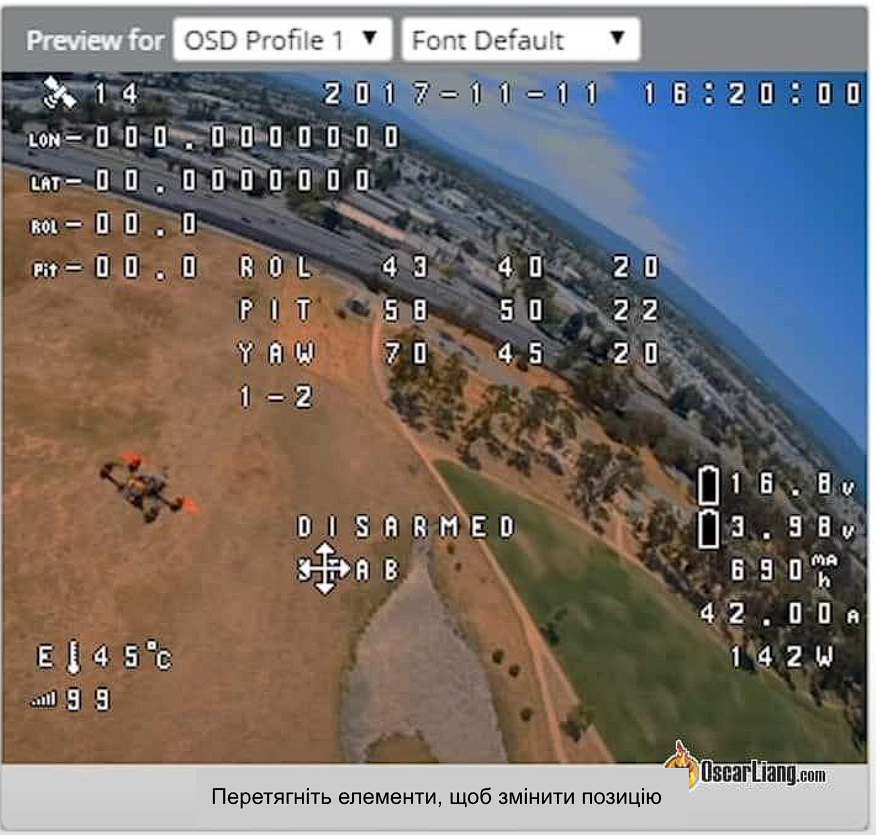

Тепер ви можете обрати елементи, які хочете відобразити на вкладці Betaflight OSD. Поки що підтримуються не всі елементи, але DJI робить певні кроки для підтримки повного екранного меню Betaflight.

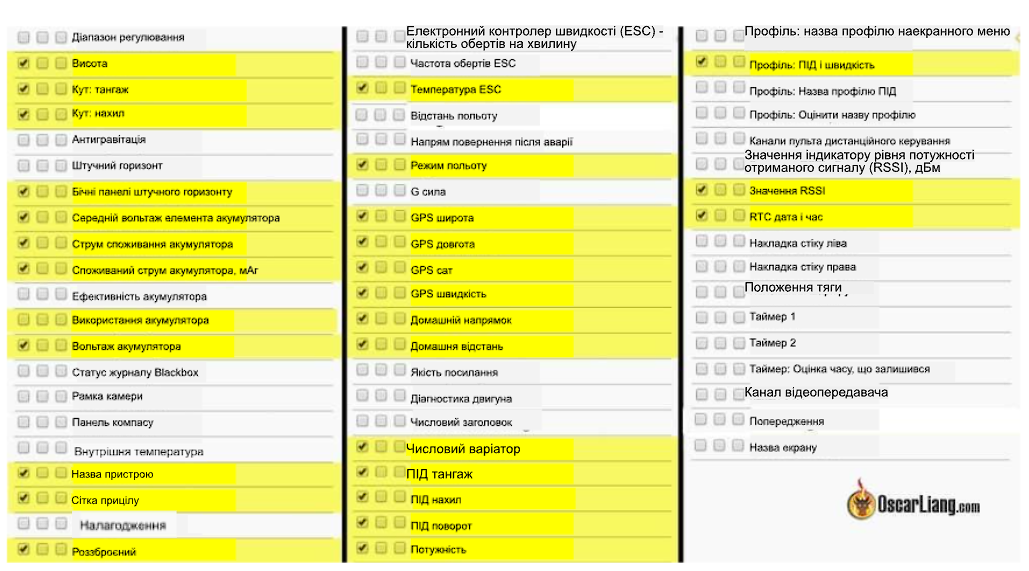

Станом на березень 2021 року підтримуються такі елементи. Ви можете перетягувати елементи на екрані попереднього перегляду, щоб змінити їх розташування, як і у звичайному екранному меню Betaflight, яке буде оновлюватися в режимі реального часу у ваших окулярах DJI.Ви також можете встановити і зберегти положення елементів за допомогою CLI.

Якість відеопотоку

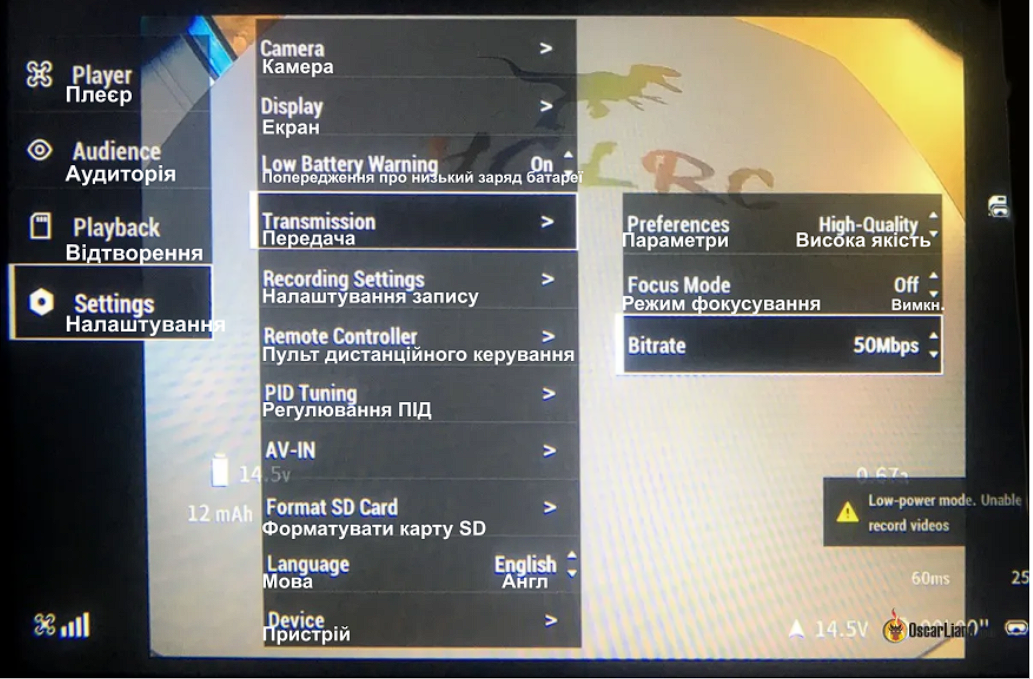

Ви можете налаштувати якість відео в розділі «Налаштування», «Передача» в наекранному меню.

Найкращі налаштування якості зображення

• Перевага: висока якість

• Режим фокусування: Авто (або ВИМК.)

• Бітрейт: 50 Мбіт/с

Якщо у вас немає опції Бітрейт, вам слід оновити прошивку DJI до останньої версії. Якщо ця опція неактивна, це означає, що ви працюєте в режимі CE, тоді як 50 Мбіт/с доступні лише в режимі FCC. Як перейти в режим FCC.

Налаштування найнижчої затримки

• Перевага: низька затримка

• Режим фокусування: Авто

• Бітрейт: 50 Мбіт/с

Використання бітрейту 50 Мбіт/с, здається, не впливає на затримку (аналогічно затримці 25 Мбіт/с), але у вас буде лише три доступні канали замість 8.

Якщо ввімкнено режим фокусування, ви постійно отримуватимете розмиті краї, щоб зменшити обсяг даних, коли сигнал слабшає, це може дуже відволікати. Якщо встановити для нього значення «авто», це мінімізує розмитість країв.

Приклад режиму фокусування (розмиті краї)

• Режим фокусування — оптимізує центр зображення, робить його більш плавним і чітким, коли сигнал стає слабким. Рекомендую залишити цей параметр на AUTO.

• Світлодіодний режим (LED) збільшує насиченість кольорів на світлодіодній гоночній трасі в умовах низької освітленості, що полегшує пілоту політ у будь-якому напрямку.

• Режим «Перегони» підвищує контрастність дисплея, що робить перешкоди більш помітними при денному світлі.

• Стандартний режим підходить для більшості середовищ — використовуйте його, якщо ви не впевнені, який режим є найкращим.

Як записати відео?

Вставте карту пам'яті micro SD в FPV-окуляри і Air Unit (за винятком Vista, який не має слота для SD-карти). Тут мої рекомендації щодо SD-карти.

Відформатуйте SD-карту в окулярах за допомогою меню, це дозволить уникнути багатьох проблем згодом.

Установіть параметри запису в налаштуваннях FPV-окулярів. Ви можете змінити роздільну здатність, якщо ви записуєте в повнорозмірному Air Unit, між 720p 60fps та 1080p 30fps. Однак ви не можете змінити роздільну здатність для запису в FPV-окулярах (DVR), оскільки вона зафіксована на 720p 60fps.

За замовчуванням запис починається, коли ви взводите мотор дрона, і він автоматично зупиняється та зберігає відео, коли ви заглушите мотор. Ви також можете почати запис, натиснувши кнопку, змінивши налаштування в окулярах.

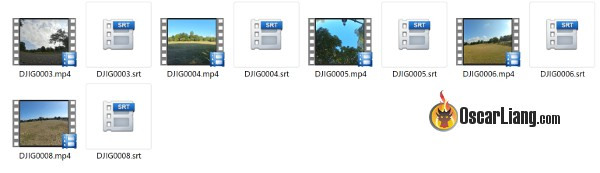

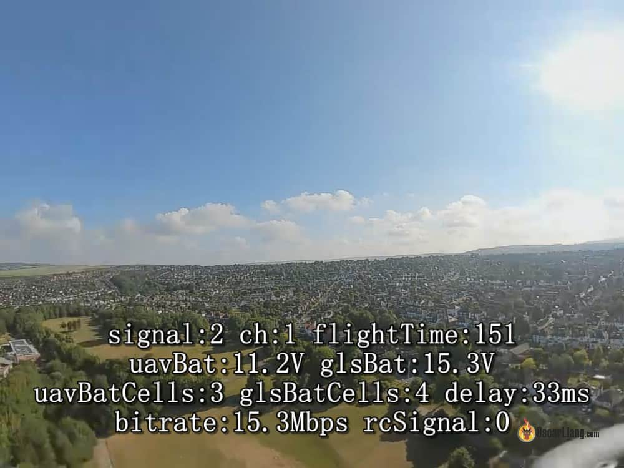

Дані екранного меню зберігаються у файлі «.srt» (формат субтитрів). Це звичайні тексти, які можна накласти на відео під час відтворення або редагувати.

За замовчуванням файл SRT досить безладний із, можливо, великою кількістю небажаних даних. Ви можете очистити це за допомогою розробленого мною інструменту.

Завантаження FPV-відео на Youtube

Я виявив, що найкращий спосіб завантажити відеоматеріал із DJI FPV на YouTube — це «підвищити» його роздільну здатність до 2K або навіть до 4K. Це пов'язано із тим, що Youtube зберігає вищий бітрейт при відтворенні відео з високою роздільною здатністю.

Інші посібники з системи DJI FPV

• Часті запитання та поради

• Як оновити мікропрограму окулярів DJI FPV, Air Unit і пульта дистанційного керування

• Перейдіть у режим FCC

• Вихідна потужність 1200 мВт

• Увімкнути бітрейт 50 Мбіт/с

• Необхідно мати системні аксесуари/запчастини для оновлення DJI FPV

Офіційні посібники

• DJI FPV Goggles: https://dl.djicdn.com/downloads/DJI+Goggles/20181230/DJI_Goggles_User_Manual_EN.pdf

• Caddx Vista Air Unit: https://cdn.shopify.com/s/files/1/0036/3921/4169/files/Usermanual.pdf

• Основні операції їхньої системи FPV: https://dl.djicdn.com/downloads/DJI_Digital_FPV_System/20191101/DJI_Digital_FPV_System_User_Manual_EN.pdf

Історія редагування

• Березень 2020 — посібник створено.

• Травень 2020 — оновлені налаштування екранного меню.

• Червень 2020 — оновлені інструкції для пульта DJI Remote.

• Липень 2020 — додано «Якість каналу відео» та «Як записувати відео».

• Серпень 2020 — додано посилання на «увімкнути 50 Мбіт/с» і «як завантажити на Youtube».
