Як випаяти штирьові роз’єми на польотних контролерах

14 травня 2017

Якщо штирьові роз’єми на польотному контролері чи друкованій платі загалом знято неправильно, це може призвести до пошкоджень апаратного забезпечення. У цій інструкції я покажу пару прикладів, як це можна зробити безпечно та легко.

Деякі посилання на цій сторінці є партнерськими. Я [автор англомовної версії Оскар Ланг] отримую комісію (без додаткових витрат для вас), якщо ви робите покупку після натискання одного із цих партнерських посилань. Це допомагає підтримувати безкоштовний контент для спільноти на цьому веб-сайті. Будь ласка, прочитайте нашу Політику партнерських посилань для отримання додаткової інформації.

Неправильно: багато хто пробує від’єднати припій спочатку використовуючи пристрій для видалення припою чи мідну стрічку для зняття припою, а потім витягуючи всі штирьові роз’єми водночас. Перш за все, не так легко повністю зняти припій, тому, можливо, доведеться повторювати процес кілька разів. А через дію надмірного тепла на контактні майданчики та з’єднання, можна вирвати провідну мідну поверхню чи зіпсувати плату.

Тож розкажу про спосіб, який я вважаю правильним. Ось як я безпечно витягую штирьові роз’єми на друкованій платі. Майте на увазі, що у процесі витягування наявні штирьові роз'єми зламаються, тому вам потрібні будуть нові, якщо ви захочете поставити знову штирьові роз’єми.

• Зніміть пластикову частину, яка тримає штирі в купі та випрямте всі зігнуті штирі.
• Вийміть роз'єми один за одним, підігріваючи припій, та дуже обережно потягніть штир плоскогубцями. Не докладайте силу!
• Очистіть майданчик та зніміть додатковий припій спеціальним пристроєм чи мідною стрічкою. Знову ж таки, не залишайте паяльник на майданчиках надовго, аби уникнути пошкодження [і перегріву сусідніх елементів].

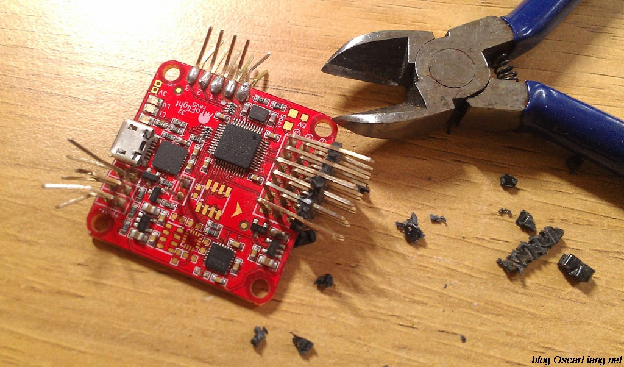

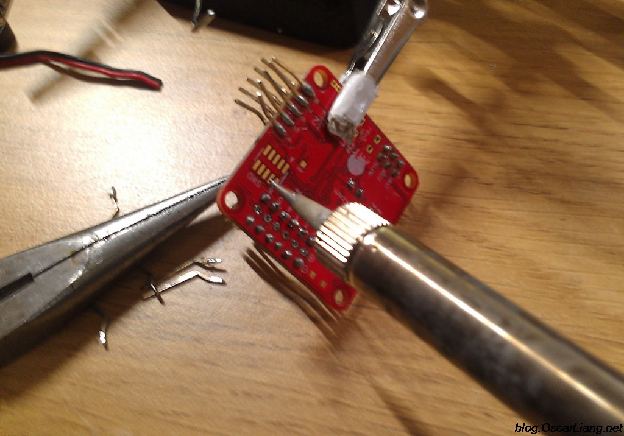

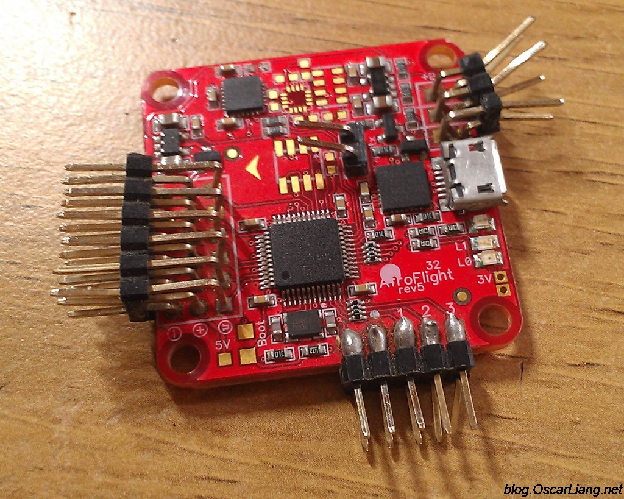

Приклад 1 – Зняття штирьових роз'ємів з польотного контролера

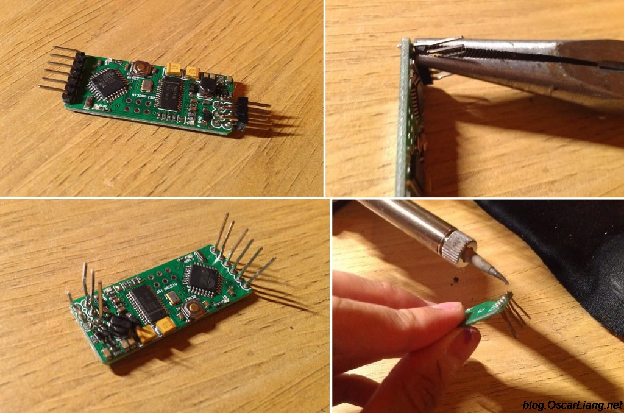

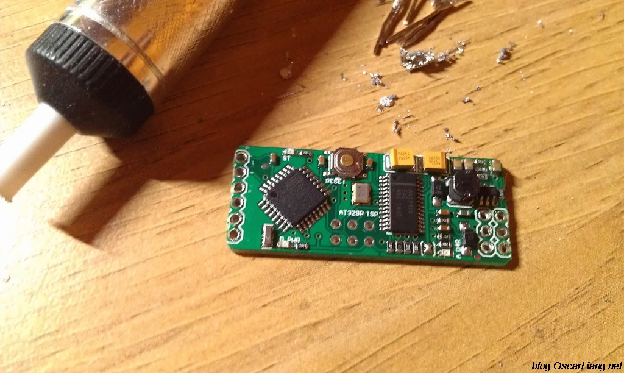

Приклад 2 – Зняття штирьових роз'ємів з модуля MinimOSD

Історія редагувань

• Липень 2015 — Статтю створено.
• Травень 2017 — Статтю переглянуто і оновлено.
