Як відремонтувати зірвані контактні майданчики на польотному контролері
23 вересня 2015 року
Хіба це не дратує, коли ви ненароком зриваєте контактний майданчик/мідь з польотного контролеру (або друкованої плати)? Не бійтеся, можливо, ви зможете це відремонтувати!
Деякі посилання на цій сторінці є партнерськими. Я [автор англомовної версії Оскар Ланг] отримую комісію (без додаткових витрат для вас), якщо ви робите покупку після натискання одного із цих партнерських посилань. Це допомагає підтримувати безкоштовний контент для спільноти на цьому веб-сайті. Будь ласка, прочитайте нашу Політику партнерських посилань для отримання додаткової інформації.

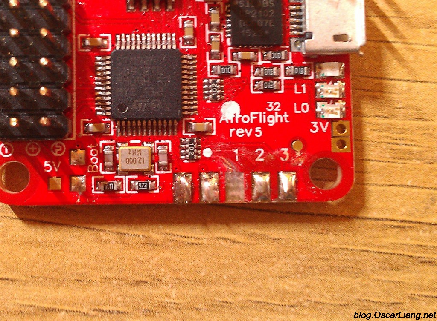

Я зірвав контактні майданчики RC1 і Radio 5V з плати свого новенького Naze32 коли видаляв попередньо припаяний штирьовий роз’єм. Через те що я в основному використовую протокол PPM [фазово-імпульсна модуляція], – a PPM неможливо використовувати без контакту RC1 (наскільки я знаю), – це майже означає, що мені б довелося запустити протокол PWM [широтно-імпульсна модуляція (ШІМ)] або викинути плату та купити нову. (Бо я використовую UART2 [універсальний асинхронний приймач/передавач] на контактах RC3 і RC4)
Насправді всі контакти RC дуже важливі для плати Naze, усі вони мають свої функції та на даний момент не є взаємозамінними:
- RC1 – PPM
- RC3/4 – UART2 (TX/RX)
- RC5 – світлодіод
- RC5/6 – SoftSerial 1
- RC7/8 – SoftSerial 2
Як уникнути відривання контактних майданчикiв друкованих плат
Не нагрівайте контактні майданчики надто сильно і ЗОВСІМ не прикладайте до них сили під час паяння/відпаювання./
Відремонтуйте зірвані мідні контактні майданчики
На щастя, я зміг відремонтувати свій! Хоча я не знаю, наскільки це буде надійно, принаймні здається, що зараз все працює.

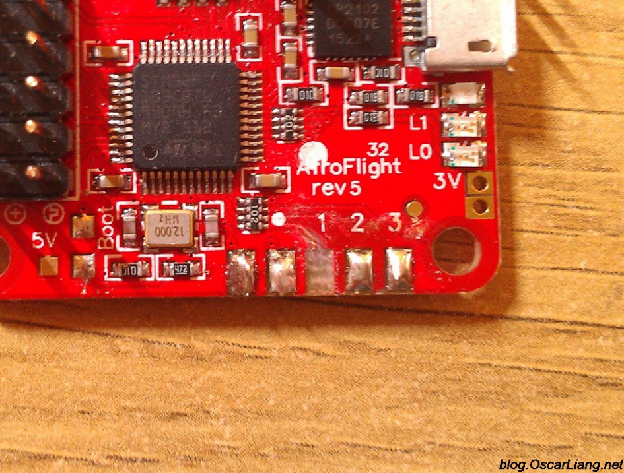

- Це можна відремонтувати: пошкребіть ножем, доки не побачите доріжку, яка веде до цього контактного майданчика
- нанесіть флюс для припою на доріжку та залудіть. Очистіть і видаліть надлишок флюсу

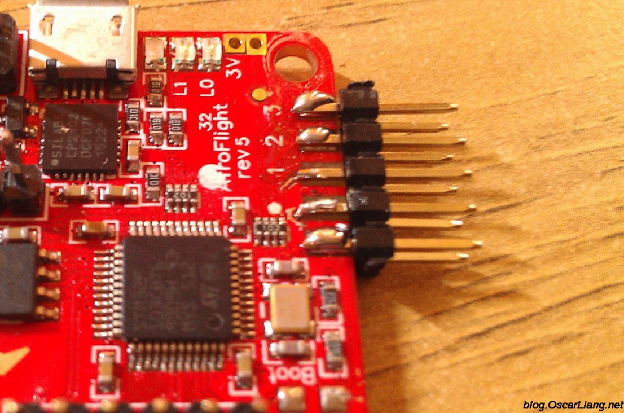

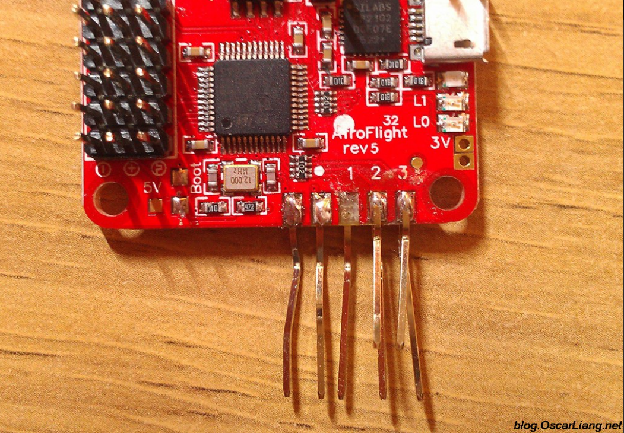

- нарешті припаяйте крихітний шматочок лудженого маленького дроту (30 awg або 28 awg), щоб під’єднати лінію відірваного контакта до контакту роз’єму або щось подібне. Я навіть не використовував дріт, я просто просунув контакт гребінки прямо всередину, якомога ближче до залудженої частини доріжки, і спаяв їх разом. (Див. контакти RC1 і 5 В)
КОМЕНТАРІ
TOM W,
29 вересня 2015 р. - 12:59 год
Привіт, Оскар
В мене було відео: контактний майданчик відірвався від модуля наекранного меню, коли я намагався припаяти контакт до нього.
Можна купити електропровідний клей, щоб відремонтувати контактний майданчик, за умови, що ви можете визначити, де провід контактував із
майданчикoм. Дві унції за $1,50 на E-bay.
ВІДПОВІДЬ
KEN
12 жовтня 2015 р. - 4:49 ранку
Дякую, обидва рішення працюють добре.
